Diagram image 1 of 5

H285 S/N 78099

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H285 S/N 78099

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H285 S/N 78099

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H285 S/N 78099

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H285 S/N 78099

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options
?	456 810 40	Boom, assy.	1	InternBDB: SK 449 769 40 \| InternKon: KO-372 986 40 / 15
?	696 453 73	Boom with bushes	1	InternBDB: E-St
?	696 454 73	Boom with bushes and pipes	1	InternBDB: E-St
?	772 343 73	Pipe assy. Ш 65	2	InternBDB: 456 854 40 \| InternKon: 456 810 40 / 65
?	694 602	Pipe assy. Ш 65	1	InternBDB: 366 754 40 \| InternKon: 456 810 40 / 60
?	694 603	Pipe assy. Ш 65	1	InternBDB: 366 753 40 \| InternKon: 456 810 40 / 61
?	368 020 40	Hose assy. DN 50x3300 lg.	2	InternBDB: TL \| InternKon: 456 810 40 / 31
?	368 019 40	Hose assy. DN 50x1900 lg.	2	InternBDB: TL \| InternKon: 456 810 40 / 30
?	308 459 99	Bolt	28	InternBDB: M12x100/931- 10.9 \| InternKon: 456 810 40 / 21
?	534 008 99	Cover plate	14	InternBDB: DS6 011 839 99 \| InternKon: 456 810 40 / 20
?	504 445 98	Half clamp	16	InternBDB: CS6/65 AL 011 839 99 \| InternKon: 456 810 40 / 18
?	504 446 98	Half clamp	12	InternBDB: H-CS6/65 011 839 99 \| InternKon: 456 810 40 / 19
?	504 449 98	Collar ring	8	InternBDB: KO-6580-32 \| InternKon: 456 810 40 / 24
?	504 448 98	Flange	8	InternBDB: FE-6500-32/6 \| InternKon: 456 810 40 / 23
?	385 243 40	Tetra seal	10	InternBDB: Bu. u. Lu. FR76-6299-2200 \| InternKon: 456 810 40 / 25
?	332 338 99	Nut	32	InternBDB: M20/934 \| InternKon: 456 810 40 / 27
?	343 006 99	Locking plate	32	InternBDB: 13/93 \| InternKon: 456 810 40 / 22
?	319 313 99	Bolt	32	InternBDB: M20x120/912- 10.9 \| InternKon: 456 810 40 / 26
?	307 847 99	Bolt	8	InternBDB: M20 x 120 / 912 10.9 \| InternKon: 456 810 40 / 28
?	772 344 73	Pipe assy. Ш 65	2	InternBDB: 456 853 40 \| InternKon: 456 810 40 / 64
?	694 606	Pipe assy. Ш 65	1	InternBDB: 366 758 40 \| InternKon: 456 810 40 / 63
?	694 607	Pipe assy. Ш 65	1	InternBDB: 366 757 40 \| InternKon: 456 810 40 / 62
?	368 020 40	Hose assy. DN 50x3300 lg.	2	InternBDB: TL \| InternKon: 456 810 40 / 31
?	368 019 40	Hose assy. DN 50x1900 lg.	2	InternBDB: TL \| InternKon: 456 810 40 / 30
?	308 459 99	Bolt	28	InternBDB: M12x100/931- 10.9 \| InternKon: 456 810 40 / 21
?	534 008 99	Cover plate	14	InternBDB: DS6 011 839 99 \| InternKon: 456 810 40 / 20
?	504 445 98	Half clamp	16	InternBDB: CS6/65 AL \| InternKon: 456 810 40 / 18
?	504 446 98	Half clamp	12	InternBDB: H-CS6/65 011 839 99 \| InternKon: 456 810 40 / 19
?	308 589 99	Bolt	5	InternBDB: M10x140/931 \| InternKon: 456 810 40 / 33
?	366 858 40	Hose clamp	2	InternKon: 456 810 40 / 32
?	332 114 99	Nut	5	InternBDB: M10/934-10 \| InternKon: 456 810 40 / 34
?	332 338 99	Nut	32	InternBDB: M20/934 \| InternKon: 456 810 40 / 27
?	343 006 99	Locking plate	32	InternBDB: 13/93 \| InternKon: 456 810 40 / 22
?	319 313 99	Bolt	32	InternBDB: M20x120/912- 10.9 \| InternKon: 456 810 40 / 26
?	504 449 98	Collar ring	8	InternBDB: KO-6580-32 \| InternKon: 456 810 40 / 24
?	385 243 40	Tetra seal	10	InternBDB: Bu. u. Lu. FR76-6299- 2200 \| InternKon: 456 810 40 / 25
?	504 448 98	Flange	8	InternBDB: FE-6500-32/6 \| InternKon: 456 810 40 / 23
?	307 847 99	Bolt	8	InternBDB: M20x60/933 \| InternKon: 456 810 40 / 28
?	343 005 99	Locking plate	5	InternBDB: 10,5 / 93 \| InternKon: 456 810 40 / 35
?	696 700 73	Pipe assy. Ш 65	1	InternBDB: 467 527 40 \| InternKon: 456 810 40 / 58
?	696 701 73	Pipe assy. Ш 65	1	InternBDB: 467 526 40 \| InternKon: 456 810 40 / 57
?	696 702 73	Pipe assy. Ш 65	1	InternBDB: 467 528 40 \| InternKon: 456 810 40 / 59
?	696 703 73	Pipe assy. Ш 65	1	InternBDB: 467 525 40 \| InternKon: 456 810 40 / 56
?	440 828 40	Hose assy. DN 50x1300 lg.	4	InternBDB: TL \| InternKon: 456 810 40 / 29
?	308 459 99	Bolt	16	InternBDB: M12x100/931- 10.9 \| InternKon: 456 810 40 / 21
?	534 008 99	Cover plate	8	InternBDB: DS6 011 839 99 \| InternKon: 456 810 40 / 20
?	504 445 98	Half clamp	16	InternBDB: CS6/65 AL 011 839 99 \| InternKon: 456 810 40 / 18
?	332 338 99	Nut	32	InternBDB: M20/934 \| InternKon: 456 810 40 / 27
?	343 006 99	Locking plate	16	InternBDB: 13/93 \| InternKon: 456 810 40 / 22
?	319 313 99	Bolt	32	InternBDB: M20x120/912- 10.9 \| InternKon: 456 810 40 / 26
?	504 449 98	Collar ring	8	InternBDB: KO-6580-32 \| InternKon: 456 810 40 / 24
?	385 243 40	Tetra seal	12	InternBDB: Bu. u. Lu. FR76-6299- 2200 \| InternKon: 456 810 40 / 25
?	504 448 98	Flange	8	InternBDB: FE-6500-32/6 \| InternKon: 456 810 40 / 23
?	307 847 99	Bolt	8	InternBDB: M20 x 60 / 933 \| InternKon: 456 810 40 / 28
?	230 309 40	Lube rail	1	InternKon: 456 810 40 / 36
?	004 860 98	Nipple	8	InternBDB: AR1/4" 011 207 99 \| InternKon: 456 810 40 / 38
?	370 312 99	Union	12	InternBDB: DL10/2353 \| InternKon: 456 810 40 / 37
?	371 952 99	Union	2	InternBDB: FFL10/2353
?	371 852 99	Plug	8	InternBDB: BUZ10 \| InternKon: 456 810 40 / 41
?	215 627 99	Pipe Ш 10 Bulk ware, state length required	-2	InternKon: 456 810 40 / 55
?	249 685 40	Base	-2	InternKon: 456 810 40 / 54
?	003 307 98	Clamp	1	InternBDB: E10 011 255 99 \| InternKon: 456 810 40 / 53
?	307 631 99	Bolt	-2	InternBDB: M6x10/933 \| InternKon: 456 810 40 / 47
?	180 113 40	Screw plug	8	InternBDB: vsti R1/4
?	230 319 40	Base	-2	InternKon: 456 810 40 / 52
?	003 291 98	Clamp	-2	InternBDB: C10 011 255 99 \| InternKon: 456 810 40 / 51
?	141 508 40	Base	-2	InternKon: 456 810 40 / 50
?	003 283 98	Clamp	-2	InternBDB: B10 011 254 99 \| InternKon: 456 810 40 / 49
?	372 400 99	Union	10	InternBDB: EL10/2353 \| InternKon: 456 810 40 / 39
?	006 894 98	Union	4	InternBDB: Voss 10-LR \| InternKon: 456 810 40 / 42
?	372 612 99	Union	8	InternBDB: QL10/2353 \| InternKon: 456 810 40 / 40
?	145 749 40	Hose assy. DN 8x600 lg.	4	InternBDB: TL \| InternKon: 456 810 40 / 46
?	372 171 99	Union	2	InternBDB: DDL 10 / 2353 \| InternKon: 456 810 40 / 43
?	323 017 40	Stripper	4	InternBDB: Prдdifa 200/230x7,5 \| InternKon: 456 810 40 / 3
?	366 747 40	Freeze-in bush	4	InternBDB: 230/200x170 \| InternKon: 456 810 40 / 2
?	456 764 40	Bolt lock	8	InternKon: 456 810 40 / 14
?	456 848 40	Pin	2	InternBDB: 170 \| InternKon: 456 810 40 / 6
?	456 763 40	Shackle	4	InternKon: 456 810 40 / 13
?	343 008 99	Locking plate	24	InternBDB: 17/93 \| InternKon: 456 810 40 / 11
?	500 621 98	Bolt	24	InternBDB: M16x45/933- 10.9 \| InternKon: 456 810 40 / 10
?	456 847 40	Pin	2	InternBDB: 170 \| InternKon: 456 810 40 / 5
?	456 846 40	Pin	2	InternBDB: 200 \| InternKon: 456 810 40 / 4
?	456 851 40	Shackle	2	InternKon: 456 810 40 / 8
?	456 852 40	Bolt lock	4	InternKon: 456 810 40 / 9
?	456 762 40	Axle stirrup	4	InternKon: 456 810 40 / 12
?	456 849 40	Axle stirrup	2	InternKon: 456 810 40 / 7

Komatsu H285 S/N 78099 parts catalog PDF

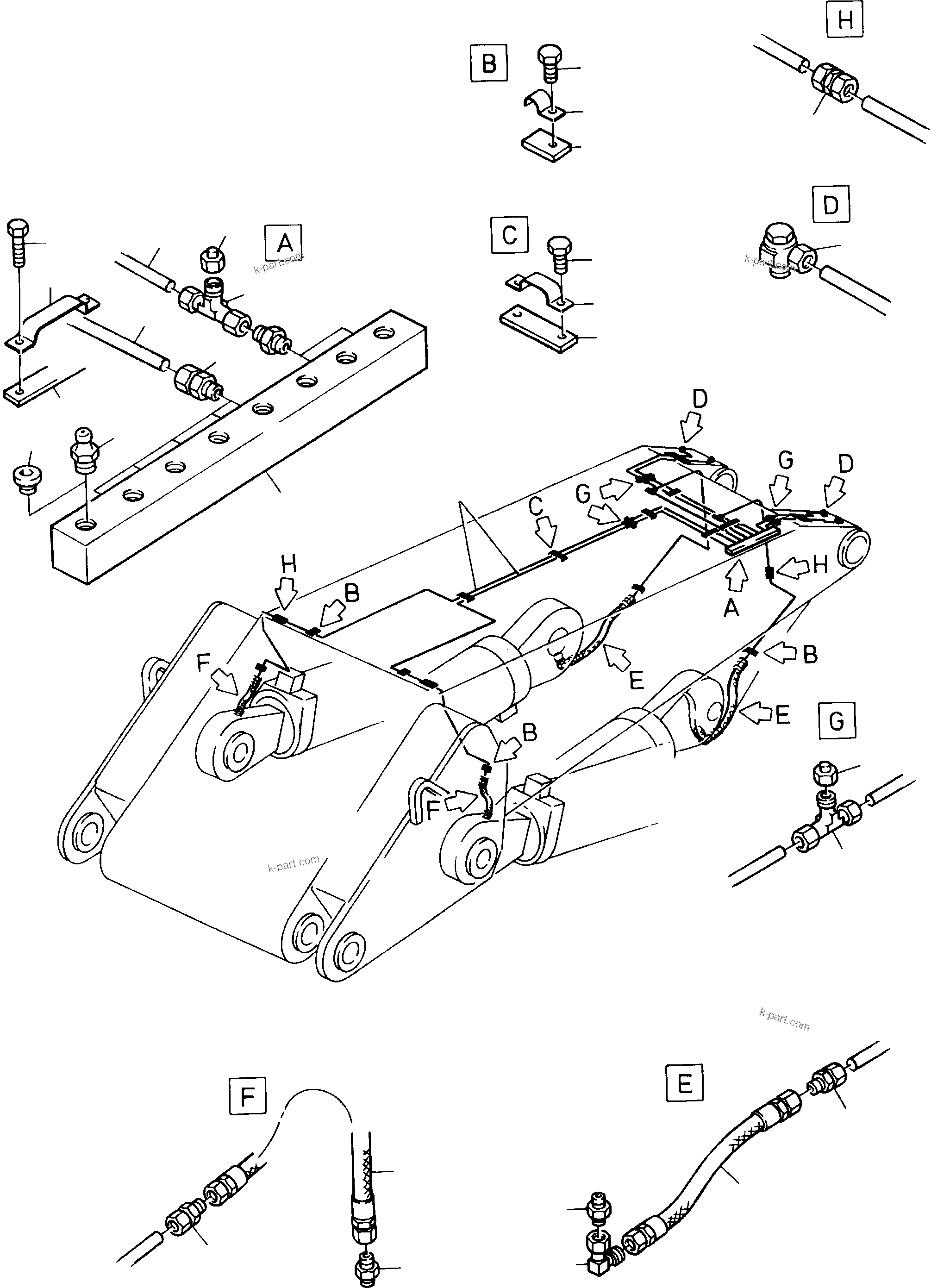

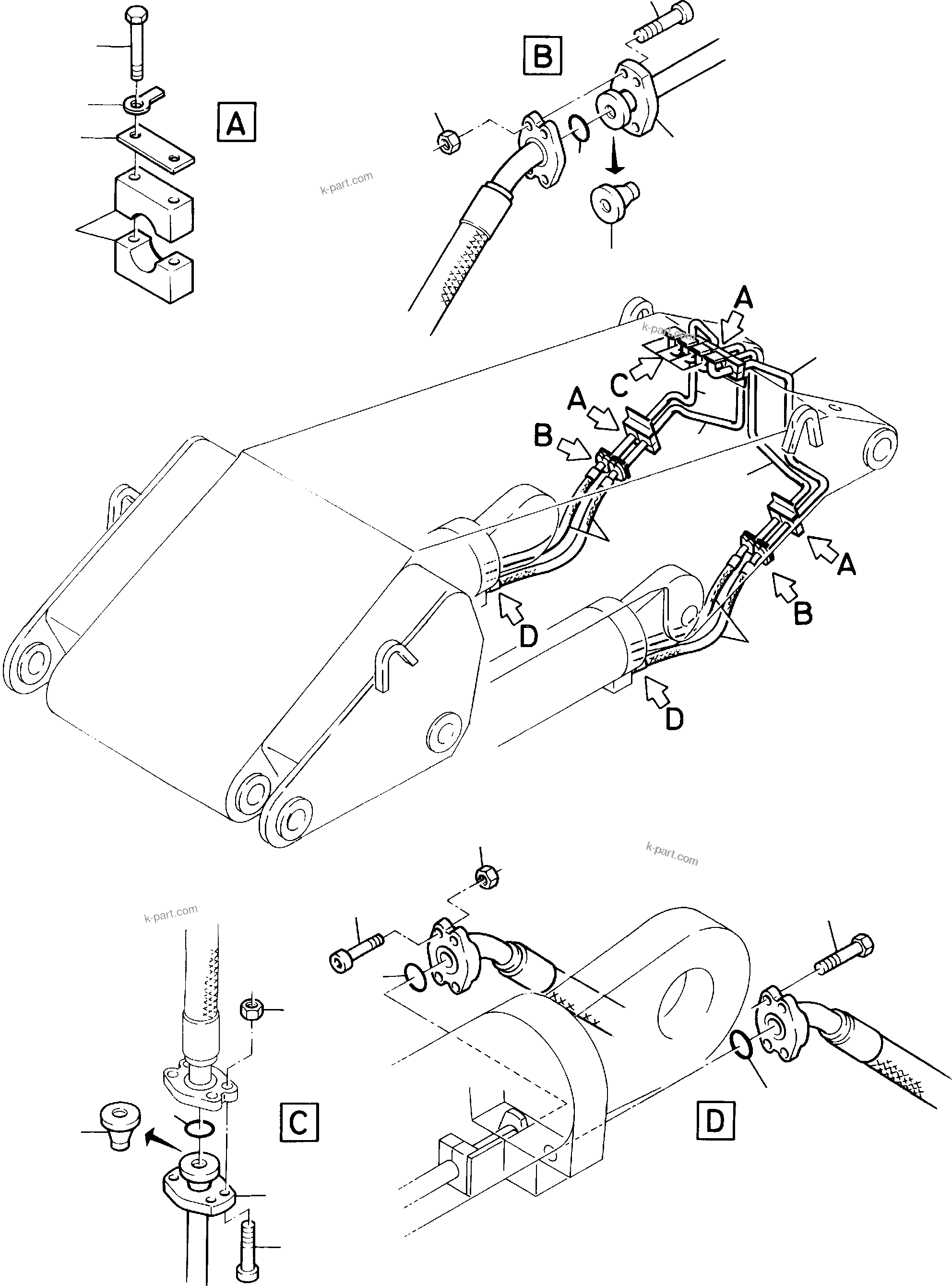

BULLCLAM BUCKET - BOOM (314-4017) in H285 S/N 78099. Diagram image and parts list.
