Diagram image 1 of 4

H285 S/N 78099

01 02 03 04 05 06 07 07 08 09 09 09 10 10 10 11 11 11 12 13 14 15 16 18 19 19 20 21 21 22 25 25 26 28 29 30 31 33 33 34 34 36 37 37 38

H285 S/N 78099

41 42 43 44 45 45 46 47 47 47 48 48 48 49 50 53 54 54 55 56 57 58 59 60 60 61 63 64 67 68 68 69

H285 S/N 78099

100 101 11 11 75 76 76 76 77 77 78 78 79 80 81 82 83 84 85 86 87 88 88 89 90 91 92 93 93 93 93 93 94 95 96 97 98 99

H285 S/N 78099

121 121 121 121 122 122 123 124 125 126 127 128 129 129

#	Part Number	Partname	Quantity	Options
\|$$1		Graphic 1	-1
01	449 845 40	Stick, assy.	1	InternBDB: SK 449 840 40 \| InternKon: KO-372 986 40 / 16
02	696 465 73	Stick with bushes	1	InternBDB: E-St
03	696 466 73	Stick with bushes and pipes	1	InternBDB: E-St
04	772 345 73	Pipe assy. Ш 65	2	InternBDB: 456 802 40 \| InternKon: 449 845 40 / 68
05	772 346 73	Pipe assy. Ш 65	1	InternBDB: 456 801 40 \| InternKon: 449 845 40 / 67
06	772 347 73	Pipe assy. Ш 38	2	InternBDB: 456 804 40 \| InternKon: 449 845 40 / 70
07	534 009 99	Weld on plate	3	InternBDB: ES6 \| InternKon: 449 845 40 / 15
08	504 445 98	Half clamp	6	InternBDB: CS6/65 011 839 99 \| InternKon: 449 845 40 / 13
09	534 008 99	Cover plate	6	InternBDB: DS6 011 839 99 \| InternKon: 449 845 40 / 16
10	343 006 99	Locking plate	12	InternBDB: 13/93 \| InternKon: 449 845 40 / 18
11	308 459 99	Bolt	12	InternBDB: M12x100/931- 10.9 \| InternKon: 449 845 40 / 17
12	504 446 98	Half clamp	4	InternBDB: H-CS6/65 011 839 99 \| InternKon: 449 845 40 / 14
13	504 004 98	Half clamp	8	InternBDB: CS6/38 011 839 99 \| InternKon: 449 845 40 / 12
14	515 667 40	Hose assy. DN 40x3250 lg.	1	InternBDB: TL \| InternKon: 449 845 40 / 35
15	440 784 40	Hose assy. DN 40x2300 lg.	2	InternBDB: TL \| InternKon: 449 845 40 / 34
16	332 338 99	Nut	16	InternBDB: M20/934 \| InternKon: 449 845 40 / 24
18	319 313 99	Bolt	16	InternBDB: M20x120/912- 10.9 \| InternKon: 449 845 40 / 23
19	504 448 98	Flange	6	InternBDB: FE-6500-32/6 \| InternKon: 449 845 40 / 19
20	504 449 98	Collar ring	4	InternBDB: KO-6580-32 \| InternKon: 449 845 40 / 20
21	385 243 40	Tetra seal	6	InternBDB: Bu. u. Lu. FR76-6299- 2200 \| InternKon: 449 845 40 / 22
22	319 209 99	Bolt	16	InternBDB: M14x45/933- 10.9 \| InternKon: 449 845 40 / 33
25	500 129 98	Flange	4	InternBDB: FE-3800-20/6 \| InternKon: 449 845 40 / 26
26	500 202 98	Collar ring	2	InternBDB: KO-3850-20 \| InternKon: 449 845 40 / 28
28	332 226 99	Nut	16	InternBDB: M14/934 \| InternKon: 449 845 40 / 32
29	504 699 98	Bolt	8	InternBDB: M20x85/912 \| InternKon: 449 845 40 / 25
30	504 461 98	Collar ring	2	InternBDB: K-6580-32 \| InternKon: 449 845 40 / 21
31	501 871 98	Collar ring	4	InternBDB: K-3850-20 \| InternKon: 449 845 40 / 29
33	173 495 40	Screw plug	2	InternBDB: vsti 48x2-ed \| InternKon: 449 845 40 / 50
34	168 474 40	Screw plug	4	InternBDB: vsti 42x2-ed \| InternKon: 449 845 40 / 51
36	145 826 40	Half flange	8	InternBDB: 32/420 \| InternKon: 449 845 40 / 27
37	006 725 98	O-ring	6	InternBDB: 37,7x3,53/90 011 745 99 \| InternKon: 449 845 40 / 30
38	319 486 99	Bolt	16	InternBDB: M14x70/912- 10.9 \| InternKon: 449 845 40 / 31
\|$$34		Graphic 2	-1
41	772 347 73	Pipe assy. Ш 38	2	InternBDB: 456 804 40 \| InternKon: 449 845 40 / 70
42	772 348 73	Pipe assy. Ш 65	1	InternBDB: 456 803 40 \| InternKon: 449 845 40 / 69
43	440 784 40	Hose assy. DN 40x2300 lg.	2	InternBDB: TL \| InternKon: 449 845 40 / 34
44	515 667 40	Hose assy. DN 40x3250 lg.	1	InternBDB: TL \| InternKon: 449 845 40 / 35
45	534 009 99	Weld on plate	2	InternBDB: ES6 011 839 99 \| InternKon: 449 845 40 / 15
46	504 445 98	Half clamp	2	InternBDB: CS6/65 011 839 99 \| InternKon: 449 845 40 / 13
47	534 008 99	Cover plate	5	InternBDB: DS6 011 839 99 \| InternKon: 449 845 40 / 16
48	308 459 99	Bolt	10	InternBDB: M12x100/931- 10.9 \| InternKon: 449 845 40 / 17
49	504 446 98	Half clamp	4	InternBDB: H-CS6/65 011 839 99 \| InternKon: 449 845 40 / 14
50	504 004 98	Half clamp	4	InternBDB: H-CS6/38 011 839 99 \| InternKon: 449 845 40 / 12
53	332 338 99	Nut	8	InternBDB: M20/934 \| InternKon: 449 845 40 / 24
54	343 006 99	Locking plate	12	InternBDB: 13/93 \| InternKon: 449 845 40 / 18
55	319 313 99	Bolt	8	InternBDB: M20x120/912- 10.9 \| InternKon: 449 845 40 / 23
56	504 448 98	Flange	2	InternBDB: FE-6500-32/6 \| InternKon: 449 845 40 / 19
57	504 449 98	Collar ring	2	InternBDB: KO-6580-32 \| InternKon: 449 845 40 / 20
58	385 243 40	Tetra seal	2	InternBDB: Bu. u. Lu. FR76-6299-2200 \| InternKon: 449 845 40 / 22
59	319 209 99	Bolt	8	InternBDB: M14x45/912- 10.9 \| InternKon: 449 845 40 / 33
60	500 129 98	Flange	4	InternBDB: FE-3800-20/6 \| InternKon: 449 845 40 / 26
61	500 202 98	Collar ring	2	InternBDB: KO-3850-20 \| InternKon: 449 845 40 / 28
63	332 226 99	Nut	16	InternBDB: M14/934 \| InternKon: 449 845 40 / 32
64	501 871 98	Collar ring	2	InternBDB: K-3850-20 \| InternKon: 449 845 40 / 29
67	145 826 40	Half flange	8	InternBDB: 32/420 \| InternKon: 449 845 40 / 27
68	006 725 98	O-ring	6	InternBDB: 37,7x3,53/90 011 745 99 \| InternKon: 449 845 40 / 30
69	319 486 99	Bolt	16	InternBDB: M14x70/912- 10.9 \| InternKon: 449 845 40 / 31

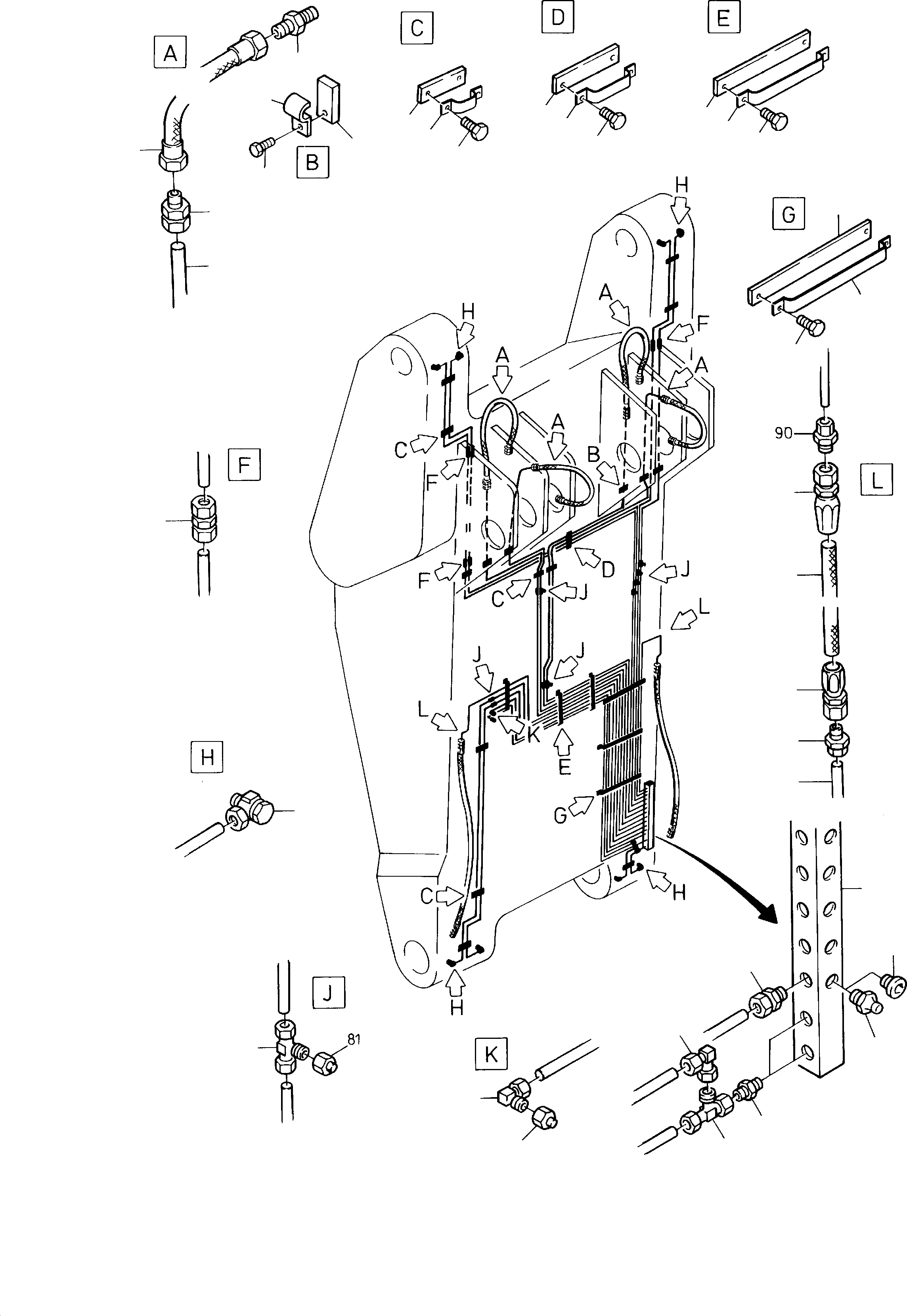

\|$$59		Graphic 3	-1
75	145 749 40	Hose assy. DN 8x600 lg	4	InternBDB: TL \| InternKon: 449 845 40 / 49
76	370 312 99	Union	4	InternBDB: DL10/2353 \| InternKon: 449 845 40 / 37
77	372 400 99	Union	10	InternBDB: EL10/2353 \| InternKon: 449 845 40 / 41
78	215 627 99	Pipe Ш 10 Bulk ware, state length required	-2	InternBDB: 10x2/2391 \| InternKon: 449 845 40 / 66
79	006 894 98	Union	8	InternBDB: 10-LR \| InternKon: 449 845 40 / 43
80	372 612 99	Union	10	InternBDB: QL10/2353 \| InternKon: 449 845 40 / 38
81	371 852 99	Plug	8	InternBDB: BUZ10
82	372 709 99	Union	4	InternBDB: KL10/2353
83	372 171 99	Union	4	InternBDB: DDL10/2353 \| InternKon: 449 845 40 / 45
84	371 952 99	Union	4	InternBDB: FFL10/2353
85	004 860 98	Grease nipple	14	InternBDB: AR 1/4 \| InternKon: 449 845 40 / 39
86	180 113 40	Plug	14	InternBDB: vsti R 1/4
87	456 800 40	Lube rail	1	InternKon: 449 845 40 / 36
88	269 890 40	Hose fittings	4	InternBDB: Aeroquip 07.327-13-08 \| InternKon: 449 845 40 / 47
89	269 888 40	Hose DN 12 Bulk ware, state length required	-2	InternBDB: Aeroquip FC195-08 \| InternKon: 449 845 40 / 46
90	373 696 99	Union	4	InternBDB: GR15/10-L \| InternKon: 449 845 40 / 48
91	504 509 98	Base	3	InternKon: 449 845 40 / 61
92	504 508 98	Clamp	3	InternKon: 449 845 40 / 60
93	307 631 99	Bolt	30	InternBDB: M6x10/93 \| InternKon: 449 845 40 / 52
94	003 331 98	Clamp	3
95	261 480 40	Base	3
96	003 307 98	Clamp	4
97	249 685 40	Base	4
98	003 291 98	Clamp	4	InternKon: 449 845 40 / 56
99	230 319 40	Base	4	InternKon: 449 845 40 / 57
100	003 283 98	Clamp	5	InternKon: 449 845 40 / 54
101	141 508 40	Base	5	InternKon: 449 845 40 / 55
\|$$87		Graphic 4	-1
121	323 017 40	Stripper	8	InternBDB: Prдdifa 200/230x7,5 \| InternKon: 449 845 40 / 3
122	366 747 40	Freeze-in bush	4	InternBDB: 230/200x170 \| InternKon: 449 845 40 / 2
123	456 761 40	Pin	2	InternKon: 449 845 40 / 4
124	456 763 40	Shackle	2	InternKon: 449 845 40 / 6
125	500 621 98	Bolt	8	InternBDB: M16x45/933- 10.9 Kaltzдh \| InternKon: 449 845 40 / 8
126	456 764 40	Bolt lock	4	InternKon: 449 845 40 / 7
127	456 762 40	Axle stirrup	2	InternKon: 449 845 40 / 5
128	343 008 99	Locking plate	2	InternBDB: 17/93 \| InternKon: 449 845 40 / 9
129	467 599 40	Freeze-in bush	4

Komatsu H285 S/N 78099 parts catalog PDF

BULLCLAM BUCKET - STICK (314-4202) in H285 S/N 78099. Diagram image and parts list.
