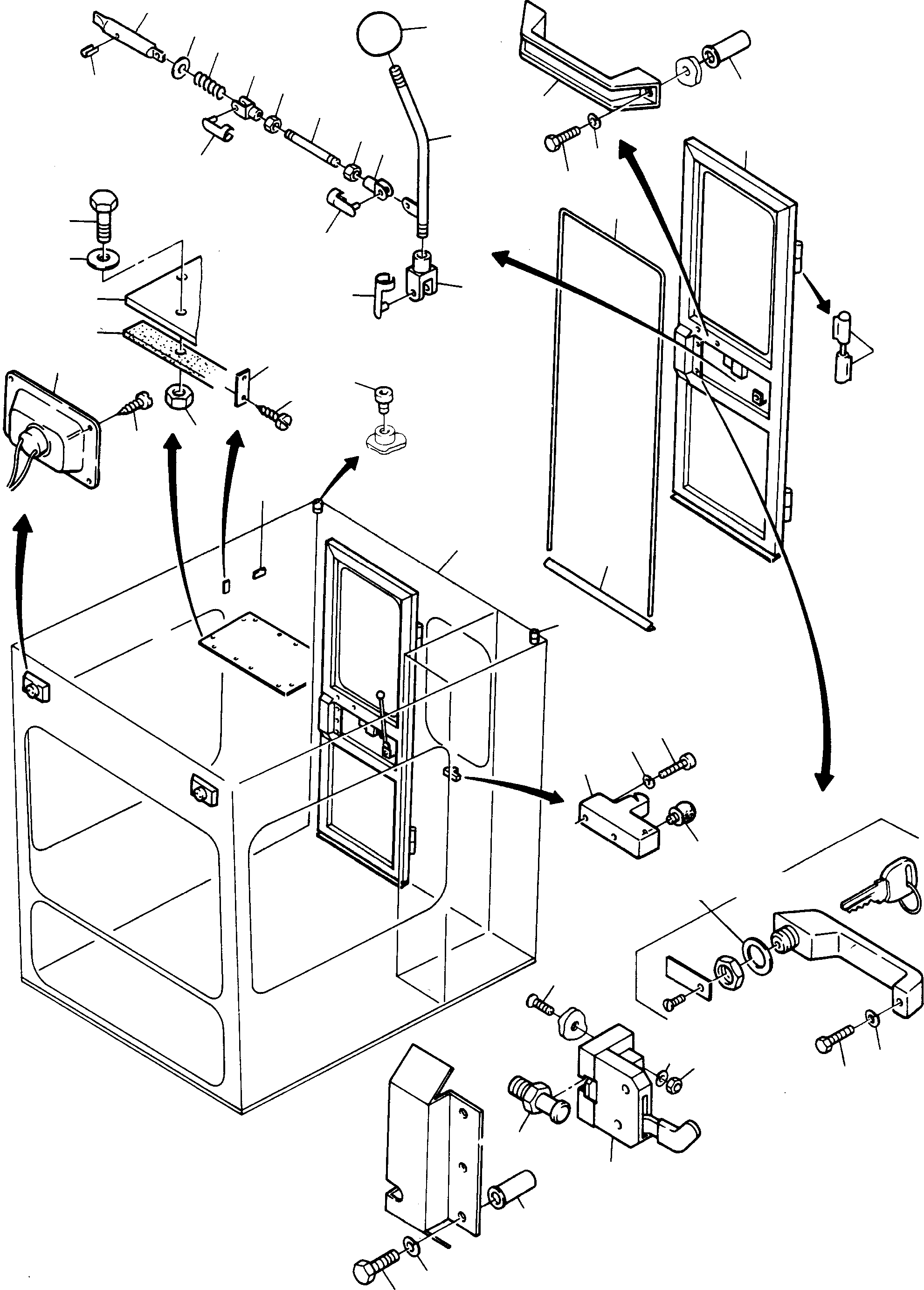

Diagram image 1 of 3

H285 S/N 78099

01 02 03 04 05 06 07 08 09 10 11 12 13 13 14 15 16 17 18 19 20 21 22 22 23 23 24 25 25 26 27 28 29 30 31 32 32 33 34 34 35 36 37 38 39 40 55 55 55 55 56 56 74

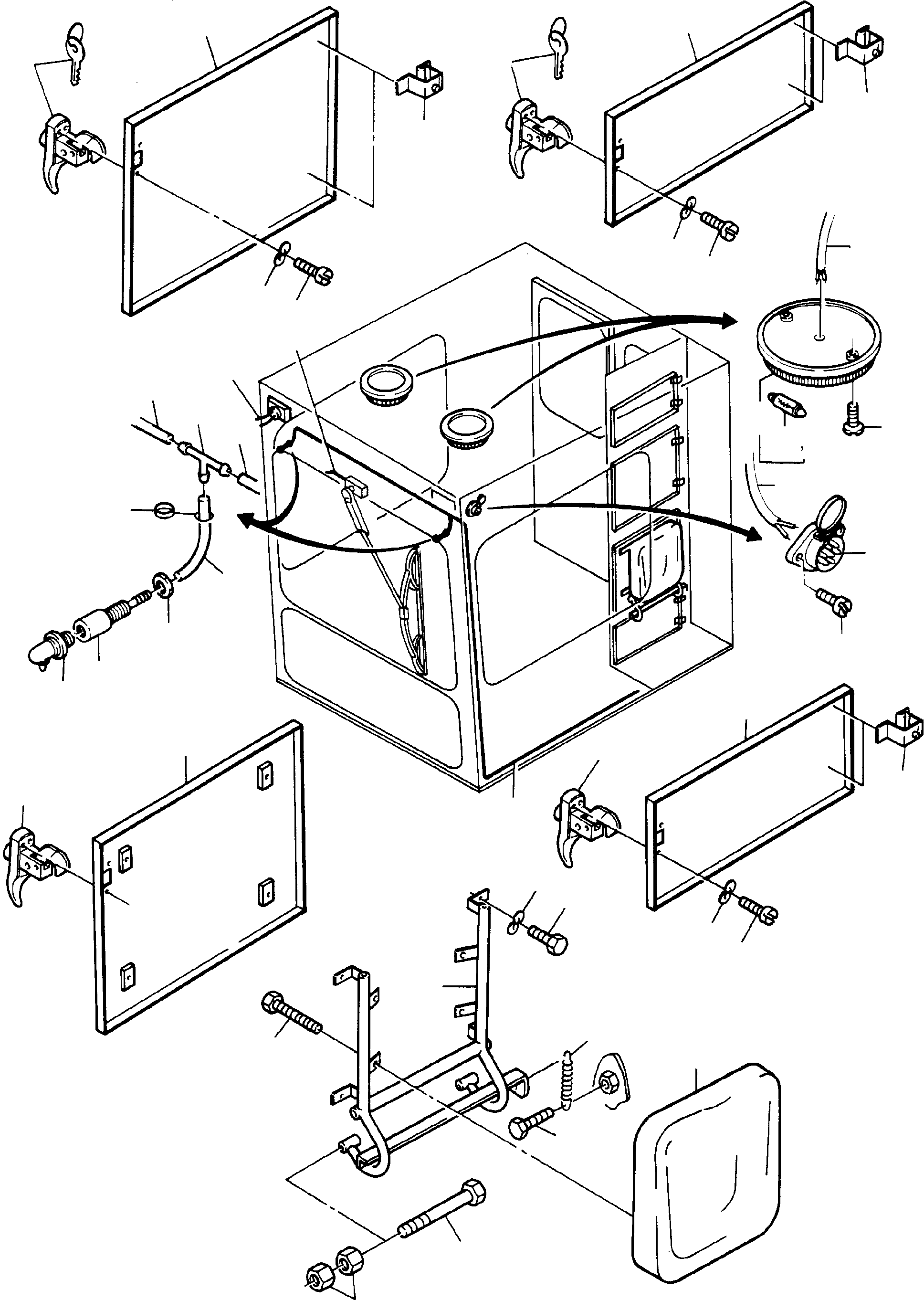

H285 S/N 78099

41 41 42 44 44 44 45 46 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 60 60 60 61 62 63 64 65 65 66 67 68 69 69 69 69 70 71 72 73 73 73

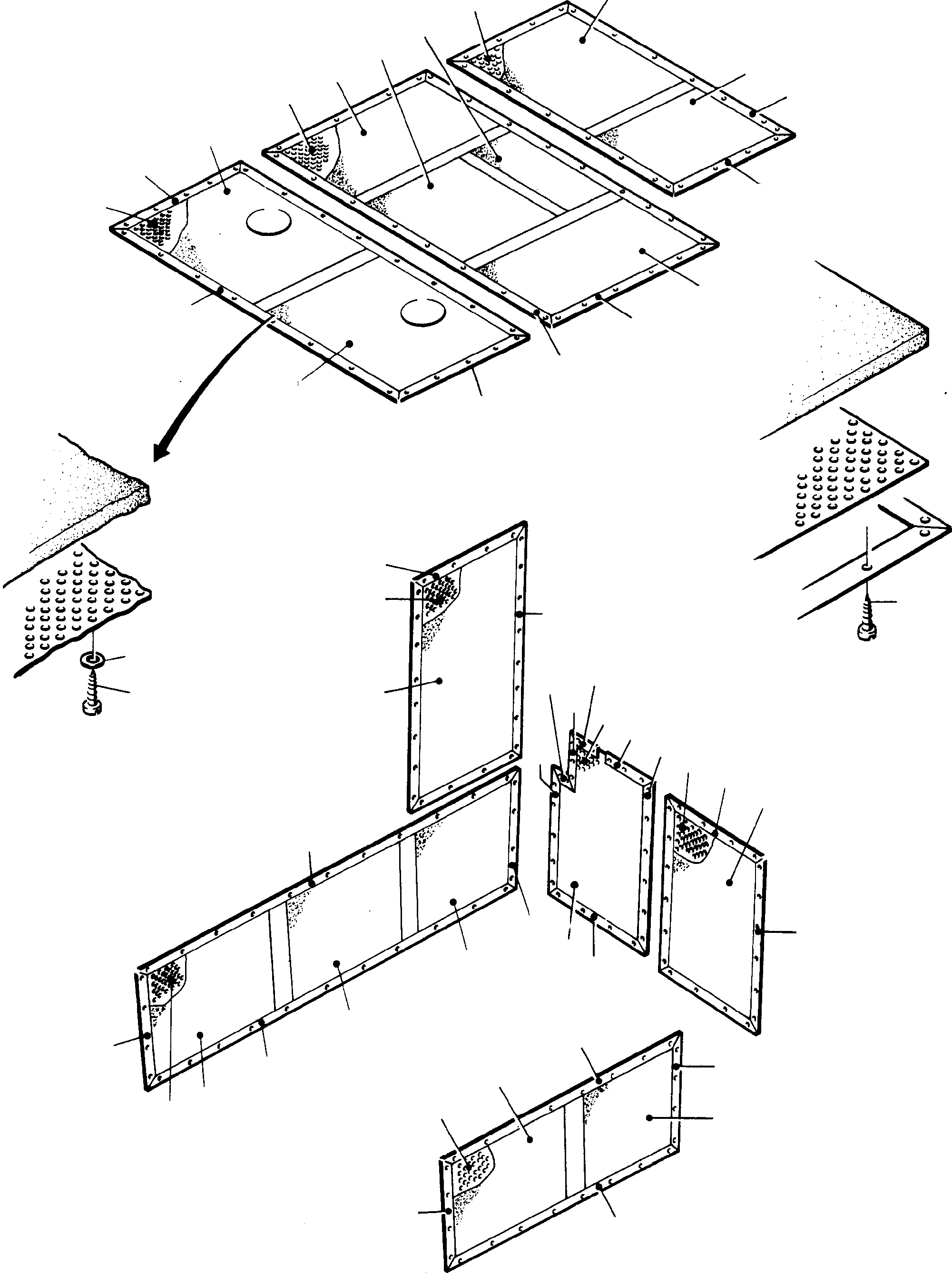

H285 S/N 78099

100 101 102 103 104 105 106 107 108 109 110 111 112 112 113 114 114 115 116 117 118 119 120 121 122 123 124 125 125 126 127 43 80 81 81 82 85 86 87 88 90 91 91 92 93 93 94 94 95 96 97 98 99

#	Part Number	Partname	Quantity	Options
01	449 180 40	Operator's cab consist. of fig-nos. 02-127	1	InternBDB: Fa. Wagner
01	698 647 73	Operator's cab for air condition arr.	1
02	449 175 40	Cabin, without mounting parts	1	InternKon: 449 180 40 / 1
02	698 648 73	Cabin, without mounting parts for air condition arr.	1
03	519 350 40	Door, without mounting parts	1	InternKon: 449 180 40 / 2
04	490 058 40	Lock assy., l.h.	1	InternBDB: Happich GHE 600 0579 \| InternKon: 449 180 40 / 89
05	318 383 99	Bolt	4	InternBDB: M6x30 /963 \| InternKon: 449 180 40 / 78
06	490 059 40	Handle	1	InternBDB: Happich GHE 580 B 201 \| InternKon: 449 180 40 / 90
07	490 060 40	Handle	1	InternBDB: Happich GHE 581 A 388 \| InternKon: 449 180 40 / 91
08	374 222 40	Detent	1	InternKon: 449 180 40 / 45
09	346 510 99	Lock washer	2	InternBDB: B 8 /128 \| InternKon: 449 180 40 / 71
10	319 421 99	Screw	2	InternBDB: M8x35 /912 \| InternKon: 449 180 40 / 70
11	356 130 40	Buffer	1	InternBDB: Phoenix 781 053 \| InternKon: 449 180 40 / 79
12	490 062 40	Catch	1	InternBDB: Happich 600 0583 \| InternKon: 449 180 40 / 121
13	500 937 98	Screw	12	InternBDB: BZ3,9x9,5/ 7971 \| InternKon: 449 180 40 / 76
14	302 038 40	Plate	2	InternKon: 449 180 40 / 42
15	180 613 40	Rubber cord Bulk ware, state length required	-2	InternBDB: Happich 423 0006 \| InternKon: 449 180 40 / 115
16	307 631 99	Bolt	1	InternBDB: M6x10 /933 \| InternKon: 449 180 40 / 119
17	507 025 98	Nut	2	InternBDB: M 6 /985 \| InternKon: 449 180 40 / 120
18	356 533 40	Catch	1	InternKon: 449 180 40 / 44
19	345 178 99	Dowel pin	1	InternBDB: 6x30 /1481 \| InternKon: 449 180 40 / 61
20	368 431 40	Disk	1	InternKon: 449 180 40 / 46
21	356 535 40	Compression spring	1	InternKon: 449 180 40 / 47
22	350 748 99	Fork end	2	InternBDB: G 6x12 /71752 \| InternKon: 449 180 40 / 80
23	332 110 99	Nut	2	InternBDB: M 6 /934 \| InternKon: 449 180 40 / 72
24	356 536 40	Threaded rod	1	InternKon: 449 180 40 / 48
25	002 823 98	Pin	2	InternBDB: 6x12 ESN 01 \| InternKon: 449 180 40 / 83
26	506 825 98	Ball handle	1
27	385 708 40	Lever	1	InternKon: 449 180 40 / 05
28	350 742 99	Fork end	1	InternBDB: G10x20 /71752 \| InternKon: 449 180 40 / 81
29	002 827 98	Pin	1	InternBDB: 10x20 ESN 01 \| InternKon: 449 180 40 / 82
30	167 694 40	Profiled joint 4400 mm Bulk ware, state length required	1	InternBDB: Happich GHE 461 0046 \| InternKon: 449 180 40 / 96
31	166 575 40	Profiled joint 620 mm Bulk ware, state length required	1	InternBDB: Happich GHE - 461 0048 \| InternKon: 449 180 40 / 97
32	082 794 40	Plug	2	InternBDB: Fa. Poeppel- mann M 16 \| InternKon: 449 180 40 / 98
33	159 992 40	Band roller	2	InternBDB: 20 K 150 mm
34	490 061 40	Rivet	5	InternBDB: Happich 335 0415 \| InternKon: 449 180 40 / 123
35	399 701 40	Light switch	1	InternBDB: Merit 243 200 \| InternKon: 449 180 40 / 109
36	324 713 40	Speaker set	1	InternBDB: Blaupunkt DL1525 A1 7606764000 \| InternKon: 449 180 40 / 108
37	449 184 40	Cover	1	InternKon: 449 180 40 / 112
38	307 752 99	Bolt	12	InternBDB: M8x20 /933 \| InternKon: 449 180 40 / 113
39	332 111 99	Nut	12	InternBDB: M 8 /934 \| InternKon: 449 180 40 / 114
40	339 865 99	Seal ring	12	InternBDB: A8x12 /7603 \| InternKon: 449 180 40 / 116
41	385 232 40	Hood catch	2	InternBDB: Happich GHE 580 A 837 \| InternKon: 449 180 40 / 92
42	301 990 40	Door sheet	1	InternKon: 449 180 40 / 39
43	491 023 40	Border cleat	1	InternKon: 449 180 40 / 124
44	346 508 99	Lock washer	12	InternBDB: B 4 /128 \| InternKon: 449 180 40 / 74
45	301 987 40	Door sheet	1	InternKon: 449 180 40 / 40
46	385 233 40	Hood catch	2	InternBDB: Happich GHE 580 A 838 \| InternKon: 449 180 40 / 93
47	389 818 40	Door sheet	1	InternKon: 449 180 40 / 106
48	551 289 40	Cushion	1	InternBDB: Fa. Grammer 016 901 \| InternKon: 449 180 40 / 84
49	519 865 40	Seat frame	1	InternKon: 449 180 40 / 3
50	307 756 99	Bolt	1	InternBDB: M8x30 /933 8.8 \| InternKon: 449 180 40 / 66
51	236 098 40	Draw spring	1	InternKon: 449 180 40 / 49
52	308 581 99	Bolt	1	InternBDB: M10x70 /931 8.8 \| InternKon: 449 180 40 / 65
53	332 197 99	Nut	2	InternBDB: M 10 /934 8 \| InternKon: 449 180 40 / 64
54	308 536 99	Bolt	4	InternBDB: M6x40 /931 \| InternKon: 449 180 40 / 69
55	346 499 99	Lock washer	12	InternBDB: B 6 /128 \| InternKon: 449 180 40 / 68
56	307 728 99	Bolt	9	InternBDB: M6x15 /933 \| InternKon: 449 180 40 / 67
57	058 380 40	Roof light	2	InternBDB: Hella 2 JA 003 230-001 \| InternKon: 449 180 40 / 85
58	058 208 40	Bulb	4	InternBDB: 24V 10W
59	501 026 40	Bulb	2	InternBDB: 24V 18W
60	320 974 99	Screw	18	InternBDB: AM4x10 /84 \| InternKon: 449 180 40 / 73
61	471 861 99	Cable Bulk ware, state length required	-2	InternBDB: H07V-K1x1,5 PVC-Cu \| InternKon: 449 180 40 / 102
62	057 295 40	Socket	2	InternBDB: Bosch 0 352 030 002 \| InternKon: 449 180 40 / 86
63	320 977 99	Screw	4	InternBDB: AM4x25 /84 \| InternKon: 449 180 40 / 77
64	471 729 99	Cable Bulk ware, state length required	-2	InternBDB: H07V-K1x2,5BL PVC-Cu \| InternKon: 449 180 40 / 100
65	226 972 40	Single nozzle	2	InternBDB: SWF 100.078 \| InternKon: 449 180 40 / 94
66	365 106 40	Adapter	3	InternKon: 449 180 40 / 43
67	196 487 40	Distributor piece	1	InternBDB: SWF 199 855 \| InternKon: 449 180 40 / 95
68	056 054 40	Grommet	2	InternBDB: KTZ 1 \| InternKon: 449 180 40 / 107
69	196 488 40	Connecting hose Bulk ware, state length required	-2	InternBDB: 6x1 PVC glasklar \| InternKon: 449 180 40 / 99
70	385 252 40	Speaker cable Bulk ware, state length required	-2	InternBDB: 2-adrig Seyfahrt \| InternKon: 449 180 40 / 104
71	471 861 99	Wiper cable Bulk ware, state length required	-2	InternBDB: H07V-K1x1,5 CVP-Cu \| InternKon: 449 180 40 / 103
72	301 992 40	Door	1	InternKon: 449 180 40 / 4
73	269 273 40	Joint hinge	6	InternBDB: GHE 601 0143 \| InternKon: 449 175 40 / 59
74	255 057 40	Washer	1	InternBDB: 31 /6916 \| InternKon: 449 175 40 / 125
80	386 451 40	Silencer	1	InternKon: 449 180 40 / 59
81	386 449 40	Silencer	2	InternKon: 449 180 40 / 57
82	386 443 40	Covering	1	InternKon: 449 180 40 / 52
85	386 450 40	Silencer	1	InternKon: 449 180 40 / 58
86	449 192 40	Covering	1	InternKon: 449 180 40 / 34
87	449 183 40	Border cleat	2	InternKon: 449 180 40 / 22
88	385 724 40	Border cleat	2	InternKon: 449 180 40 / 21
90	385 722 40	Border cleat	2	InternKon: 449 180 40 / 19
91	301 989 40	Silencer	2	InternKon: 449 180 40 / 38
92	302 001 40	Covering	1	InternKon: 449 180 40 / 33
93	385 718 40	Border cleat	2	InternKon: 449 180 40 / 15
94	385 719 40	Border cleat	4	InternKon: 449 180 40 / 16
95	386 446 40	Silencer	1	InternKon: 449 180 40 / 54
96	386 442 40	Covering	1	InternKon: 449 180 40 / 51
97	385 710 40	Border cleat	2	InternKon: 449 180 40 / 7
98	385 709 40	Border cleat	2	InternKon: 449 180 40 / 6
99	386 444 40	Silencer	1	InternKon: 449 180 40 / 60
100	491 025 40	Covering	1	InternKon: 449 180 40 / 35
101	385 729 40	Border cleat	1	InternKon: 449 180 40 / 26
102	385 731 40	Border cleat	1	InternKon: 449 180 40 / 28
103	385 730 40	Border cleat	1	InternKon: 449 180 40 / 27
104	491 024 40	Border cleat	1	InternKon: 449 180 40 / 25
105	385 727 40	Border cleat	1	InternKon: 449 180 40 / 24
106	491 022 40	Border cleat	1	InternKon: 449 180 40 / 23
107	386 445 40	Silencer	1	InternKon: 449 180 40 / 53
108	386 441 40	Covering	1	InternKon: 449 180 40 / 50
109	385 733 40	Border cleat	2	InternKon: 449 180 40 / 30
110	385 732 40	Border cleat	2	InternKon: 449 180 40 / 29
111	301 988 40	Silencer	1	InternKon: 449 180 40 / 37
112	386 448 40	Silencer	2	InternKon: 449 180 40 / 56
113	302 098 40	Covering	1	InternKon: 449 180 40 / 32
114	385 711 40	Border cleat	2	InternKon: 449 180 40 / 8
115	385 715 40	Border cleat	1	InternKon: 449 180 40 / 12
116	385 717 40	Border cleat	1	InternKon: 449 180 40 / 14
117	385 716 40	Border cleat	1	InternKon: 449 180 40 / 13
118	386 447 40	Silencer	1	InternKon: 449 180 40 / 55
119	301 986 40	Silencer	1	InternKon: 449 180 40 / 36
120	302 097 40	Covering	1	InternKon: 449 180 40 / 31
121	385 712 40	Border cleat	1	InternKon: 449 180 40 / 9
122	385 714 40	Border cleat	1	InternKon: 449 180 40 / 11
123	385 713 40	Border cleat	1	InternKon: 449 180 40 / 10
124	385 203 40	Shim	25	InternBDB: GHE 336 001 \| InternKon: 449 180 40 / 63
125	500 489 98	Screw	190	InternBDB: B3,5x13 / 7973 \| InternKon: 449 180 40 / 62
126	449 193 40	Silencer	1	InternKon: 449 180 40 / 110
127	449 194 40	Silencer	1	InternKon: 449 180 40 / 111

Komatsu H285 S/N 78099 parts catalog PDF

OPERATOR'S CAB (090-6718b) in H285 S/N 78099. Diagram image and parts list.
