PC3000-6E S/N 06262

01 01 03 04 04 05 05 06 07 07 07 08 08 08 09 10 11 12 12 12 13 13 13 13 13 14 14 14 14 14 15 15 16 17 18 19 19 19 20 20 20 21 21 21 22 23 24 24 25 26 27 28 28 28 28 28 29 29 30 30 30 31 32 32 33 33 34 35 36 36 37 37 38 39 40 40 41 42 43 44 45 45 45 45 46 47 48 48 49 50 51 52 53 54 55 56 57 58

#	Part Number	Partname	Quantity	Options	Reference
01		Metering valve	7	InternBDB: 551 969 40 \| InternKon: 934 381 40 / 2	991-0091
03	934 382 40	Mounting plate 6X365X1094	1	InternBDB: MONTAGEPLATTE ST52-3N \| InternKon: 934 381 40 / 1
04	516 741 98	Union	1	InternBDB: SWE-S 12 ST-NBR ISO 08434-4 \| InternKon: 934 381 40 / 9
05	516 838 98	Union	1	InternBDB: K-S 12 ST A3C ISO 08434 \| InternKon: 934 381 40 / 10
06	654 130 40	Protection cap	35	InternBDB: INJEKTORSCHUTZKAPPE PVC 83272 M O-RING \| InternKon: 934 381 40 / 3
07	906 984 40	Union	10	InternBDB: VERSHR GE12 S 3/8NPT/OMD ST A3C WN 65593340 \| InternKon: 934 381 40 / 8
08	324 672 40	Plug	3	InternBDB: VERSCHLSHR 3/8"NPT 67044 \| InternKon: 934 381 40 / 7
09	334 599 99	Nut	14	InternBDB: 6KTMU M 8 8 DIN 00985 \| InternKon: 934 381 40 / 6
10	308 556 99	Bolt	14	InternBDB: 6KTSHR M 8X 50 8.8 DIN 00931 \| InternKon: 934 381 40 / 4
11	340 507 99	Washer	14	InternBDB: SHB A 8,4 140HV DIN 00125 \| InternKon: 934 381 40 / 5
12	215 424 99	Pipe Ш 12	-2	InternBDB: 12x1,5 /2391 \| InternKon: 934 381 40 / 11
13	515 029 40	Hose connection	70	InternBDB: 532-30739-1 (SHL- 90' KURZ) \| InternKon: 943 630 40 / 11
14	515 028 40	Collet	70	InternBDB: 432-23031-1 \| InternKon: 943 630 40 / 12
15	517 899 98	Hose assy. DN 10x450	1	InternBDB: SHL350 10X 450 DOS 12 DOS 12 90 WN 34195140 \| InternKon: 943 630 40 / 15
16	514 781 98	Hose assy. DN 20x4310	1	InternBDB: SHL350 20X 4310 DOS 25 DOS 25 45 WN 34195140 \| InternKon: 943 630 40 / 10
17	516 834 98	Union	1	InternBDB: T-S 25 ST A3C ISO 08434 \| InternKon: 943 630 40 / 9
18	0443452511	Clip NW 25,5	3	InternBDB: CLIP 77 KES 04434 \| InternKon: 943 630 40 / 34
19	518 058 98	Pair of clamps	3	InternBDB: KLEMMHPAAR S-2-R-25 PA DIN 03015 \| InternKon: 943 630 40 / 16
20	534 001 99	Cover plate	3	InternBDB: D-PLATTE S-DP-A-2 W1 DIN 03015 \| InternKon: 943 630 40 / 17
21	308 579 99	Bolt	6	InternBDB: 6KTSHR M10X 60 8.8 DIN 00931 \| InternKon: 943 630 40 / 18
22	307 804 99	Bolt	4	InternBDB: 6KTSHR M12X30 8.8 DIN 00933 \| InternKon: 943 630 40 / 2
23	334 600 99	Nut	4	InternBDB: 6KTMU M12 8 DIN 00985 \| InternKon: 943 630 40 / 3
24	906 981 40	Union	35	InternBDB: VERSHR GE 6 L 1/8NPT/OMD ST A3C WN 65593340 \| InternKon: 943 630 40 / 5
25	374 428 99	Union	35	InternBDB: SDS-S 6XG 1/4A- TYPE E ST A3C ISO 08434 \| InternKon: 943 630 40 / 6
26	634 479 40	Union	1	InternBDB: VERSHR RED 20/12-PS/OMD ST A3C \| InternKon: 943 630 40 / 7
27	621 848 40	Union	1	InternBDB: VERSHR GR 25/20-S/OMD ST A3C WN 65593240 \| InternKon: 943 630 40 / 8
28	576 160 40	Plastic pipe	-2	InternBDB: 8,4x2,1 /504-36033-3 \| InternKon: 943 630 40 / 13
29	943 623 40	Pipe Ш 25	1	InternBDB: Ш 25x3018 \| InternKon: 943 630 40 / 14
30	507 037 98	Nut	24	InternBDB: 6KTMU M10 8 DIN 00985 \| InternKon: 943 630 40 / 33
31	517 292 98	Union	2	InternBDB: SWE-S 6 ST-NBR ISO 08434-4 \| InternKon: 943 630 40 / 22
32	906 347 40	Olive	4	InternBDB: SCHNEIDRG ES-4 S12 9SMNPB28K WN 65593940 \| InternKon: 943 630 40 / 23
33	371 259 99	Union nut	4	InternBDB: N-S 12 ST ZN ISO 08434 \| InternKon: 943 630 40 / 24
34	906 868 40	Olive	2	InternBDB: SCHNEIDRG ES-4 S25 9SMNPB28K WN 65593940 \| InternKon: 943 630 40 / 25
35	635 896 40	Tube protection	5	InternBDB: ROHRWENDEL 12X9X1,5 100 121 005 \| InternKon: 943 630 40 / 20
36	0443451210	Clip NW 12	8	InternBDB: CLIP 77 KES 04434 \| InternKon: 943 630 40 / 37
37	0443451510	Clip NW 15	10	InternBDB: CLIP 77 KES 04434 \| InternKon: 943 630 40 / 38
38	371 264 99	Union nut	2	InternBDB: N-S25 ISO 08434 \| InternKon: 943 630 40 / 26
39	371 257 99	Union nut	36	InternBDB: N-S 6 ST ZN ISO 08434 \| InternKon: 943 630 40 / 27
40	907 080 40	Olive	71	InternBDB: SCHNEIDRG ES-4 S 6 9SMNPB28K WN 65593940 \| InternKon: 943 630 40 / 28
41	371 271 99	Union nut	35	InternBDB: N-L 6 ST ZN ISO 08434 \| InternKon: 943 630 40 / 29
42	0443452711	Clip NW 27	2	InternBDB: CLIP 77 KES 04434 \| InternKon: 943 630 40 / 45
43	0443451610	Clip NW 16	2	InternBDB: CLIP KES 04434 \| InternKon: 943 630 40 / 46
44	307 777 99	Bolt	5	InternBDB: 6KTSHR M10 X 25 8.8 DIN 00933 \| InternKon: 943 630 40 / 39
45	340 465 99	Washer	27	InternBDB: SHB B 10,5 140HV DIN 00125 \| InternKon: 943 630 40 / 32
46	340 467 99	Washer	26	InternBDB: SHB B 13,0 140HV DIN 00125 \| InternKon: 943 630 40 / 35
47	510 741 98	Resilient sleeve 13/25X 50	6	InternBDB: 13 /25X 50 42CRMO4-TQ+T WN 34194840 \| InternKon: 943 630 40 / 31
48	343 005 99	Washer	6	InternBDB: SHB 10,5 ST1203 DIN 00093 \| InternKon: 943 630 40 / 36
49	343 006 99	Washer	4	InternBDB: SHB 13 ST1203 DIN 00093 \| InternKon: 943 630 40 / 30
50	308 612 99	Bolt	4	InternBDB: 6KTSHR M12X 100 8.8 DIN 00931 \| InternKon: 943 630 40 / 44
51	506 371 98	Pair of clamps	2	InternBDB: KLEMMHPAAR S-4-E PA DIN 03015 \| InternKon: 943 630 40 / 41
52	534 008 99	Cover plate	2	InternBDB: D-PLATTE S-DP-A-4 W1 DIN 03015 \| InternKon: 943 630 40 / 42
53	511 246 98	Grommet	2	InternBDB: ELASTOMEREINS S-4-43 GUMMI DIN 03015 \| InternKon: 943 630 40 / 43
54	655 652 40	Cable protection hose DN 23	-2	InternBDB: SCHUTZSHL NW 23 VCSG-23B \| InternKon: 943 630 40 / 47
55	655 650 40	Cable protection hose DN 12	-2	InternBDB: SCHUTZSHL NW 12 VCST-12B \| InternKon: 943 630 40 / 48
56	170 427 40	Cable strap	30	InternBDB: KABELBAND TY 27 M 300X7,8 MM TEILE-NR 5326 \| InternKon: 943 630 40 / 49
57	930 626 40	Retainer r.h	1	InternBDB: HALTER RE PC 3000- 6 \| InternKon: 943 630 40 / 19
58	930 623 40	Retainer l.h	1	InternBDB: HALTER LI PC 3000- 6 \| InternKon: 943 630 40 / 21
\|$$58			-2
\|$$59			-2
\|$$60			-2
\|$$61			-2
\|$$62			-2
\|$$63			-2
\|$$64			-2
\|$$65			-2
\|$$66			-2
\|$$67			-2
\|$$68			-2
\|$$69			-2
\|$$70			-2
\|$$71			-2
\|$$72			-2
\|$$73			-2
\|$$74			-2
\|$$75			-2
\|$$76			-2
\|$$77			-2
\|$$78			-2
\|$$79			-2
\|$$80			-2
\|$$81			-2
\|$$82			-2

Komatsu PC3000-6E S/N 06262 parts catalog PDF

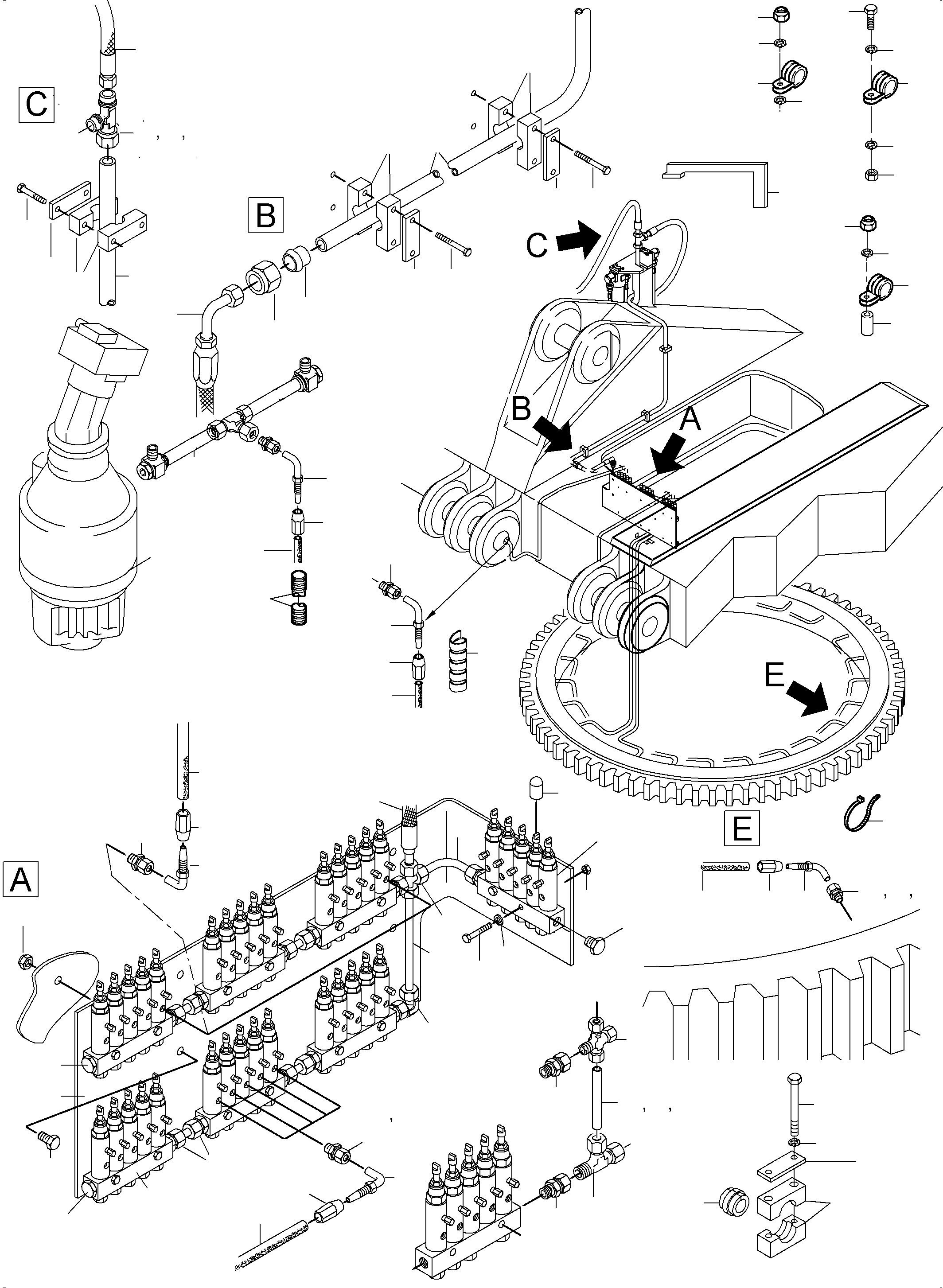

LUBE DISTRIBUTOR SWING RING (255-2323) in PC3000-6E S/N 06262. Diagram image and parts list.
