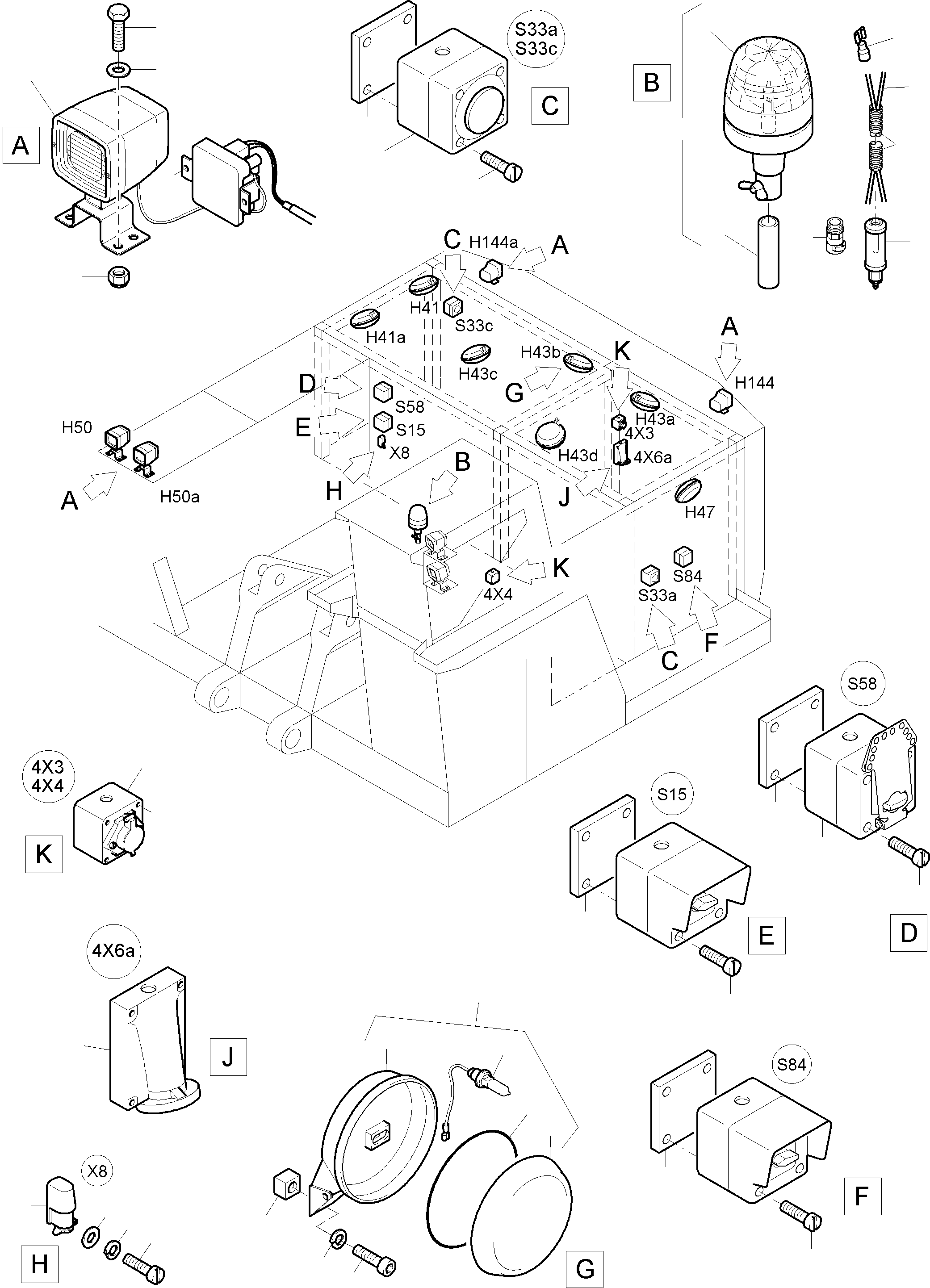

Diagram image 1 of 4

PC4000-6E S/N 08202

01 03 04 05 06 07 08 09 10 108 108 108 108 11 12 15 16 17 18 19 20 21 22 35 36 42 53 54 55 56 57 58 59 86 87 89 89 89 89

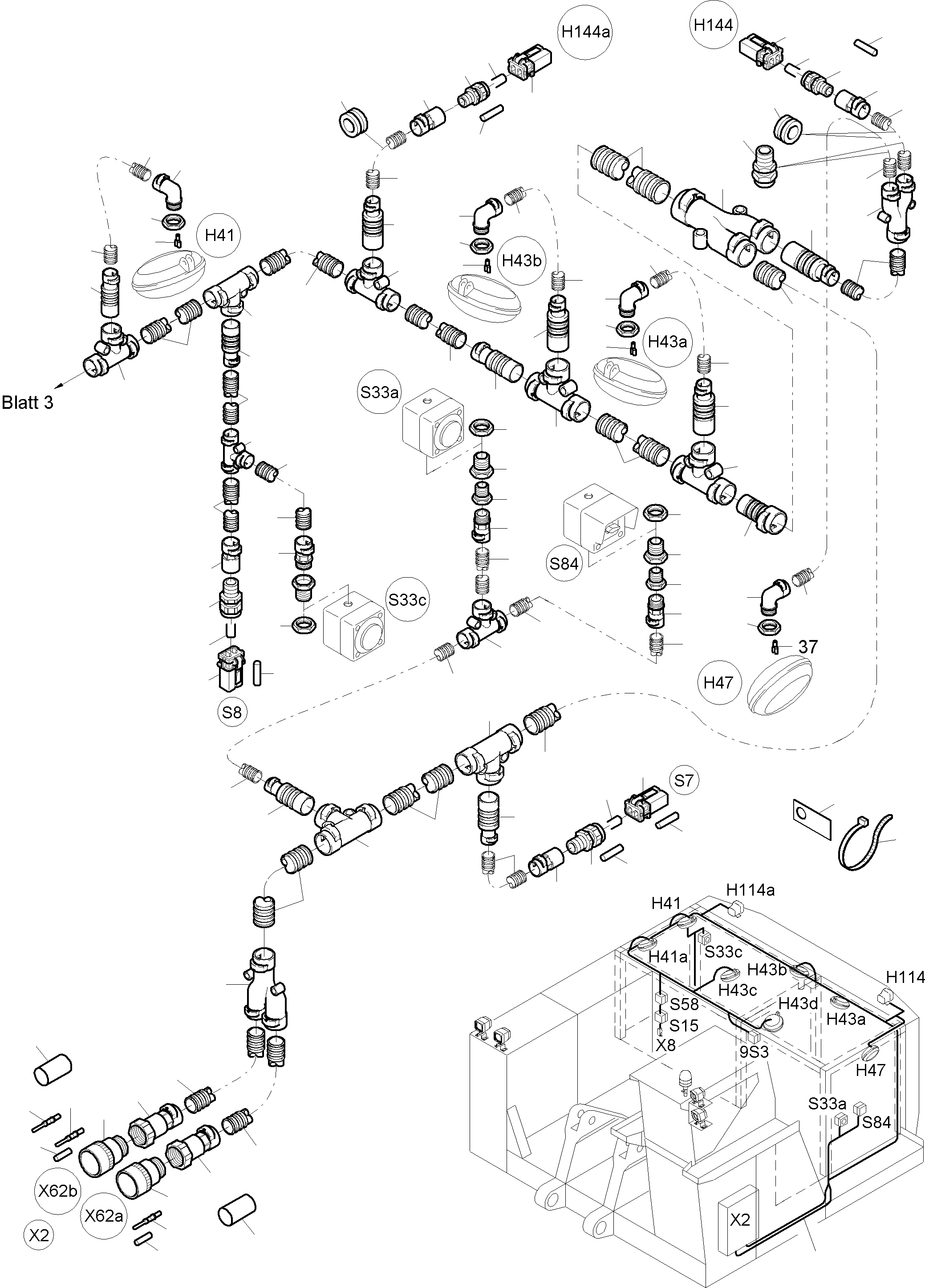

PC4000-6E S/N 08202

02 100 100 101 102 105 107 107 13 14 14 14 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 23 23 24 24 24 25 29 30 30 31 31 32 32 34 34 37 37 37 38 39 39 39 39 40 40 40 40 40 41 46 46 46 46 46 47 48 49 49 51 51 51 51 52 52 60 60 60 60 61 61 61 61 62 62 74 74 76 77 78 79 80 81 82 82 82 82 83 83 83 84 84 84 84 90 94 95 95 95 95 95 96 96 99 99 99

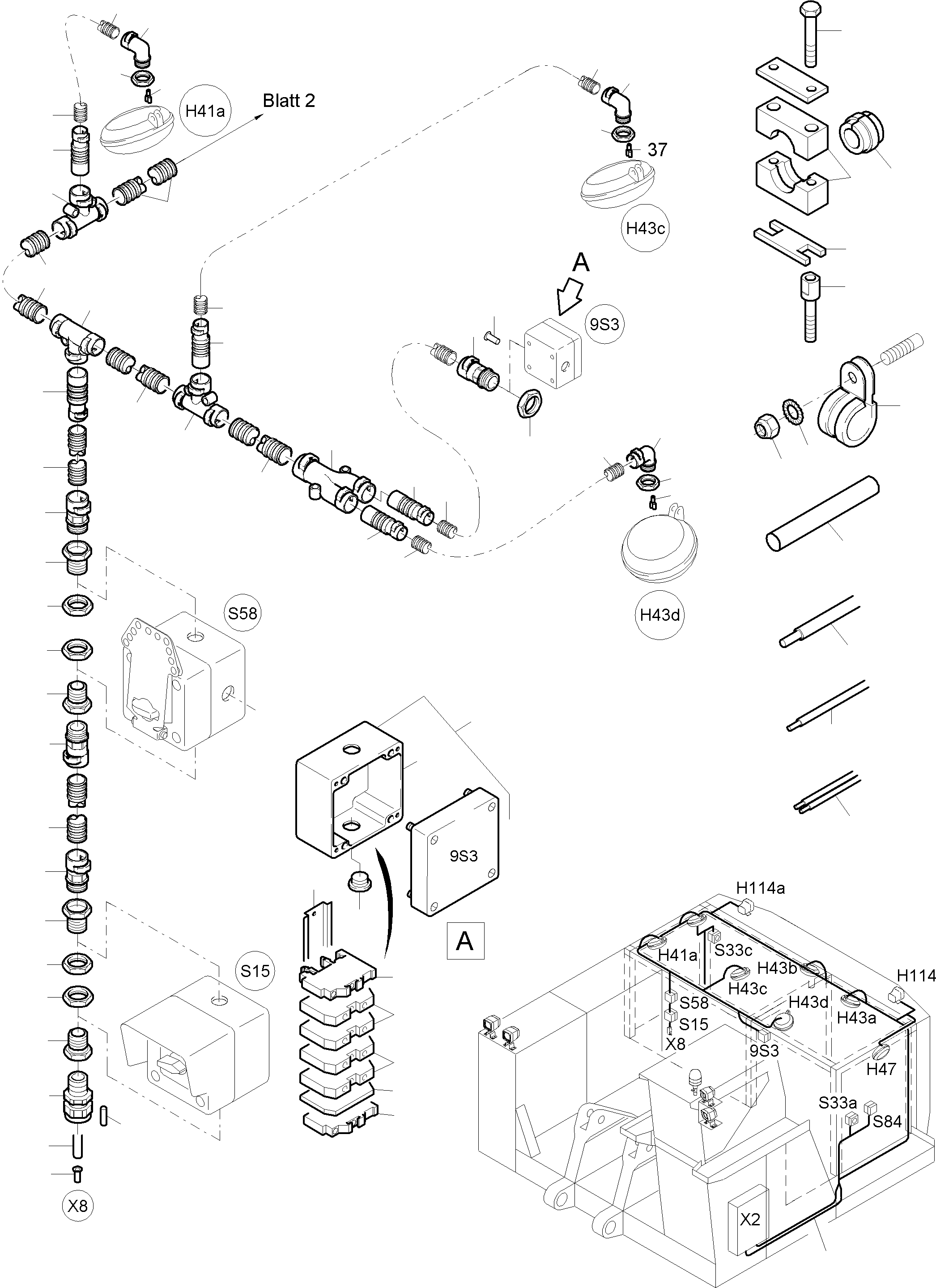

PC4000-6E S/N 08202

02 100 100 103 104 109 110 111 112 112 113 113 114 115 14 15 15 15 15 15 15 25 26 27 28 33 37 37 40 43 44 44 44 45 45 50 60 60 60 61 61 61 63 64 65 66 67 68 69 70 71 72 73 75 84 85 85 91 92 92 92 92 93 93 93 93 95 95 95 95 97 98 99 99 99

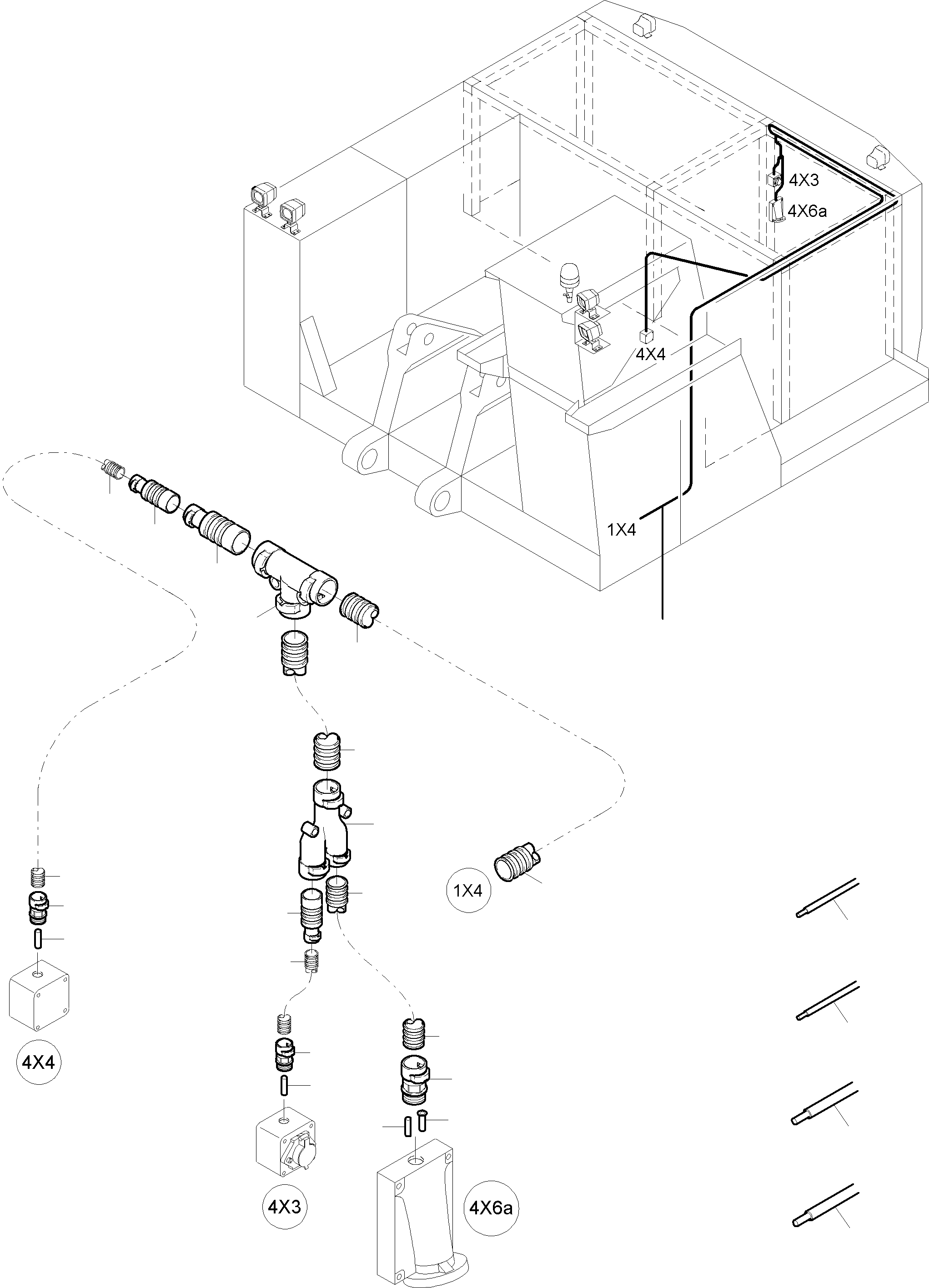

PC4000-6E S/N 08202

106 116 116 117 118 119 120 121 122 15 15 15 28 28 28 39 39 46 46 76 79 88 94 94 94

#	Part Number	Partname	Quantity	Options	Reference
01		Spread beam headlamp	4	InternBDB: Hella 1 GA 998 534-011 896 745 40 \| InternKon: 943 943 40 / 1	991-0377a
02	939 007 40	Harness- roof frame	1	InternKon: 939 020 40 / 1
03	926 550 40	Spotlight assy.	8	InternBDB: 946 414 40 Pos.49 \| InternKon: 939 020 40 / 14
04	504 010 98	Bolt	32	InternBDB: M5x16 /933 \| InternKon: 943 943 40 / 3
05	634 009 40	Spotlight without lamp	8	InternBDB: AB-05-03 ohne H1 Lampe \| InternKon: 926 550 40 / 1
06	507 383 99	Halogen lamp	8	InternBDB: H1 /24V /70W \| InternKon: 926 550 40 / 2
07	769 155 73	Seal	8	InternBDB: ABL 18-11401
08	769 156 73	Pane, white	8	InternBDB: ABL 18-10201
09	940 727 40	Ladder press button	1	InternBDB: Santon 58LC1K6 TL \| InternKon: 944 783 40 / 1
10	320 978 99	Screw	2	InternBDB: M4x30 /84 \| InternKon: 939 020 40 / 3
11	907 727 40	Socket	1	InternBDB: Bьrklin Typ KFZ 120 F081-430 \| InternKon: 939 007 40 / 25
12	592 188 40	Socket	2	InternBDB: 16A220V Schuko \| InternKon: 946 414 40 / 52
13	795 127 73	Plug	1	InternBDB: 0819171206 Deutsch HD36-24-21PE-059 \| InternKon: 939 007 40 / 31
14	517 322 98	Cable nut	5	InternBDB: M20x1,5 DIN 50262 \| InternKon: 939 007 40 / 47
15	655 649 40	Protecting hose DN 10	-2	InternBDB: VCST-10B PMA \| InternKon: 939 007 40 / 3
16	898 629 40	Rotaflare light yellow assy.	1
17	898 612 40	Retainer	1	InternKon: 898 629 40 / 1
18	896 497 40	Rotaflare light 24 yellow	1	InternBDB: Hella 2 RL 006 846-01 \| InternKon: 898 629 40 / 2
19	515 213 40	Cable 1,0	-2	InternKon: 898 629 40 / 7
20	180 322 40	Plug	1	InternBDB: Bosch 0986 352 000 \| InternKon: 898 629 40 / 5
21	323 960 40	Tab	2	InternBDB: 6,3x0,8 35135 \| InternKon: 898 629 40 / 6
22	655 621 40	Fitting DN 10	1	InternBDB: PMA BVNV-P090T \| InternKon: 898 629 40 / 3
23	903 422 40	Plug head light assy.	4	InternKon: 939 007 40 / 8
24	907 692 40	Fitting M16/DN12	3	InternBDB: PMA BVIR-M162 \| InternKon: 939 007 40 / 14
25	907 623 40	Cable union DN12	2	InternBDB: PMA BVNV-M202 \| InternKon: 939 007 40 / 17
26	896 521 40	End pin	1	InternBDB: Pflitsch B0 4,0x25 \| InternKon: 939 007 40 / 34
27	515 214 40	Cable 2,5	-2	InternKon: 939 007 40 / 49
28	056 071 40	Cable sleeve 2,5	14	InternKon: 939 007 40 / 27
29	795 129 73	Plug	1	InternBDB: 0819191206 Deutsch HD36-24-31PE-059 \| InternKon: 939 007 40 / 28
30	795 157 73	Pin	35	InternBDB: 0819105320 Deutsch 0460-202-16141 \| InternKon: 939 007 40 / 29
31	795 122 73	Sealing plug	22	InternBDB: 0819100770 114017 \| InternKon: 939 007 40 / 30
32	795 132 73	Plug assy.	2	InternBDB: 0819212920 \| InternKon: 939 007 40 / 44
33	515 213 40	Cable 1.0 bl	-2	InternKon: 939 007 40 / 48
34	944 019 40	Sealing plug	2	InternKon: 939 007 40 / 50
35	940 728 40	Safety switch	1	InternBDB: Santon 52LC1K6 TL \| InternKon: 944 782 40 / 1
36	940 729 40	Emergency switch-off	2	InternBDB: Santon 03LZ1K6 TL \| InternKon: 944 780 40 / 1
37	440 109 40	Cable sleeve 1,0-1,5	7	InternKon: 939 007 40 / 9
38	906 420 40	T-Distributor DN 12	1	InternBDB: PMA BFTL-121212 TTT \| InternKon: 939 007 40 / 26
39	655 809 40	Pipe adapter DN 29/10	6	InternBDB: PMA BAVR-29 G 10 T \| InternKon: 939 007 40 / 21
40	655 650 40	Cable protection hose DN 12	-2	InternBDB: PMA VCST-12 B \| InternKon: 939 007 40 / 4
41	655 628 40	T-Distributor DN 10	1	InternBDB: PMA BFTL-101010 TTT \| InternKon: 939 007 40 / 39
42	440 461 40	Socket	1	InternBDB: 63A CEE 5 Pol. Typ 136A 6H 400V \| InternKon: 946 414 40 / 53
43	655 632 40	Pipe adapter DN 17/10	1	InternBDB: BAVR-17 G 10 T \| InternKon: 939 007 40 / 24
44	907 478 40	Cable union DN 17	3	InternBDB: BVNV-M207 \| InternKon: 939 007 40 / 18
45	655 651 40	Cable protection hose DN 17	-2	InternBDB: VCSG-17 B \| InternKon: 939 007 40 / 1
46	655 696 40	Cable protection hose DN 29	-2	InternBDB: VCSG-29 B \| InternKon: 939 007 40 / 2
47	256 514 40	Plate	4	InternKon: 939 007 40 / 37
48	056 292 40	Cable strap	4	InternKon: 939 007 40 / 38
49	056 054 40	Grommet	3	InternBDB: KT 21 \| InternKon: 939 007 40 / 19
50	907 704 40	Cable union	1	InternBDB: Pflitsch 21650 YNPM3x3,5 \| InternKon: 939 007 40 / 35
51	907 703 40	Cable union	4	InternBDB: Pflitsch 21650 YNPM4x3 \| InternKon: 939 007 40 / 45
52	907 975 40	Fitting DN17	2	InternBDB: BVIVG-U297 \| InternKon: 939 007 40 / 32
53	317 319 40	Threaded block	1	InternKon: 943 943 40 / 6
54	319 143 99	Screw	8	InternBDB: M8x40 /912 \| InternKon: 943 943 40 / 7
55	343 108 99	Lock washer	8	InternBDB: 8 /127 \| InternKon: 943 943 40 / 8
56	340 461 99	Washer	32	InternBDB: 5,3 /125 \| InternKon: 943 943 40 / 4
57	507 036 98	Nut	32	InternBDB: M 5 /985 \| InternKon: 943 943 40 / 5
58	340 904 99	Washer	2	InternBDB: 4,3/125 \| InternKon: 939 020 40 / 4
59	346 508 99	Lock washer	2	InternBDB: 4/128 \| InternKon: 939 020 40 / 5
60	517 320 98	Cable nut	7	InternBDB: M12x1,5 DIN 50262 \| InternKon: 939 020 40 / 19
61	907 480 40	Cable union DN10-90	7	InternBDB: BVWV-M160 \| InternKon: 939 020 40 / 18
62	907 476 40	Cable union DN10	2	InternBDB: BVNV-M120 \| InternKon: 939 020 40 / 6
63	0443551210	Clip	2	InternKon: 939 020 40 / 25
64	0443451210	Clip	15	InternKon: 939 020 40 / 28
65	0443451610	Clip	1	InternKon: 939 020 40 / 29
66	0443452110	Clip	25	InternKon: 939 020 40 / 30
67	507 037 98	Nut	47	InternBDB: M 10/985 \| InternKon: 939 020 40 / 27
68	343 610 99	Washer	47	InternBDB: 10,5/6798 \| InternKon: 939 020 40 / 26
69	502 618 98	Clamp set	16	InternBDB: S-3-E/3015 \| InternKon: 939 020 40 / 24
70	515 628 98	Grommet	12	InternBDB: S-3-28/3015 \| InternKon: 939 020 40 / 23
71	504 789 98	Catch	16	InternBDB: S-3/3015 \| InternKon: 939 020 40 / 22
72	504 788 98	Build-up screw	12	InternBDB: S-3/3015 \| InternKon: 939 020 40 / 21
73	308 581 99	Bolt	2	InternBDB: M10x70/931 \| InternKon: 939 020 40 / 20
74	517 326 98	Reducing M16/M12	2	InternBDB: M16x1,5 / M12x1,5 DIN 50262 \| InternKon: 939 020 40 / 9
75	655 627 40	Distributor DN 23/17	1	InternBDB: PMA BVYR-23 17 17 GGG \| InternKon: 939 007 40 / 5
76	940 474 40	Distributor DN 36/29	2	InternBDB: PMA BVYR-36 29 29 GGG \| InternKon: 939 007 40 / 11
77	655 625 40	Distributor DN 12/10	1	InternBDB: PMA BVYR-12 10 10 TTT \| InternKon: 939 007 40 / 10
78	896 558 40	Pipe adapter DN 29/23	1	InternBDB: BAVR-29 G 23 G \| InternKon: 939 007 40 / 6
79	907 999 40	Pipe adapter DN 36/29	2	InternBDB: BAVR-36 G 29 G \| InternKon: 939 007 40 / 12
80	655 810 40	Pipe adapter DN 29/12	1	InternBDB: BAVR-29 G 12 T \| InternKon: 939 007 40 / 13
81	907 947 40	Distributor DN 29/23	1	InternBDB: PMA BVYR-29 23 23GGG \| InternKon: 939 007 40 / 22
82	906 079 40	T-Distributor DN29	4	InternBDB: BFTL-29 29 29 GGG \| InternKon: 939 007 40 / 20
83	896 520 40	End pin	4	InternBDB: Pflitsch B0 3,0x25 \| InternKon: 939 007 40 / 15
84	940 462 40	Insulating tube B6x0,6	-2	InternBDB: B6x0,6 PUR 70Shore \| InternKon: 939 007 40 / 7
85	940 464 40	Insulating tube B8x0,7	-2	InternBDB: B8x0,7 PUR 70Shore \| InternKon: 939 007 40 / 33
86	940 726 40	Light switch	2	InternBDB: Santon 51LC1K6 TL \| InternKon: 944 781 40 / 36
87	440 462 40	Plug	1	InternBDB: 63A CEE 5 Pol. Typ 1114 6H 400V \| InternKon: 946 414 40 / 1
88	939 022 40	Harness- socket 4X6a/4X4/4X3-1X4	1	InternKon: 946 414 40 / 50
89	946 316 40	Retainer	4	InternKon: 946 414 40 / 51
90	056 057 40	Cable	2	InternBDB: M22-CKC01 \| InternKon: 946 414 40 / 15
91	907 877 40	Cable 2x0,75	24	InternBDB: KENPUR 2X0,75MM2 GRAU 21151 \| InternKon: 939 007 40 / 42
92	517 328 98	Reducing M25x1,5 - M20x1,5	3	InternBDB: REDUKT M25x1,5 - M20x1,5 CUZN39PB3 DINEN 50262 \| InternKon: 939 007 40 / 51
93	517 323 98	Nut	3	InternBDB: MU M25x1,5 CUZN39PB3 DINEN 50262 \| InternKon: 939 007 40 / 52
94	655 834 40	Cable protection hose DN 36	-2	InternBDB: VCSG-36B \| InternKon: 939 022 40 / 1
95	655 652 40	Cable protection hose DN 23	-2	InternBDB: VCSG-23B \| InternKon: 939 007 40 / 54
96	940 629 40	Warmth shrink hose	-2	InternBDB: Bьrklin 05060 91F2570 \| InternKon: 939 007 40 / 55
97	056 070 40	Cable sleeve 1,0-1,5	2	InternBDB: 1,0-1,5 \| InternKon: 939 007 40 / 56
98	655 633 40	Pipe adapter DN 17/12	1	InternBDB: PMA NW 17/12 BAVR-17G12T \| InternKon: 939 007 40 / 57
99	907 733 40	T-Distributor DN 23	6	InternBDB: PMA NW 23 BVTR-232323 \| InternKon: 939 007 40 / 58
100	940 666 40	Pipe adapter DN 23/10	4	InternBDB: PMA NW 23/10 BAVR-23/10 \| InternKon: 939 007 40 / 59
101	907 971 40	Pipe adapter DN 23/12	1	InternBDB: PMA NW 23/12 BAVR-23/12 \| InternKon: 939 007 40 / 60
102	795 124 73	Pin	1	InternBDB: 000819105340 PIN 0462-204-12141 KES 08191 \| InternKon: 939 007 40 / 61
103	655 873 40	Cable 1,5 bl	-2	InternBDB: KENPUR-LITZE 1,5MM2 BLAU 090150BL \| InternKon: 939 007 40 / 62
104	655 634 40	Pipe adapter DN 23/17	1	InternBDB: PMA NW 23/17 BAVR-23G17G \| InternKon: 939 007 40 / 63
105	940 471 40	Fitting M16/DN10	1	InternBDB: BVIVG-M160 \| InternKon: 939 007 40 / 16
106	907 500 40	T-Distributor DN 36	1	InternBDB: PMA NW 36 BVTR-363636 \| InternKon: 939 022 40 / 4
107	517 327 98	Reducion M20x1,5 / M16x1,5	2	InternBDB: M20x1,5 / M16x1,5 DIN 50262 \| InternKon: 939 020 40 / 7
108	321 010 99	Bolt	16	InternBDB: M5x25 /84 \| InternKon: 944 782 40 / 2
109	944 978 40	Terminal box assy.	1	InternKon: 939 020 40 / 17
110	944 948 40	Housing empty	1	InternBDB: A105 TL \| InternKon: 944 978 40 / 1
111	507 783 98	Assembly rail	-2	InternBDB: TS 20 ST2LG BK GALZN8C DIN 46277 \| InternKon: 944 978 40 / 3
112	490 925 40	Clamp	4	InternBDB: DR 4/6.1 110 251-05 \| InternKon: 944 978 40 / 4
113	940 722 40	Clamp	2	InternBDB: BADRL PR2 BREITE 6,5 MM \| InternKon: 944 978 40 / 5
114	414 498 40	Cover plate	1	InternBDB: ABP 117600-03 GRAU \| InternKon: 944 978 40 / 6
115	517 332 98	Plug	1	InternBDB: M16x1,5 CUZN39PB3 DINEN 50262 \| InternKon: 944 978 40 / 7
116	940 271 40	Cable union DN10	2	InternBDB: BVNV-M200 \| InternKon: 939 022 40 / 8
117	907 479 40	Cable union DN29	1	InternBDB: BVNV-M329 \| InternKon: 939 022 40 / 9
118	269 078 40	Wire end ferrule	10	InternBDB: H16/28,7 5660.0 \| InternKon: 939 022 40 / 10
119	634 736 40	Cable 2,5sw	-2	InternBDB: KENPUR-LITZE 2,5MM2 schwarz 090250sw \| InternKon: 939 022 40 / 12
120	655 082 40	Cable 2,5gr/ge	-2	InternBDB: KENPUR-LITZE 2,5MM2 grьn gelb 090250gg \| InternKon: 939 022 40 / 13
121	515 218 40	Cable 16,0sw	-2	InternBDB: KENPUR-LITZE 16,0MM2 schwarz 091600sw \| InternKon: 939 022 40 / 14
122	907 554 40	Cable 16,0gr/ge	-2	InternBDB: KENPUR-LITZE 16,0MM2 grьn gelb 091600gg \| InternKon: 939 022 40 / 15

Komatsu PC4000-6E S/N 08202 parts catalog PDF

LIGHTING EQUIPMENT (356-2105b) in PC4000-6E S/N 08202. Diagram image and parts list.
