Diagram image 1 of 2

H455S S/N 15005

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H455S S/N 15005

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options	Reference

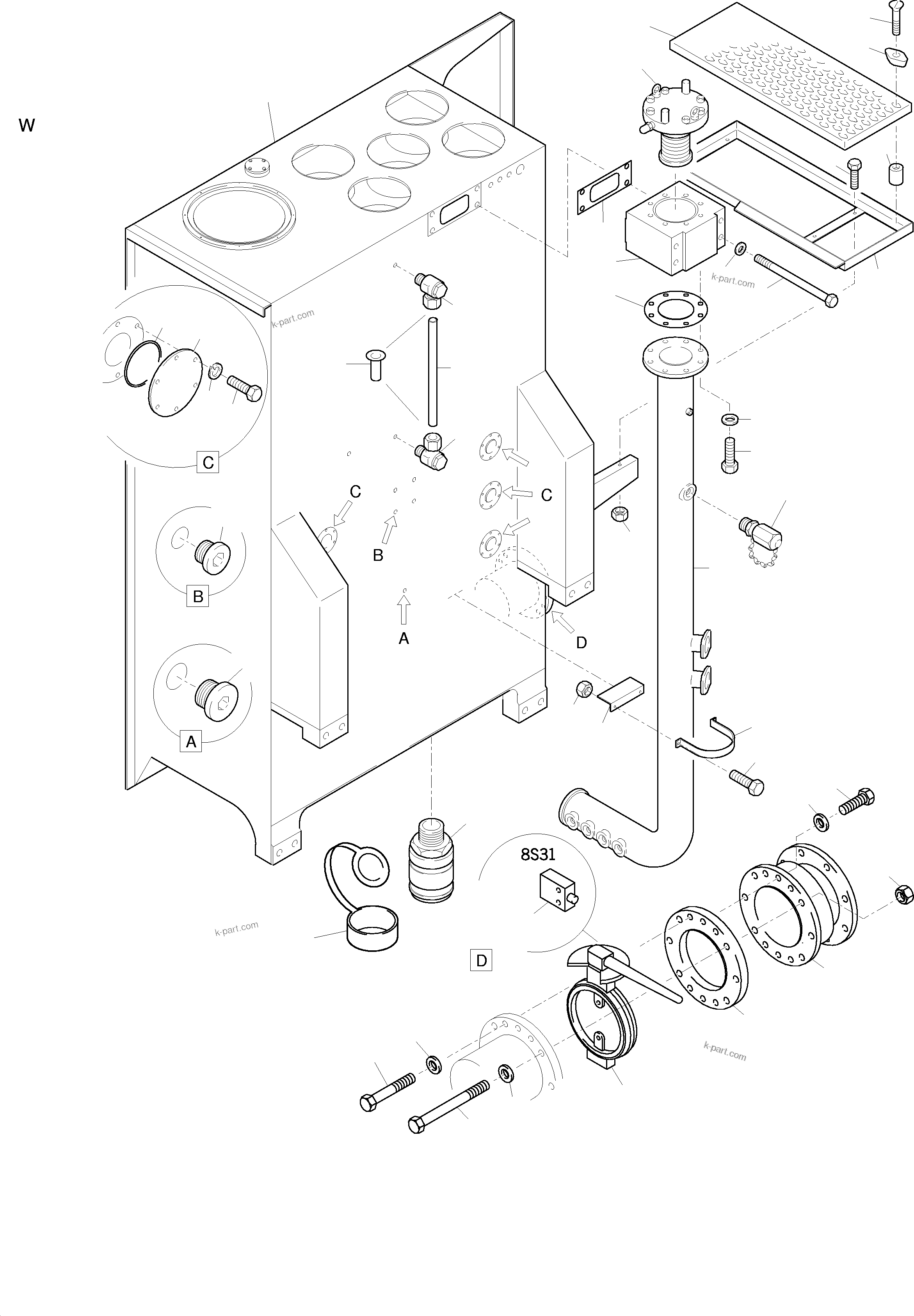

?		Graphic 1	-1
?		Pressure relief valve	1	InternBDB: 576 342 40 \| InternKon: 598 307 40 / 2	090-0416a
?	386 698 40	Valve block	1	InternKon: 598 307 40 / 1
?	594 260 40	Oil tank	1	InternKon: 598 300 40 / 1
?	389 472 40	Seal	1	InternKon: 598 300 40 / 12
?	316 213 99	Washer	4	InternKon: 598 300 40 / 38
?	304 327 99	Bolt	4	InternBDB: M24x330 /931 \| InternKon: 598 300 40 / 27
?	389 473 40	Seal	1	InternKon: 598 300 40 / 36
?	574 564 40	Standpipe	1	InternKon: 598 300 40 / 29
?	316 212 99	Washer	8	InternKon: 598 300 40 / 58
?	500 333 98	Bolt	8	InternBDB: M20x50 /933 \| InternKon: 598 300 40 / 57
?	608 795 40	Frame	1	InternKon: 598 300 40 / 51
?	307 804 99	Bolt	4	InternBDB: M12x30 /933 \| InternKon: 598 300 40 / 59
?	334 600 99	Nut	4	InternBDB: M 12 /985 \| InternKon: 598 300 40 / 60
?	414 480 40	Grating	1	InternKon: 598 300 40 / 61
?	317 319 40	Threaded block	4	InternKon: 598 300 40 / 62
?	317 318 40	Wing nut, plastic	4	InternKon: 598 300 40 / 63
?	502 354 98	Bolt	4	InternKon: 598 300 40 / 64
?	592 810 40	Clamp	1	InternKon: 598 300 40 / 54
?	598 311 40	Angle	1	InternKon: 598 300 40 / 53
?	334 599 99	Nut	2	InternBDB: M 8 \| InternKon: 598 300 40 / 56
?	307 752 99	Bolt	2	InternBDB: M8x20 /933 \| InternKon: 598 300 40 / 55
?	081 495 40	Oil drain coupling	1	InternKon: 598 300 40 / 16
?	081 496 40	Protection cap	1	InternKon: 598 300 40 / 17
?	006 739 98	O-ring	6	InternBDB: 89,2x5,7 \| InternKon: 598 300 40 / 24
?	251 787 40	Cover	6	InternKon: 598 300 40 / 10
?	346 510 99	Lock washer	44	InternKon: 598 300 40 / 41
?	180 477 40	Plug	1	InternBDB: Vsti 1/2 \| InternKon: 598 300 40 / 52
?	324 550 40	Plug	1	InternBDB: 3/4 - NPT \| InternKon: 598 300 40 / 50
?	007 107 98	Union	2	InternBDB: 10-LM \| InternKon: 598 300 40 / 45
?	211 255 99	Plastic pipe Ш 10 Bulk ware, state length required	-2	InternKon: 598 300 40 / 46
?	501 539 98	Sleeve	2	InternKon: 598 300 40 / 47
?	592 801 40	Butterfly valve DN 200	1	InternKon: 598 300 40 / 15
?	500 716 40	Flange	1	InternKon: 598 300 40 / 43
?	440 723 40	Compensator DN 200	1	InternKon: 598 300 40 / 25
?	308 670 99	Bolt	4	InternBDB: M20x100 /931 \| InternKon: 598 300 40 / 35
?	340 470 99	Washer	12	InternBDB: Ш 21 \| InternKon: 598 300 40 / 44
?	308 675 99	Bolt	6	InternBDB: M20x150 /931 \| InternKon: 598 300 40 / 39
?	307 845 99	Bolt	2	InternBDB: M20x50 /933 \| InternKon: 598 300 40 / 28
?	334 686 99	Nut	6	InternBDB: M 20x985 \| InternKon: 598 300 40 / 31
?	763 519 73	Limit switch	1	InternBDB: Schaefer KL-ZES
?	153 646 40	Test coupling	1	InternKon: 598 300 40 / 22

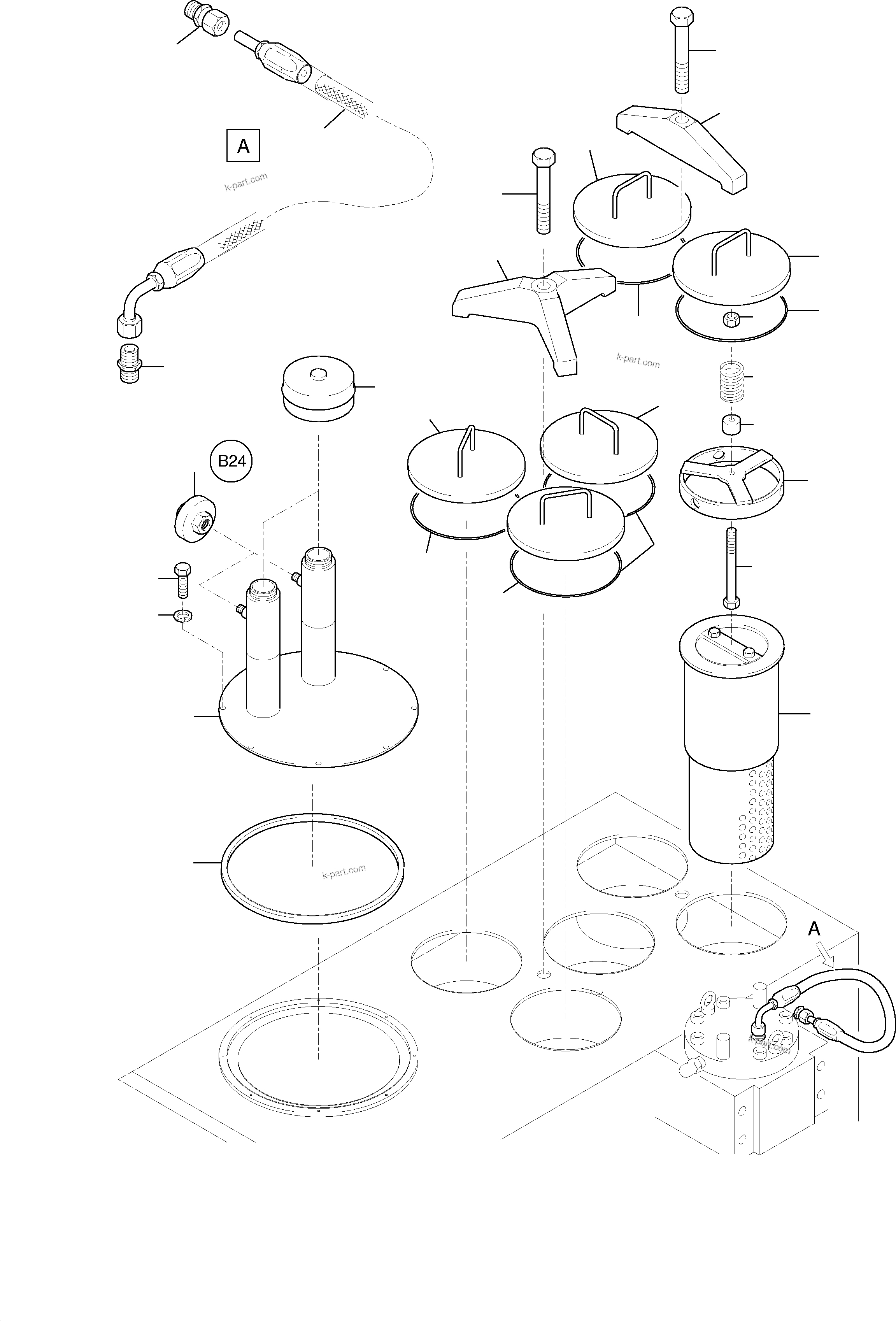

?		Graphic 2	-1
?		Filter	2	InternBDB: 440 479 40 \| InternKon: 598 300 40 / 14	090-5586
?		Return oil filter	5	InternBDB: 655 234 40 \| InternKon: 598 300 40 / 13	991-0099
?	308 588 99	Bolt	5	InternBDB: M10x130 /931 \| InternKon: 598 300 40 / 34
?	355 097 40	Filter cover	5	InternKon: 598 300 40 / 4
?	621 587 40	Bushing	5	InternKon: 598 300 40 / 9
?	366 504 40	Compression spring	5	InternKon: 598 300 40 / 8
?	006 806 98	O-ring	5	InternBDB: 275x5 \| InternKon: 598 300 40 / 23
?	428 114 40	Cover	5	InternKon: 598 300 40 / 5
?	332 113 99	Nut	5	InternBDB: M 10 \| InternKon: 598 300 40 / 37
?	436 040 40	U-bolt	1	InternKon: 598 300 40 / 7
?	630 086 40	U-bolt	1	InternKon: 598 300 40 / 21
?	304 309 99	Bolt	2	InternBDB: M30x200 /931 \| InternKon: 598 300 40 / 26
?	512 324 98	Hose DN 12 x 530	1	InternBDB: DOL 15 / DOL 15 - 90
?		Union	1
?		Union	1
?	650 327 40	Cover	1	InternKon: 598 300 40 / 3
?	561 892 40	Seal	1	InternKon: 598 300 40 / 18
?	307 752 99	Bolt	10	InternBDB: M8x20 /933 \| InternKon: 598 300 40 / 32
?	346 510 99	Lock washer	10	InternBDB: 8 \| InternKon: 598 300 40 / 41
?	255 721 40	Maintenance switch	2	InternKon: 630 175 40 / 20
