Diagram image 1 of 3

H455-SD S/N 15009

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H455-SD S/N 15009

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H455-SD S/N 15009

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options

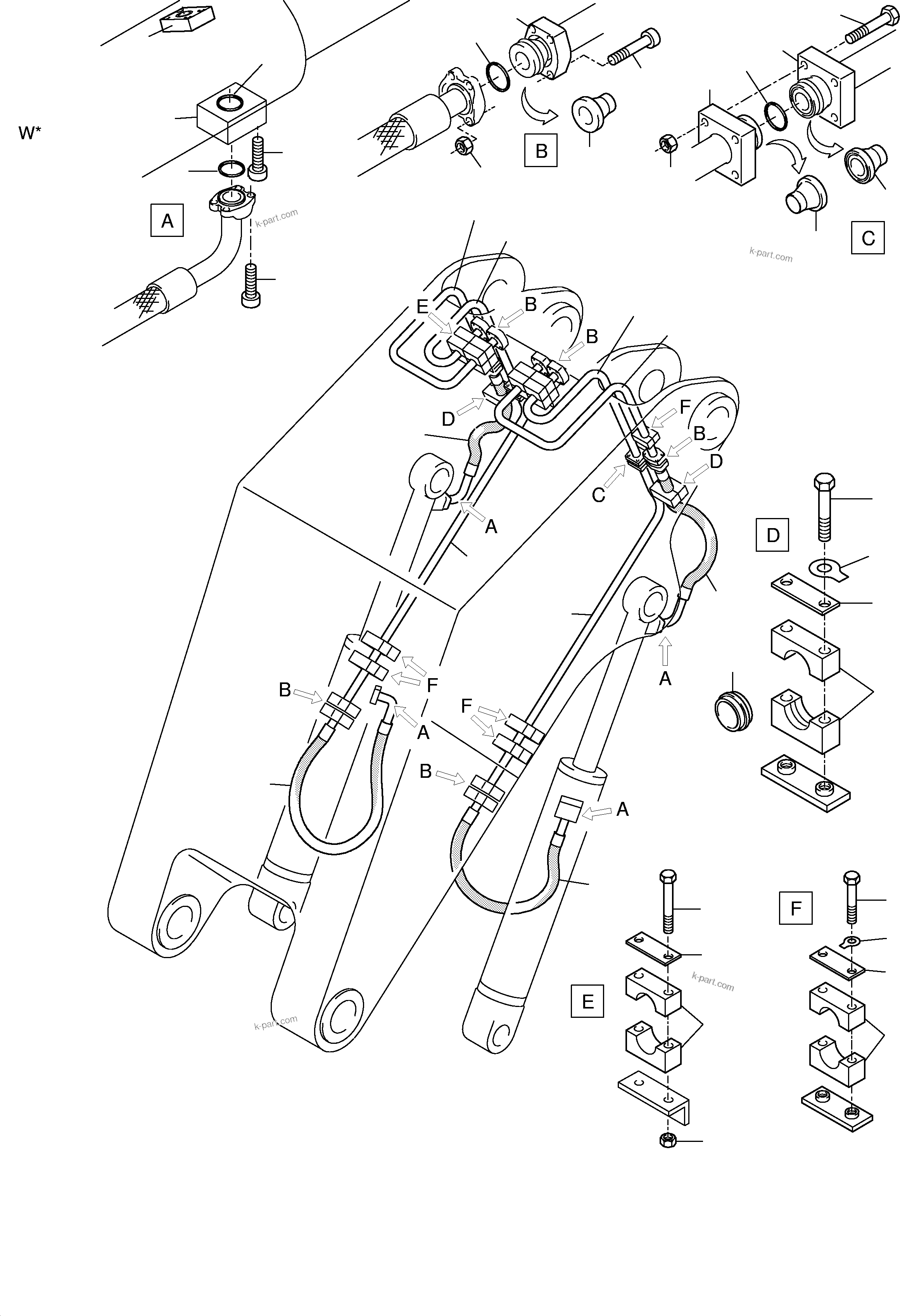

?		Graphic 1	-1
?	608 670 40	Bullclam bucket stick	1	InternBDB: E-ST / SK 622 000 40 \| InternKon: KO-Liste 647 500 40 / 2
?	763 474 73	Bullclam bucket stick with bushings	1	InternBDB: E-ST
?	767 559 73	Bullclam bucket stick with bushings and pipes	1	InternBDB: E-ST
?	514 161 98	Hose assy. DN 50 x 4200	2	InternBDB: FS 2 / FS 2 90 \| InternKon: 608 670 40 / 14
?	763 465 73	Pipe assy. Ш 65	2	InternBDB: 653 109 40 \| InternKon: 608 670 40 / 47
?	763 467 73	Pipe assy. Ш 65	1	InternBDB: 653 131 40 \| InternKon: 608 670 40 / 39
?	763 466 73	Pipe assy. Ш 65	1	InternBDB: 653 132 40 \| InternKon: 608 670 40 / 40
?	504 448 98	Flange	2	InternBDB: FE-6500-32/6 \| InternKon: 608 670 40 / 38
?	319 313 99	Bolt	8	InternBDB: M20x120 /912 \| InternKon: 608 670 40 / 26
?	504 449 98	Collar ring	4	InternBDB: KO-6580-32 /011 747 99 \| InternKon: 608 670 40 / 36
?	385 243 40	Quadring	4	InternBDB: 58,1x2,79x3,2 \| InternKon: 608 670 40 / 37
?	332 338 99	Nut	16	InternBDB: M 20 /934 \| InternKon: 608 670 40 / 29
?	308 612 99	Bolt	8	InternBDB: M12x100 /931 \| InternKon: 608 670 40 / 24
?	509 310 98	Locking plate	16	InternBDB: SI 6 /011 839 99 \| InternKon: 608 670 40 / 30
?	534 008 99	Cover plate	8	InternBDB: S-DP-A-4 /3015 \| InternKon: 608 670 40 / 34
?	504 446 98	Half clamp	8	InternBDB: S-4-G-65 /3015 \| InternKon: 608 670 40 / 32
?	308 641 99	Bolt	4	InternBDB: M16x130 /931 \| InternKon: 608 670 40 / 22
?	509 311 98	Locking plate	4	InternBDB: SI 7 /011 839 99 \| InternKon: 608 670 40 / 07
?	500 398 98	Cover plate	2	InternBDB: S-DP-A-5 /3015 \| InternKon: 608 670 40 / 35
?	504 853 98	Half clamp	4	InternBDB: S-5-E /3015 \| InternKon: 608 670 40 / 33
?	504 854 98	Insert	2	InternBDB: S-5-72 /3015 \| InternKon: 608 670 40 / 28
?	502 538 98	Bolt	8	InternBDB: M20x150 /931 \| InternKon: 608 670 40 / 19
?	504 898 98	Flange	4	InternBDB: FE-6500 /011 747 99 \| InternKon: 608 670 40 / 49
?	504 461 98	Collar ring	2	InternBDB: K-6580-32 \| InternKon: 608 670 40 / 48
?	504 445 98	Half clamp	8	InternBDB: S-4-R-65 /3015 \| InternKon: 608 670 40 / 31

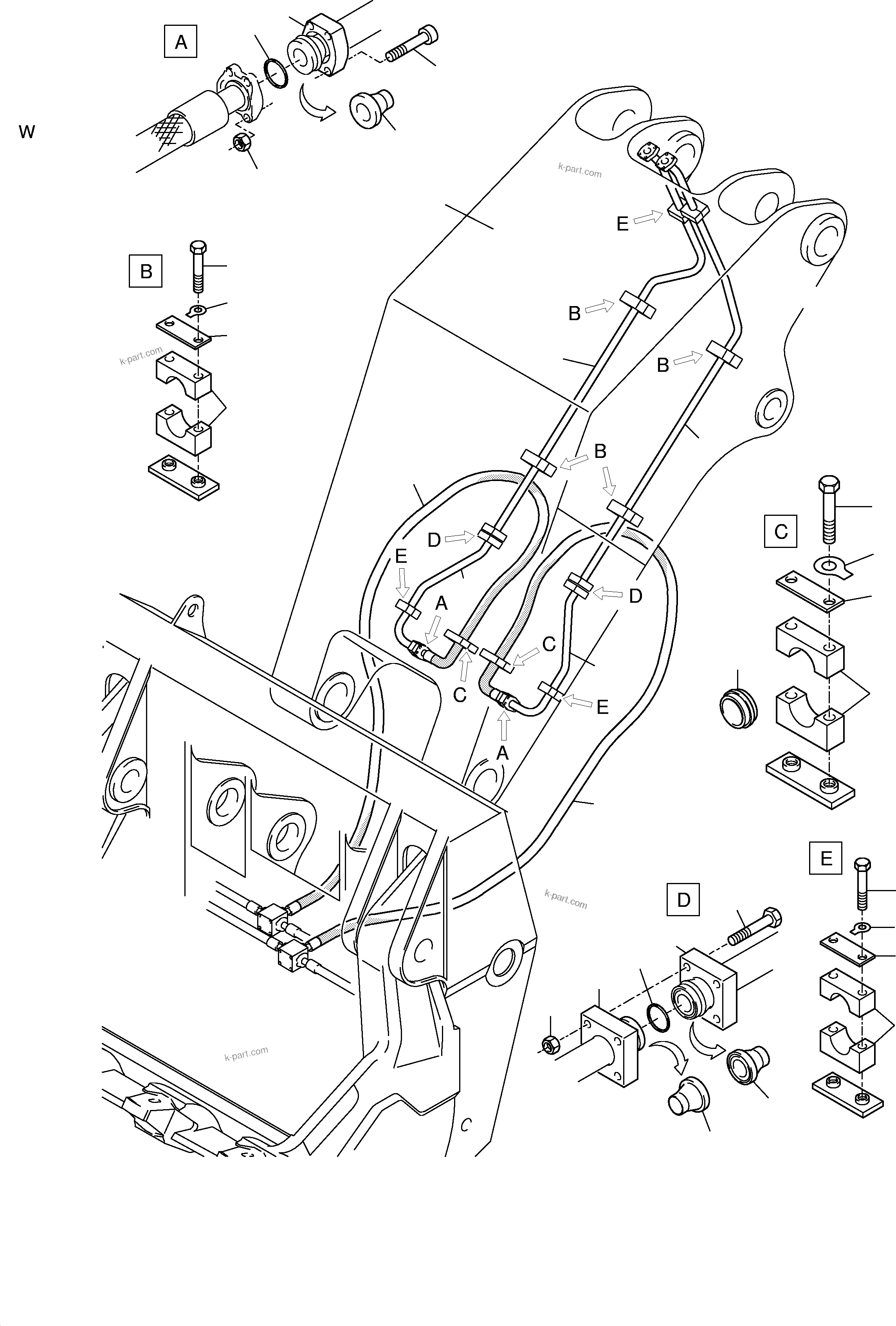

?		Graphic 2	-1
?	653 916 40	Connector plate	1	InternKon: 636 518/519 40 / 2
?	653 913 40	Locking plate	1	InternKon: 636 518/519 40 / 3
?	319 212 99	Bolt	4	InternBDB: M16x150 /912 \| InternKon: 636 518/519 40 / 4
?	319 288 99	Bolt	4	InternBDB: M16x50 /912 \| InternKon: 636 518/519 40 / 5
?	385 243 40	Flange seal	2	InternBDB: 2" NBR 90 \| InternKon: 636 518/519 40 / 6
?	512 534 98	Hose assy. DN 50 x 3100	2	InternBDB: FS 2 / FS 2 90 \| InternKon: 608 670 40 / 51
?	767 555 73	Pipe assy. Ш 65	1	InternBDB: 883 509 40 \| InternKon: 608 670 40 / 46
?	767 556 73	Pipe assy. Ш 65	1	InternBDB: 883 508 40 \| InternKon: 608 670 40 / 45
?	763 470 73	Pipe assy. Ш 65	1	InternBDB: 653 133 40 \| InternKon: 608 670 40 / 41
?	767 557 73	Pipe assy. Ш 65	1	InternBDB: 883 506 40 \| InternKon: 608 670 40 / 42
?	763 472 73	Pipe assy. Ш 65	1	InternBDB: 653 135 40 \| InternKon: 608 670 40 / 43
?	767 558 73	Pipe assy. Ш 65	1	InternBDB: 883 507 40 \| InternKon: 608 670 40 / 44
?	512 535 98	Hose assy. DN 50 x 1700	2	InternBDB: FS 2 / FS 2 90 \| InternKon: 608 670 40 / 50
?	319 305 99	Bolt	16	InternBDB: M20x60 /912 \| InternKon: 608 670 40 / 25
?	385 243 40	Quadring	10	InternBDB: 58,1x2,79x3,2 \| InternKon: 608 670 40 / 37
?	504 448 98	Flange	6	InternBDB: FE-6500-32/6 \| InternKon: 608 670 40 / 38
?	319 313 99	Bolt	24	InternBDB: M20x120 /912 \| InternKon: 608 670 40 / 26
?	504 449 98	Collar ring	6	InternBDB: KO-6580-32 \| InternKon: 608 670 40 / 36
?	332 338 99	Nut	24	InternBDB: M 20 /934 \| InternKon: 608 670 40 / 29
?	502 538 98	Bolt	8	InternBDB: M20x150 /931 \| InternKon: 608 670 40 / 19
?	504 898 98	Flange	4	InternBDB: FE-6500 \| InternKon: 608 670 40 / 49
?	504 461 98	Collar ring	2	InternBDB: K-6580-32 \| InternKon: 608 670 40 / 48
?	308 641 99	Bolt	4	InternBDB: M16x130 /931 \| InternKon: 608 670 40 / 22
?	509 311 98	Locking plate	4	InternBDB: SI 7 /011 839 99 \| InternKon: 608 670 40 / 07
?	500 398 98	Cover plate	2	InternBDB: S-DP-A-5 /3015 \| InternKon: 608 670 40 / 35
?	504 853 98	Half clamp	4	InternKon: 608 670 40 / 33
?	504 854 98	Insert	2	InternBDB: S-5-72 /3015 \| InternKon: 608 670 40 / 28
?	308 615 99	Bolt	16	InternBDB: M12x130 /931 \| InternKon: 608 670 40 / 23
?	534 008 99	Cover plate	14	InternBDB: S-DP-A-4 /3015 \| InternKon: 608 670 40 / 34
?	504 445 98	Half clamp	28	InternBDB: S-4-R-65 /3015 \| InternKon: 608 670 40 / 31
?	332 353 99	Nut	16	InternBDB: M 12 /934 \| InternKon: 608 670 40 / 27
?	308 612 99	Bolt	12	InternBDB: M12x100 /931 \| InternKon: 608 670 40 / 24
?	509 310 98	Locking plate	12	InternBDB: SI 6 \| InternKon: 608 670 40 / 30
?		Graphic 3	-1
?	651 387 40	Bushing	4	InternKon: 608 670 40 / 02
?	651 386 40	Bushing	2	InternKon: 608 670 40 / 03
?	651 379 40	Bushing	2	InternKon: 608 670 40 / 08
?	651 384 40	Bushing	2	InternKon: 608 670 40 / 09
?	651 376 40	Pin with plate	1	InternKon: 608 670 40 / 10
?	462 208 40	Catch	6	InternKon: 608 670 40 / 11
?	462 207 40	Shackle	1	InternKon: 608 670 40 / 12
?	307 825 99	Bolt	12	InternKon: 608 670 40 / 20
?	462 209 40	Shackle	2	InternKon: 608 670 40 / 15
?	651 374 40	Pin with plate	2	InternKon: 608 670 40 / 13
?	651 380 40	Bushing	2	InternKon: 608 670 40 / 06
?	651 381 40	Bushing	2	InternKon: 608 670 40 / 05
?	651 382 40	Bushing	4	InternKon: 608 670 40 / 04
?	651 371 40	Pin with plate	2	InternKon: 608 670 40 / 16
?	480 997 40	Catch	4	InternKon: 608 670 40 / 17
?	651 370 40	Shackle	2	InternKon: 608 670 40 / 18
?	307 826 99	Bolt	8	InternKon: 608 670 40 / 21

Komatsu H455-SD S/N 15009 parts catalog PDF

BULLCLAM BUCKET STICK (515-4200b) in H455-SD S/N 15009. Diagram image and parts list.
