Diagram image 1 of 7

PC4000-6E S/N 08202

1 1 110 110 110 110 122 122 122 122 24 25 25 25 25 27 28 30 31 32 32 33 33 34 35 35 36 37 37 38 40 40 41 41 46 46 46 46 50 56 7 7 82 83 84 85 86 86 87 87 88 89

PC4000-6E S/N 08202

110 110 110 110 122 122 122 122 24 25 25 25 25 27 28 29 29 30 31 32 32 33 33 34 35 35 36 37 37 38 40 40 41 41 46 46 46 46 51 57 7 7 82 83 84 85 86 86 87 87 88 89

PC4000-6E S/N 08202

100 102 110 110 110 24 25 25 26 26 28 29 29 31 32 33 33 34 35 36 37 38 38 40 40 41 41 43 47 52 52 53 53 58 58 59 59 63 63 65 65

PC4000-6E S/N 08202

31 32 33 34 35 36 37 38 40 41 60 60 64 64 66 66 66 67 68 69 69 70 70 71 71 72 73 74 75 76 77

PC4000-6E S/N 08202

01 02 03 04 05 06 07 07 08 09 10 11 12 13 14 15 16 17 18 18 18 19 19 19 20 20 21 21 22 23 78 79 80 81

PC4000-6E S/N 08202

1 110 110 122 122 24 24 25 25 31 32 33 33 34 35 39 42 44 45 48 49 54 55 61 61 62 62 7 7

PC4000-6E S/N 08202

104 105 107 108 109 11 110 110 110 111 112 113 114 115 116 117 118 119 119 120 121 19 24 25 25 26 26 28 29 29

#	Part Number	Partname	Quantity	Options
01	900 010 40	Boom weldment	1	InternKon: 900 050 40 / 1
02	900 653 40	Pin (Standard)	2	InternKon: 900 050 40 / 2
03	900 654 40	Pin (Standard)	2	InternKon: 900 050 40 / 3
04	900 655 40	Pin (Standard)	2	InternKon: 900 050 40 / 4
05	915 899 40	Pin (Cold weather design)	1	InternKon: 902 724 40 / 7
06	900 690 40	Bushing	2	InternBDB: Zchn. 630 333 40 \| InternKon: 900 050 40 / 6
07	900 656 40	Flanged bush	4	InternBDB: Zchn. 872 434 40 \| InternKon: 900 050 40 / 5
08	900 750 40	Axle stirrup	4	InternKon: 900 050 40 / 7
09	900 657 40	Axle stirrup	4	InternKon: 900 050 40 / 8
10	872 463 40	Axle stirrup	4	InternKon: 900 050 40 / 9
11	650 426 40	Axle stirrup	2	InternKon: 902 724 40 / 4
12	900 658 40	Cover	2	InternKon: 900 050 40 / 11
13	890 988 40	Cover	2	InternKon: 900 050 40 / 10
14	900 659 40	Cover	2	InternKon: 900 050 40 / 12
15	890 987 40	Ring	2	InternKon: 900 050 40 / 13
16	900 660 40	Ring	2	InternKon: 900 050 40 / 14
17	900 661 40	Ring	2	InternKon: 900 050 40 / 15
18	307 829 99	Bolt	32	InternBDB: M16x65 / DIN 933 \| InternKon: 900 050 40 / 16
19	517 123 98	Washer	51	InternBDB: 16 \| InternKon: 900 050 40 / 17
20	907 020 40	Seal ring	4	InternBDB: z. Zchg. 575 861 40 \| InternKon: 900 050 40 / 19
21	907 024 40	Seal ring	4	InternBDB: n. Zchg. 575 861 40 \| InternKon: 900 050 40 / 18
22	308 407 99	Bolt	4	InternBDB: M24x100 / DIN 931 / 10.9 \| InternKon: 902 724 40 / 5
23	340 471 99	Washer	4	InternBDB: 25 / DIN 125 \| InternKon: 902 724 40 / 6
24	504 445 98	Clamp set	22	InternBDB: S-4-R-65 / DIN 3015 \| InternKon: 900 050 40 / 20
25	534 008 99	Cover plate	51	InternBDB: S-DP-A-4 / DIN 3015 \| InternKon: 900 050 40 / 24
26	510 151 98	Bolt	30	InternBDB: M12x120 / DIN 933 \| InternKon: 900 050 40 / 25
27	504 446 98	Clamp set	4	InternBDB: S-4-G-65 / DIN 3015 \| InternKon: 900 050 40 / 21
28	502 976 98	Clamp set	16	InternBDB: S-4-R-50 / DIN 3015 \| InternKon: 900 050 40 / 22
29	332 334 99	Nut	36	InternBDB: M12 / DIN 934 \| InternKon: 900 050 40 / 26
30	502 977 98	Clamp set	8	InternBDB: S-4-G-50 / DIN 3015 \| InternKon: 900 050 40 / 23
31	504 448 98	Flange	16	InternBDB: FE-6500-32/6 \| InternKon: 900 050 40 / 33
32	504 449 98	Collar ring	18	InternBDB: KO-6580-32 \| InternKon: 900 050 40 / 35
33	385 243 40	Flange seal	24	InternBDB: 2" NBR 90 \| InternKon: 900 050 40 / 37
34	319 313 99	Bolt	64	InternBDB: M20x120 /912 10.9 \| InternKon: 900 050 40 / 39
35	504 662 98	Nut	72	InternBDB: M 20 /934 \| InternKon: 900 050 40 / 42
36	500 127 98	Flange	12	InternBDB: FE-5000-24/6 \| InternKon: 900 050 40 / 34
37	504 449 98	Collar ring	18	InternKon: 900 050 40 / 36
38	319 292 99	Bolt	56	InternBDB: M16x90 /912 10.9 \| InternKon: 900 050 40 / 41
39	319 305 99	Bolt	24	InternBDB: M20x60 /912 10.9 \| InternKon: 900 050 40 / 40
40	356 209 40	Flange seal	18	InternBDB: 1 1/2 NBR 90 \| InternKon: 900 050 40 / 38
41	332 355 99	Nut	75	InternBDB: M 16 /934 \| InternKon: 900 050 40 / 43
42	301 894 40	Angle	4	InternKon: 900 050 40 / 27
43	911 174 40	Retainer	1	InternKon: 890 126 40 / 28
44	483 552 40	Angle l.h.	1	InternKon: 890 126 40 / 29
45	483 549 40	Angle r.h.	1	InternKon: 890 126 40 / 30
46	890 939 40	Angle	10	InternKon: 890 126 40 / 31
47	301 893 40	Angle	1	InternKon: 890 126 40 / 32
48	769 895 73	Pipe assy. Ш 65	1	InternBDB: 900 662 40 \| InternKon: 890 288 40 / 51
49	769 896 73	Pipe assy. Ш 65	1	InternBDB: 900 663 40 \| InternKon: 890 288 40 / 52
50	770 147 73	Pipe assy. Ш 65	1	InternBDB: 910 273 40 \| InternKon: 890 288 40 / 54
51	770 148 73	Pipe assy. Ш 65	1	InternBDB: 910 276 40 \| InternKon: 890 288 40 / 69
52	769 899 73	Pipe assy. Ш 65	1	InternBDB: 900 666 40 \| InternKon: 890 288 40 / 55
53	769 900 73	Pipe assy. Ш 65	1	InternBDB: 900 667 40 \| InternKon: 890 288 40 / 56
54	769 901 73	Pipe assy. Ш 65	1	InternBDB: 900 668 40 \| InternKon: 890 288 40 / 57
55	769 902 73	Pipe assy. Ш 65	1	InternBDB: 900 669 40 \| InternKon: 890 288 40 / 58
56	770 149 73	Pipe assy. Ш 50	2	InternBDB: 910 274 40 \| InternKon: 890 287 40 / 60
57	770 150 73	Pipe assy. Ш 50	2	InternBDB: 910 277 40 \| InternKon: 890 287 40 / 70
58	769 905 73	Pipe assy. Ш 50	1	InternBDB: 900 672 40 \| InternKon: 890 287 40 / 61
59	769 906 73	Pipe assy. Ш 50	1	InternBDB: 900 673 40 \| InternKon: 890 287 40 / 62
60	940 384 40	Hose assy. DN 50x3000	2	InternBDB: GH466-32x3000 / FS 2 /FS 2-90 \| InternKon: 900 050 40 / 44
61	940 384 40	Hose assy. DN 50x3000	2	InternBDB: GH466-32x3000 / FS 2 /FS 2-90 \| InternKon: 900 050 40 / 45
62	940 376 40	Hose assy. DN 50x2450	2	InternBDB: GH466-32X 2450 / FS 2 /FS 2-90 \| InternKon: 900 050 40 / 46
63	940 323 40	Hose assy. DN 50x2600	2	InternBDB: GH466-32X 2600 / FS 2 /FS 2 \| InternKon: 900 050 40 / 47
64	516 641 98	Hose assy. DN 40x2850	4	InternBDB: FS 1 1/2 /FS 1 1/2 \| InternKon: 900 050 40 / 48
65	515 843 98	Hose assy. DN 40x2600	2	InternBDB: FS 1 1/2 /FS 1 1/2 \| InternKon: 900 050 40 / 49
66	900 674 40	Distribution block assy.	2	InternKon: 900 050 40 / 50
67	505 212 98	Grommet 68	2	InternBDB: S-5-68 / DIN 3015 \| InternKon: 900 674 40 / 3
68	504 926 98	Grommet 32	1	InternBDB: S-3-32 / DIN 3015 \| InternKon: 900 674 40 / 5
69	504 853 98	Clamp set	6	InternBDB: S-5-E / DIN 3015 \| InternKon: 900 674 40 / 2
70	502 618 98	Clamp set	1	InternBDB: S-3-E / DIN 3015 \| InternKon: 900 674 40 / 4
71	901 456 40	Strip	2	InternKon: 900 674 40 / 1
72	534 004 99	Cover plate	1	InternBDB: S-DP-A-3 / DIN 3015 \| InternKon: 900 674 40 / 8
73	308 643 99	Bolt	12	InternBDB: M16x160 / DIN 931 \| InternKon: 900 674 40 / 6
74	308 584 99	Bolt	2	InternBDB: M10x90 / DIN 931 \| InternKon: 900 674 40 / 9
75	334 601 99	Nut	12	InternBDB: M16 / DIN 985 \| InternKon: 900 674 40 / 7
76	507 037 98	Nut	2	InternBDB: M10 / DIN 934 \| InternKon: 900 674 40 / 10
77	515 846 98	Grommet 57	4	InternBDB: S-5-57 / DIN 3015 \| InternKon: 900 674 40 / 11
78	913 601 40	Pin (Cold weather design)	2
79	913 602 40	Pin (Cold weather design)	2
80	913 603 40	Pin (Cold weather design)	2
81	915 899 40	Pin (Cold weather design)	1
82	770 151 73	Pipe Ш 65 assy.	2	InternBDB: 910 272 40 \| InternKon: 890 288 40 / 53
83	770 152 73	Pipe Ш 50 assy.	4	InternBDB: 910 268 40 \| InternKon: 890 287 40 / 59
84	502 538 98	Bolt	8	InternBDB: M 20x150 / DIN 931 / 10.9 \| InternKon: 890 287 40 / 63
85	504 461 98	Collar ring	2	InternBDB: K-6580-32 \| InternKon: 890 287 40 / 65
86	504 898 98	Flange	4	InternBDB: FE-6500 \| InternKon: 890 287 40 / 64
87	501 673 98	Flange	8	InternBDB: FE-5000 \| InternKon: 890 287 40 / 67
88	308 423 99	Bolt	16	InternBDB: M16x120 / DIN 931 / 10.9 \| InternKon: 890 287 40 / 66
89	501 898 98	Collar ring	4	InternBDB: K-5060-24 \| InternKon: 890 287 40 / 68
100	307 829 99	Bolt	3	InternBDB: M16x50 / DIN 993 \| InternKon: 900 050 40 / 88
102	911 173 40	Angle	1	InternKon: 900 050 40 / 71
104	502 371 98	Clamp set	6	InternBDB: S-4-E \| InternKon: 900 050 40 / 76
105	502 626 98	Grommet	6	InternBDB: S-4-56,4 / DIN 3015 \| InternKon: 900 050 40 / 77
107	308 616 99	Bolt	12	InternBDB: M12x140 / DIN 931 \| InternKon: 900 050 40 / 83
108	937 611 40	Angle	1	InternKon: 900 050 40 / 74
109	307 806 99	Bolt	8	InternBDB: M12x40 / DIN 931 \| InternKon: 900 050 40 / 84
110	517 118 98	Disc	114	InternBDB: SG-SHB 12 \| InternKon: 900 050 40 / 85
111	937 609 40	Retainer	4	InternKon: 900 050 40 / 73
112	500 398 98	Weld on plate	8	InternBDB: S-AP-A-5 \| InternKon: 900 050 40 / 81
113	509 064 98	Clamp set	8	InternBDB: S-5-E \| InternKon: 900 050 40 / 78
114	505 212 98	Grommet	8	InternBDB: S-5-68 \| InternKon: 900 050 40 / 79
115	304 352 99	Bolt	16	InternBDB: M16x140 / DIN 931 / 10.9 \| InternKon: 900 050 40 / 82
116	943 158 40	Protection plate	3	InternBDB: 4x220x239,6 / RSt37-2 \| InternKon: 900 050 40 / 90
117	935 549 40	Protection plate	2	InternBDB: 4x200x352 / RSt37-2 \| InternKon: 900 050 40 / 91
118	935 546 40	Protection plate	2	InternBDB: 4x272x370 / RSt37-2 \| InternKon: 900 050 40 / 92
119	534 009 99	Weld on plate	11	InternBDB: S-AP-A-4 / DIN 3015 / W1 \| InternKon: 900 050 40 / 93
120	502 658 98	Clamp set	-2	InternBDB: S-4-G-56 / DIN 3015 / PP \| InternKon: 900 050 40 / 94
121	943 171 40	Protection plate	2	InternBDB: 4x183x225 \| InternKon: 900 050 40 / 95
122	308 613 99	Bolt	72	InternBDB: M12x110 / DIN 931 / 8.8 \| InternKon: 900 050 40 / 96

Komatsu PC4000-6E S/N 08202 parts catalog PDF

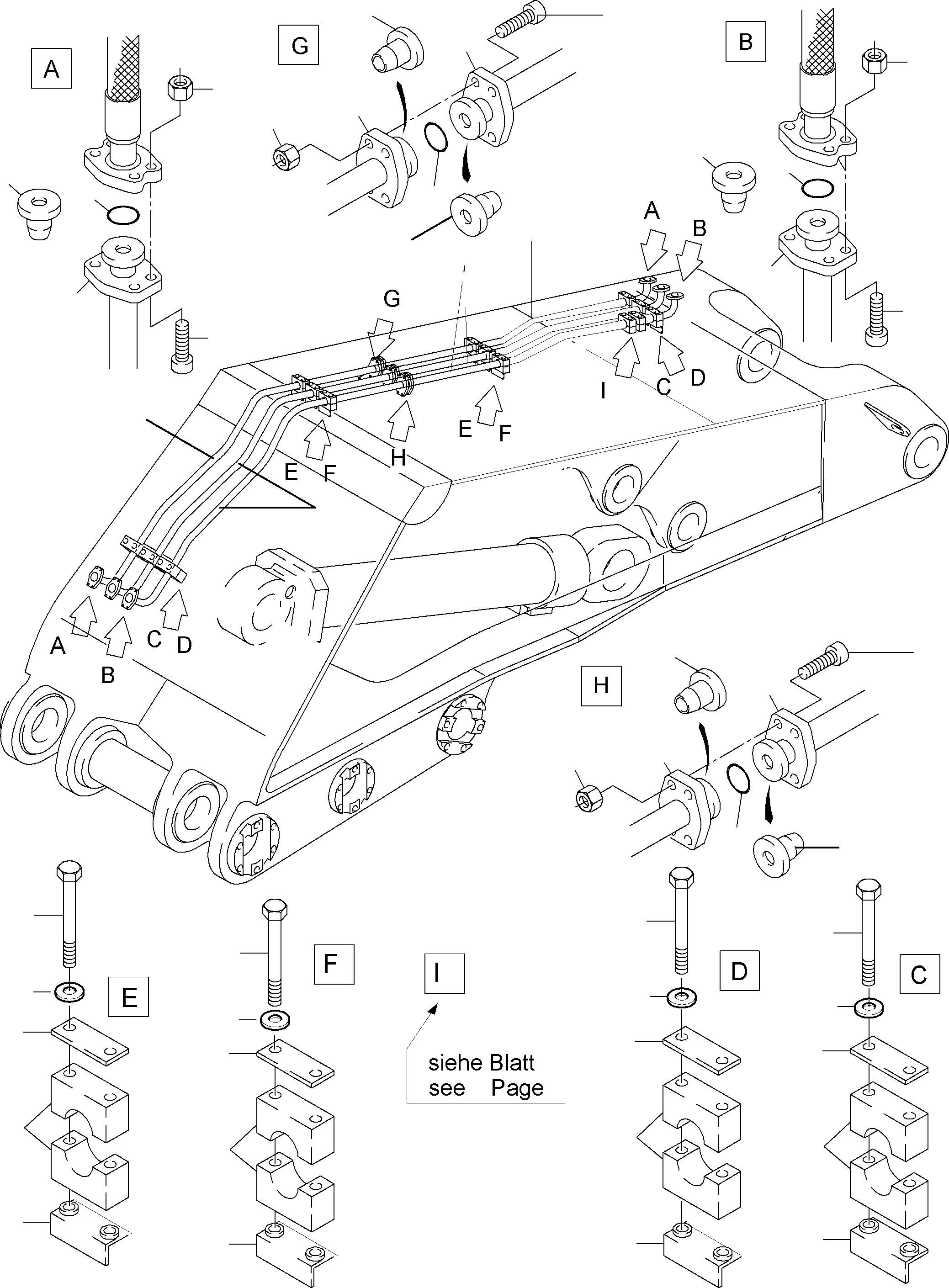

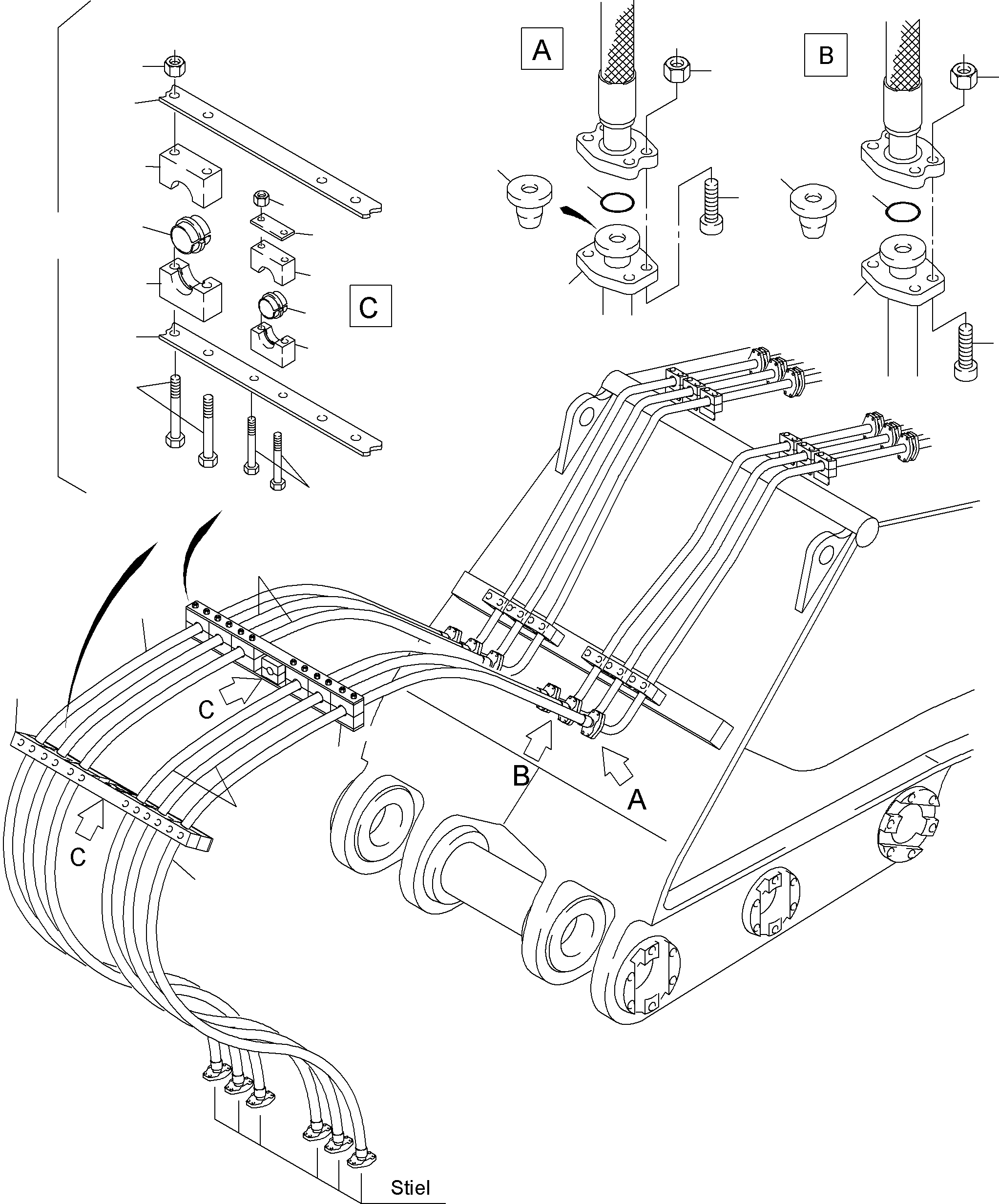

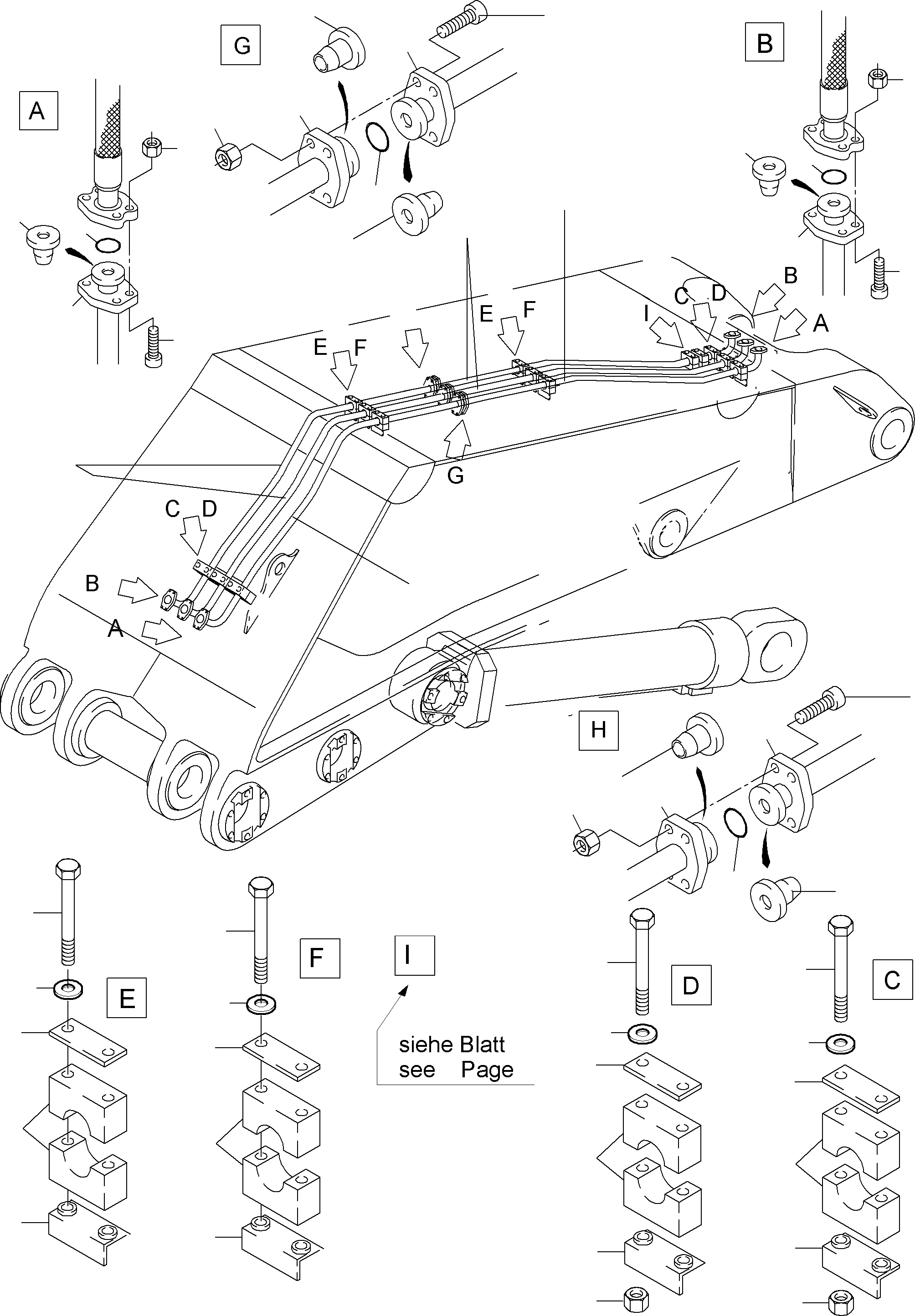

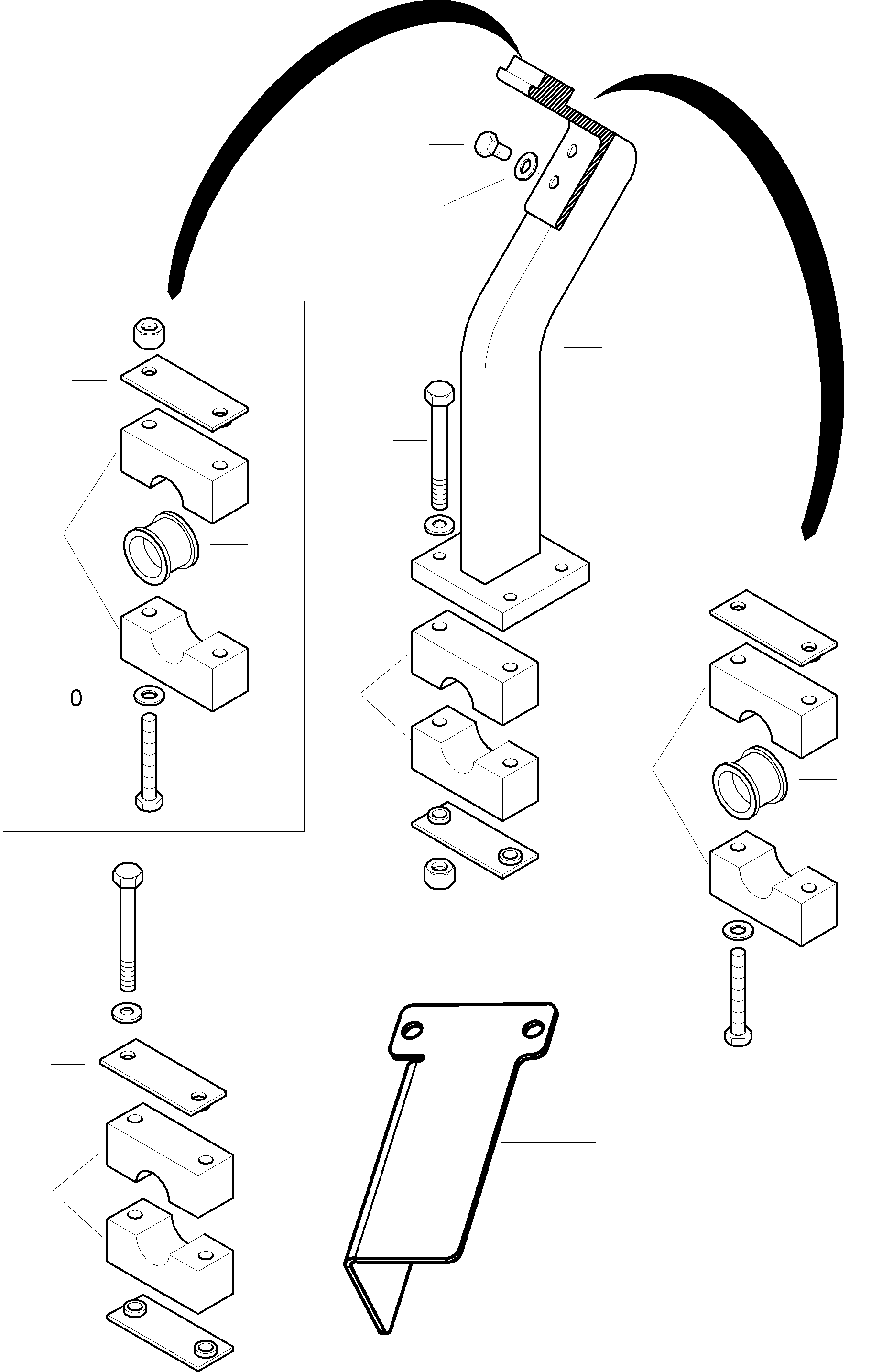

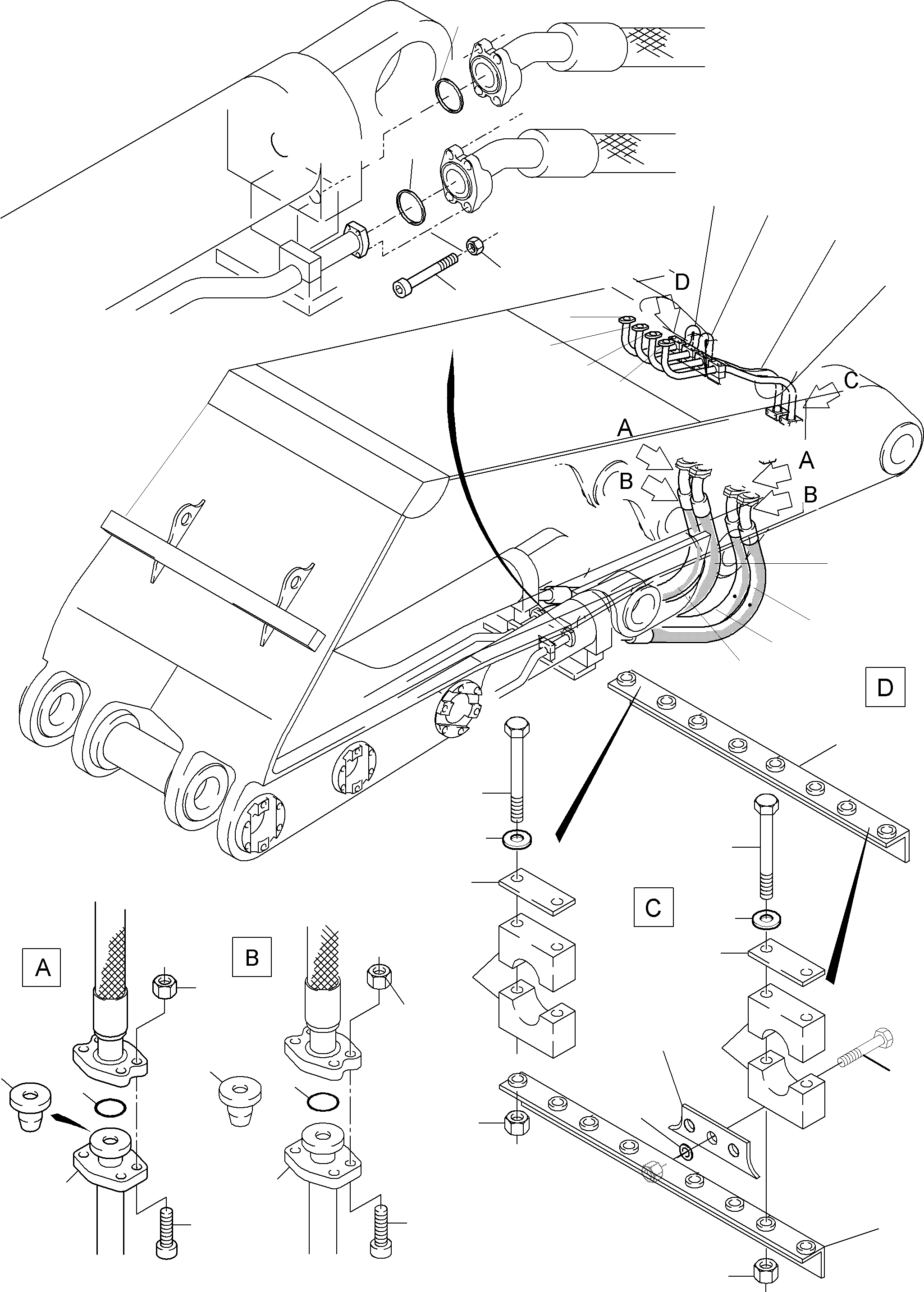

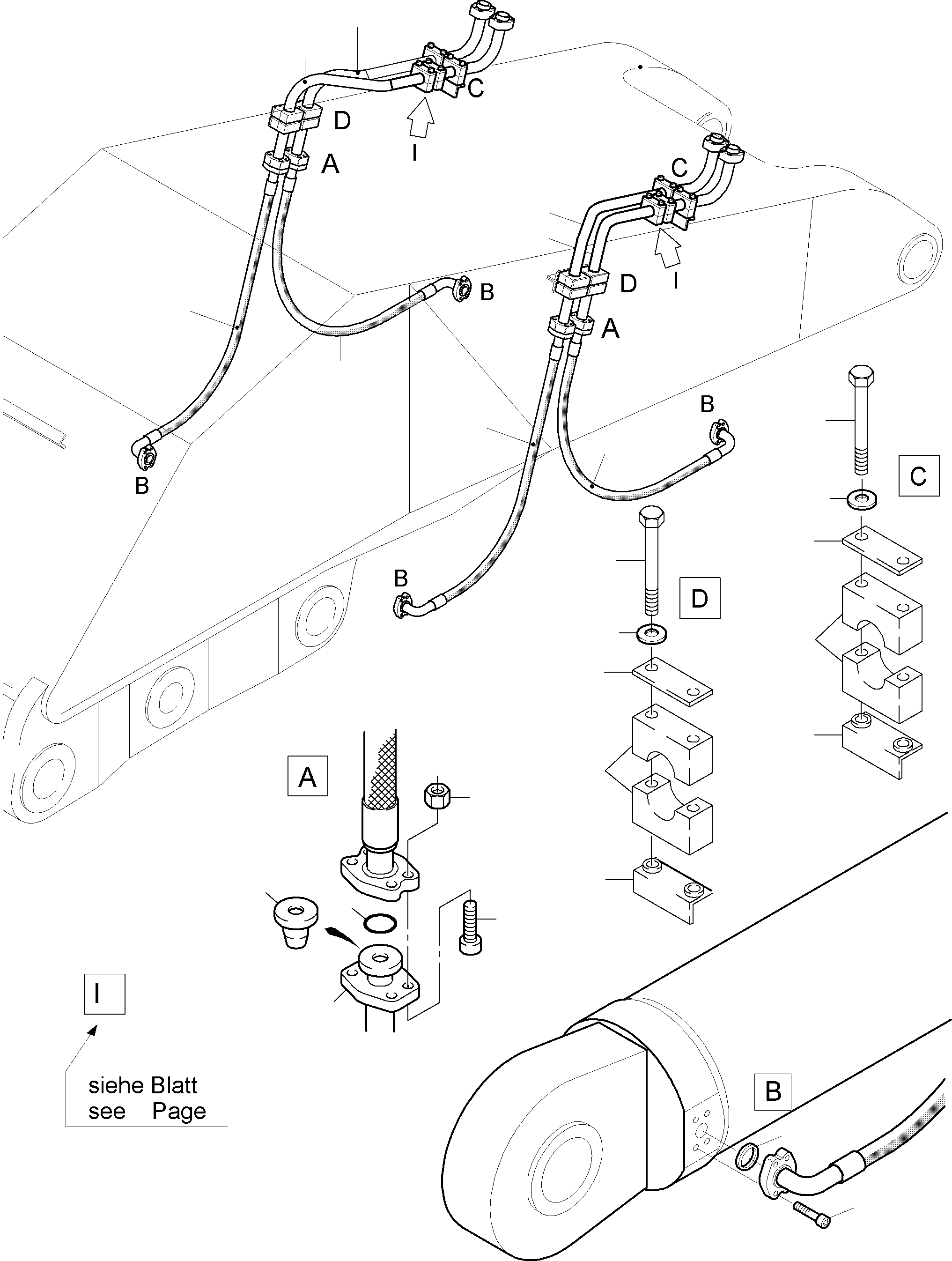

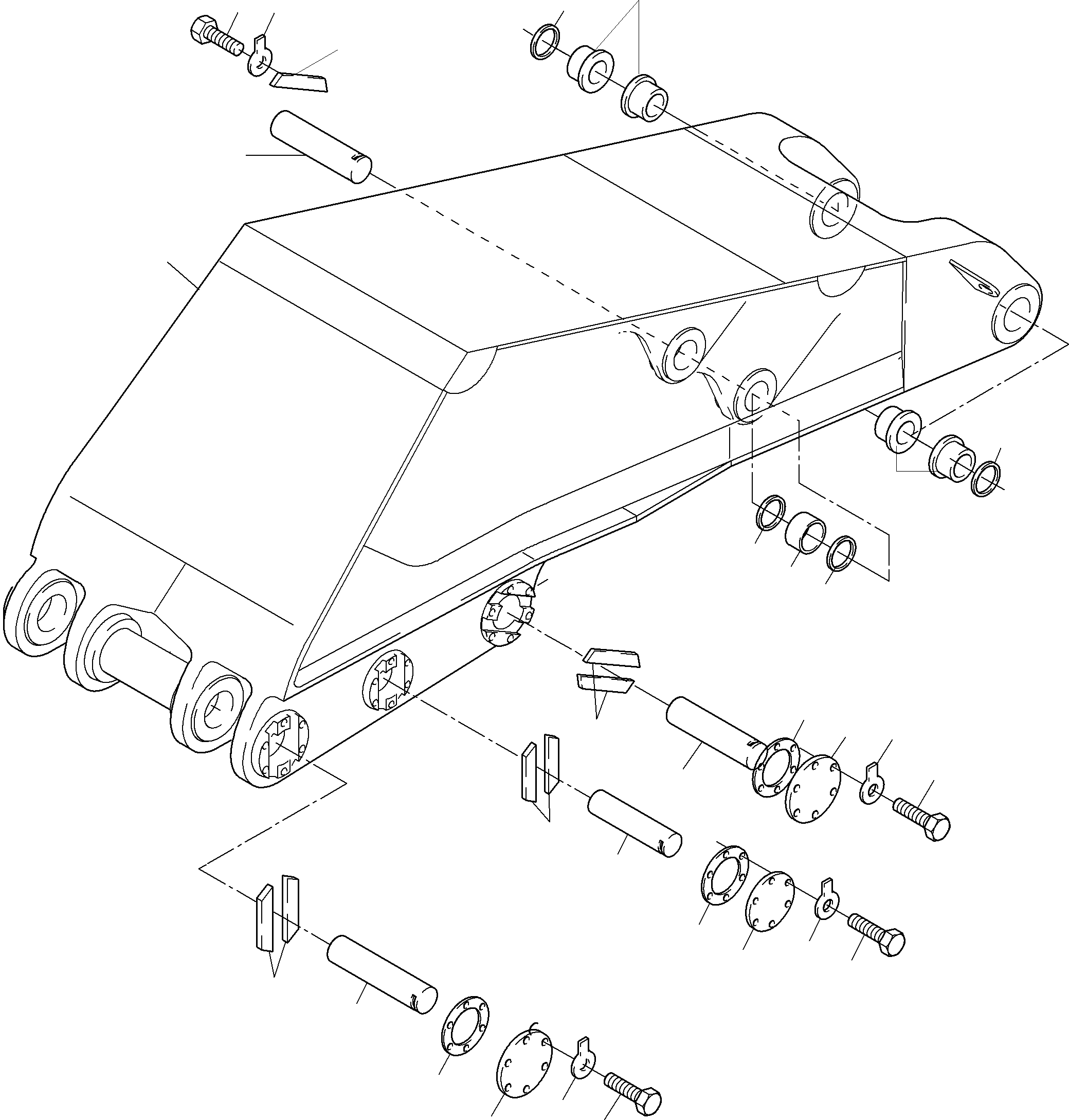

BULLCLAM BUCKET BOOM 7,15 M (355-4000c) in PC4000-6E S/N 08202. Diagram image and parts list.
