PC5500-6E S/N 15060

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options
?	944 713 40	MS-Cable SS-MV assy.	1	InternBDB: Elimo \| InternKon: 944 712 40 / 4
?	944 715 40	MS-Cable M-K assy.	2	InternBDB: Elimo \| InternKon: 944 712 40 / 6
?	934 977 40	MS-Cable SRK-SS assy.	1	InternBDB: Elimo \| InternKon: 944 712 40 / 3
?	934 975 40	MS-Cable KK- SRK assy.	1	InternBDB: Elimo \| InternKon: 944 712 40 / 1
?	934 976 40	MS-Cable KT-KK assy.	1	InternBDB: Elimo \| InternKon: 944 712 40 / 2
?	944 714 40	MS-Cable SS-MH assy.	1	InternBDB: Elimo \| InternKon: 944 712 40 / 5
?	504 786 98	Screw	62	InternBDB: S-4 DIN03015 \| InternKon: 946 312 40 / 25
?	534 009 99	Weld on plate	28	InternBDB: S-AP-A-4 /3015 \| InternKon: 946 312 40 / 9
?	534 008 99	Cover plate	31	InternBDB: S-DP-A-4 /3015 \| InternKon: 946 312 40 / 10
?	505 440 98	Clamp set	31	InternBDB: S-4-R-65 /3015 \| InternKon: 946 312 40 / 11
?	308 613 99	Bolt	60	InternBDB: M12x110 /931 \| InternKon: 946 312 40 / 12
?	903 508 40	Plate	2	InternKon: 946 312 40 / 13
?	946 314 40	Retainer	2	InternKon: 946 312 40 / 14
?	462 365 40	Angle	1	InternKon: 946 312 40 / 15
?	903 510 40	Angle	1	InternKon: 946 312 40 / 16
?	903 507 40	Pipe	1	InternKon: 946 312 40 / 17
?	903 506 40	Retainer	1	InternKon: 946 312 40 / 18
?	903 509 40	Angle	1	InternKon: 946 312 40 / 19
?	655 652 40	Cable protection hose DN 23	-2	InternKon: 921 552 40 / 4
?	907 690 40	Cable union DN 23	1	InternBDB: PMA BVNV - M253 \| InternKon: 921 552 40 / 5
?	655 621 40	Cable union DN 10	2	InternBDB: PMA BVNV - P 090 T \| InternKon: 921 557 40 / 6
?	907 478 40	Cable union DN 17	2	InternBDB: PMA BVNV - M207 \| InternKon: 921 543 40 / 3
?	655 649 40	Cable protection hose DN 10	-2	InternKon: 921 557 40 / 2
?	655 651 40	Cable protection hose DN 17	-2	InternKon: 921 543 40 / 1
?	304 357 99	Bolt	2	InternBDB: M 16x160/931 10.9 \| InternKon: 946 312 40 / 20
?	334 601 99	Nut	2	InternBDB: M16/985 \| InternKon: 946 312 40 / 21
?	913 494 40	Weld on plate	1	InternKon: 946 312 40 / 22
?	907 449 40	Flange plug	1	InternBDB: C 80 D 1017 L \| InternKon: 944 712 40 / 8
?	907 451 40	Box for cable socket	1	InternBDB: C 80 D 2016 L \| InternKon: 944 712 40 / 9
?	907 453 40	Cable compound	1	InternBDB: 0,5 - J 563 \| InternKon: 944 712 40 / 10
?	655 080 40	Cable 1,5 rt	-2	InternKon: 921 552 40 / 10
?	655 081 40	Cable 2,5 br	-2	InternKon: 921 552 40 / 7
?	655 078 40	Cable 1,5 br	-2	InternKon: 921 557 40 / 1
?	655 873 40	Cable 1,5 bl	-2	InternKon: 921 557 40 / 2
?	655 079 40	Cable 1,5 ge/gwn	-2	InternKon: 921 557 40 / 3
?	256 514 40	Plate	4	InternKon: 921 543 40 / 4
?	635 042 40	Wire end ferrule 1,5	18	InternBDB: Entrelec D=1,5 203 124-20 CE 015 U \| InternKon: 921 557 40 / 1
?	500 090 98	Wire end ferrule 0,75-6	64	InternBDB: 0,75-6 /46228 \| InternKon: 927 503 40 / 2
?	635 329 40	Cable 18x0,5	-2	InternBDB: Oelflex Classic 115 CY 18 G 0,5 Lapp 1136768 T+R \| InternKon: 927 503 40 / 5
?	006 306 98	Cable 30/25	4	InternBDB: RSGU 1100 30/25 WN 011 660 99 \| InternKon: 910 021 40 / 1
?	509 875 98	Thread pin	4	InternBDB: PM8x25 /32500 \| InternKon: 910 021 40 / 2
?	334 599 99	Nut	4	InternBDB: M 8 /985 \| InternKon: 910 021 40 / 3
?	006 301 98	Clamp 12/15	2	InternBDB: RSGU 1100 12/15 WN 011 660 99 \| InternKon: 910 019 40 / 1
?	510 210 98	Thread pin	4	InternBDB: PM6x20 /32500 \| InternKon: 910 019 40 / 2
?	507 025 98	Nut	4	InternBDB: M 6 /985 \| InternKon: 910 019 40 / 3
?	145 831 40	Clamp 20/15	2	InternBDB: RSGU 1100 20/15 WN 011 660 99 \| InternKon: 898 699 40 / 1
?	921 544 40	Harness - winding temperature - motor 2	1	InternKon: 944 719 40 / 8
?	921 543 40	Harness - winding temperature - motor 1	1	InternKon: 944 719 40 / 2
?	921 557 40	Harness - heater - motor 1	1	InternKon: 944 719 40 / 39
?	921 556 40	Harness - heater - motor 2	1	InternKon: 944 719 40 / 38
?	921 552 40	Harness-NSP-Slip Ring	1	InternKon: 944 719 40 / 47
?	056 071 40	Cable sleeve 2,5	6	InternKon: 921 552 40 / 2
?	056 070 40	Cable sleeve 1,0-1,5	14	InternKon: 921 552 40 / 3
?	515 213 40	Cable 1,0	-2	InternKon: 921 552 40 / 6
?	504 787 98	Catch	62	InternBDB: S-4 DIN 03015 \| InternKon: 946 312 40 / 23
?	343 006 99	Washer	62	InternBDB: 13/93 \| InternKon: 946 312 40 / 24

Komatsu PC5500-6E S/N 15060 parts catalog PDF

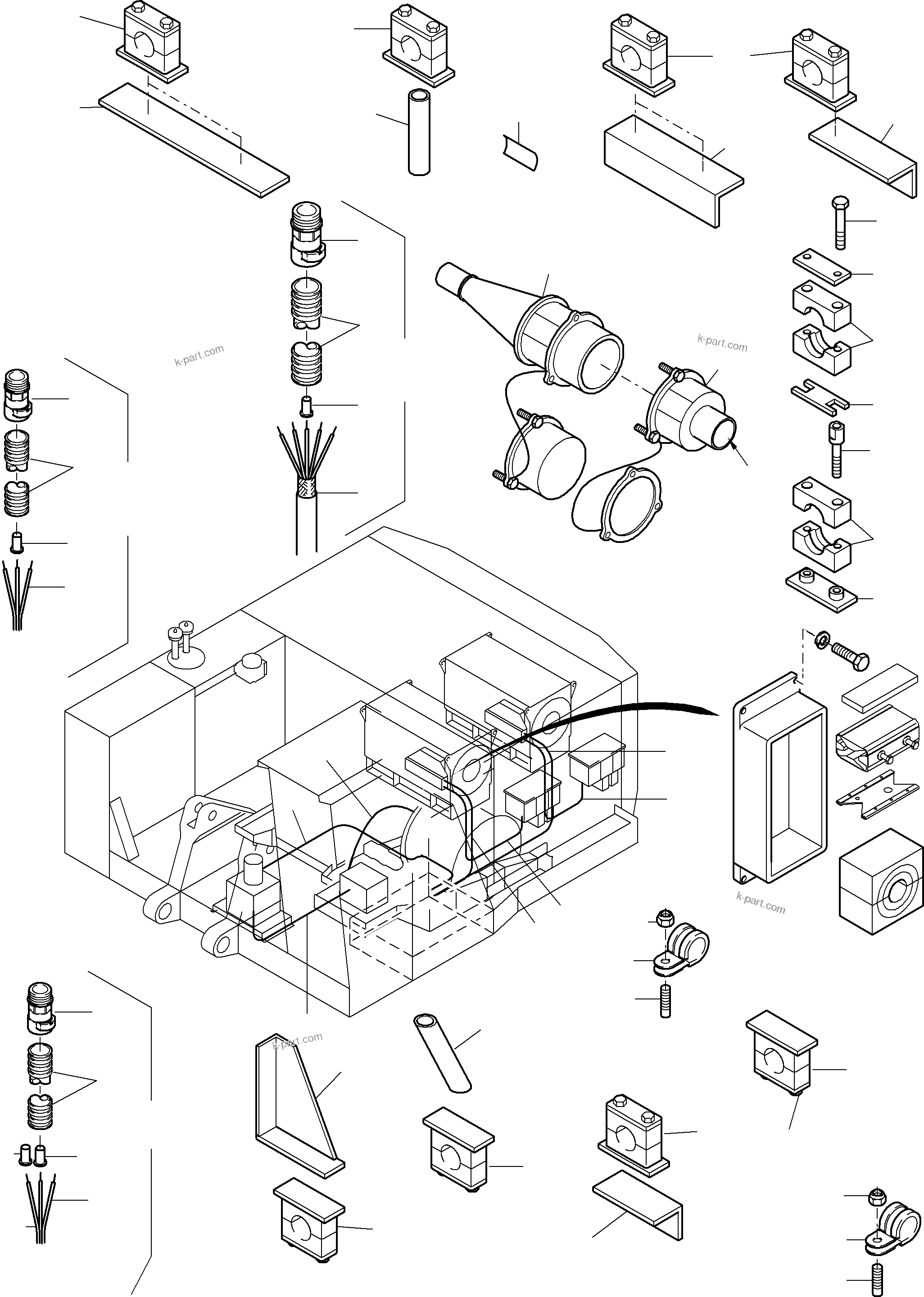

CABLES - ELECTRIC MOTOR (715-2196f) in PC5500-6E S/N 15060. Diagram image and parts list.
