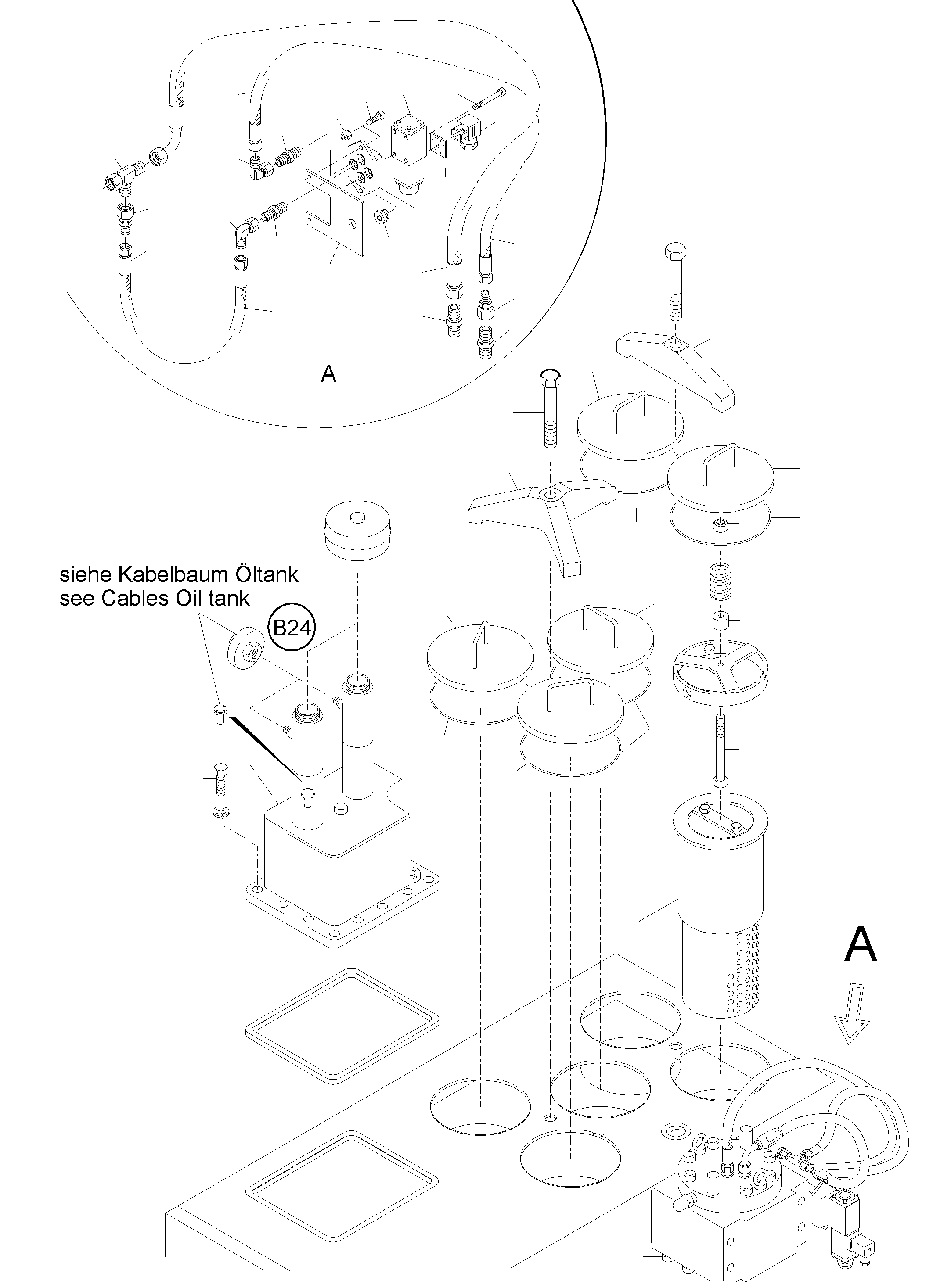

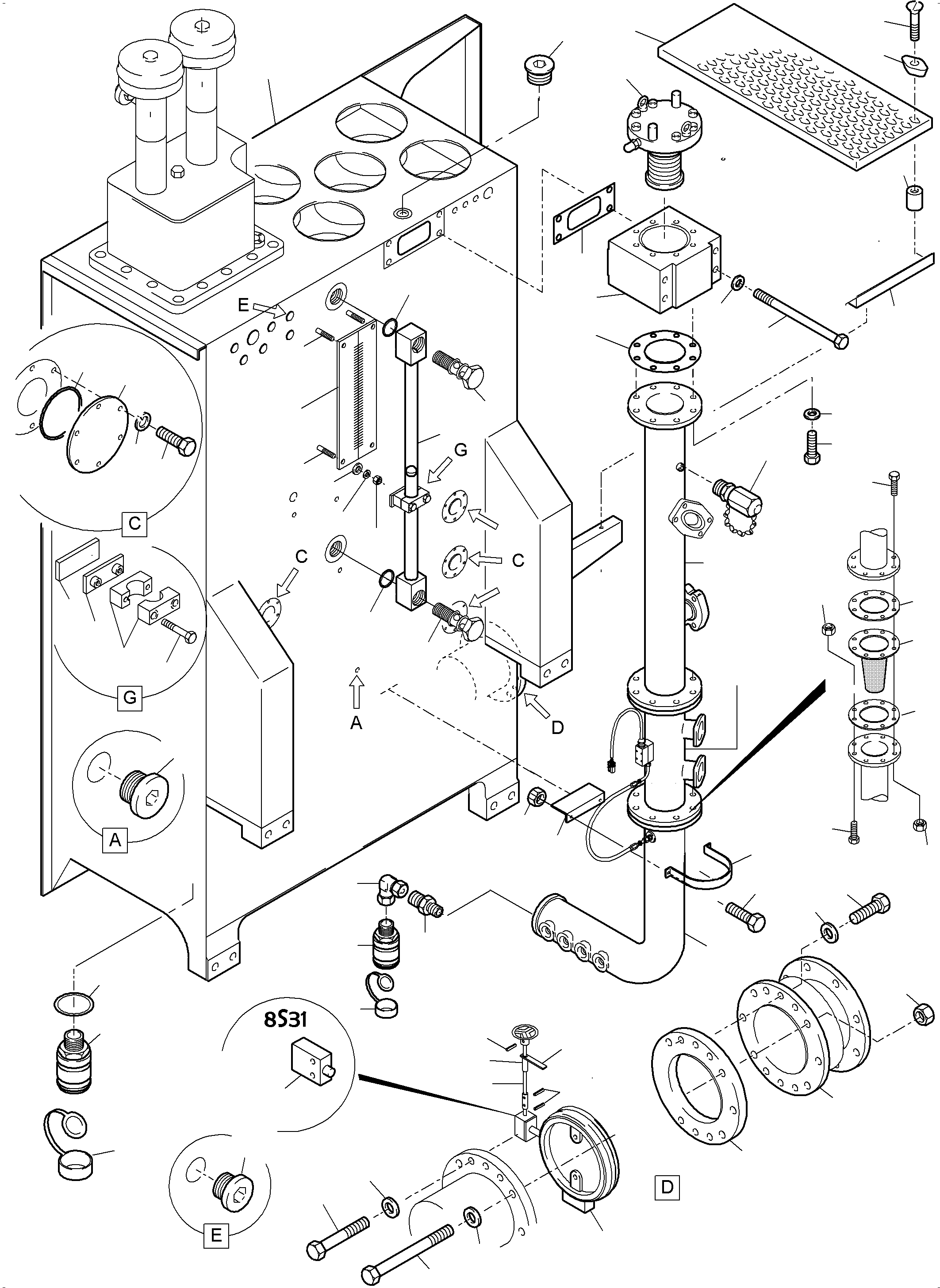

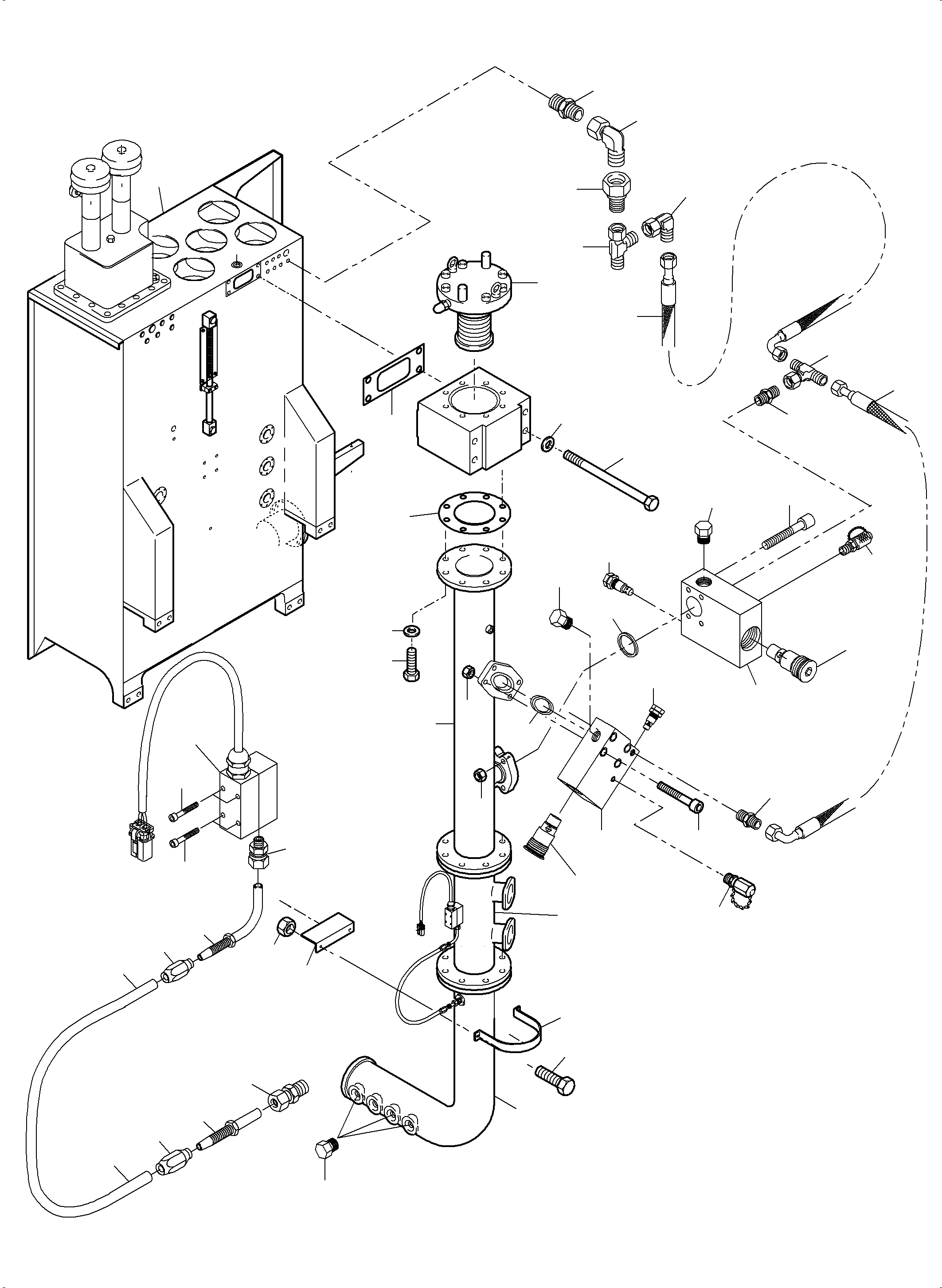

Diagram image 1 of 3

PC5500-6E S/N 15060

01 02 03 04 05 06 07 09 10 104 11 110 111 112 113 114 114 120 121 122 123 124 124 125 126 127 127 14 15 16 17 170 171 172 173 173 174 175 176 18 180 19 20 22 22 23 23 24 25 26 28 29 29 30 30 31 31 32 33 34 35 36 36 36 37 38 39 40 41 69 69 75 80 81 82 83

PC5500-6E S/N 15060

100 101 102 103 104 105 106 107 177 26 50 51 52 53 54 55 56 56 56 56 57 57 57 57 57 58 59 60 61 61 62 62 67 68 91 91 91 91 92 93 93 94 94 95 95 96 96 97 98 99

PC5500-6E S/N 15060

01 02 03 04 05 06 07 09 10 120 121 122 140 140 141 141 142 142 143 143 144 144 145 145 150 150 151 151 152 152 153 154 155 155 156 156 157 158 159 160 161 18 19 20 200 201 201 202 202 203 204 204 205 205 206 206 207 207 208 69

#	Part Number	Partname	Quantity	Options	Reference
01		Pressure relief valve	1	InternBDB: 907 048 40 \| InternKon: 598 307 40 / 2	991-0413
02	386 698 40	Valve block	1	InternKon: 598 307 40 / 1
03	914 985 40	Oil tank	1	InternKon: 910 950 40 / 1
04	389 472 40	Seal	1	InternBDB: Klingerit Sil C-4400 \| InternKon: 910 950 40 / 12
05	316 213 99	Washer	3	InternKon: 910 950 40 / 38
06	304 327 99	Bolt	3	InternBDB: M24x330 /931 \| InternKon: 910 950 40 / 27
07	389 473 40	Seal	1	InternKon: 910 950 40 / 36
09	316 212 99	Washer	8	InternKon: 910 950 40 / 20
10	500 333 98	Bolt	10	InternBDB: M20x50 /933 \| InternKon: 910 950 40 / 19
11	910 955 40	Angle	1	InternKon: 910 950 40 / 51
14	910 956 40	Grating	1	InternKon: 910 950 40 / 61
15	317 319 40	Threaded block	4	InternKon: 910 950 40 / 62
16	317 318 40	Wing nut, plastic	4	InternKon: 910 950 40 / 63
17	502 354 98	Bolt	4	InternKon: 910 950 40 / 64
18	592 810 40	Clamp	1	InternKon: 910 950 40 / 54
19	598 311 40	Angle	1	InternKon: 910 950 40 / 53
20	334 599 99	Nut	5	InternBDB: M 8 \| InternKon: 910 950 40 / 56
22	081 495 40	Oil drain coupling	2	InternKon: 910 950 40 / 16
23	081 496 40	Protection cap	2	InternKon: 910 950 40 / 17
24	006 739 98	O-ring	6	InternBDB: 89,2x5,7 \| InternKon: 910 950 40 / 24
25	251 787 40	Cover	6	InternKon: 910 950 40 / 11
26	346 510 99	Lock washer	55	InternKon: 910 950 40 / 41
28	324 550 40	Plug	1	InternBDB: 3/4 - NPT \| InternKon: 910 950 40 / 50
29	907 564 40	Fluid level indicator with swimming ball inclusive fig.nos 30 a. 31 960 mm lg.	1	InternKon: 910 950 40 / 46
30	972 099	O-ring	2	InternBDB: 15,88x2,62 NBR
31	511 602 98	Banjo bolt	2	InternBDB: HS 10 14x1,5 TN A3CX DIN 7643
32	904 748 40	Butterfly valve DN 200	1	InternKon: 910 950 40 / 15
33	500 716 40	Flange	1	InternKon: 910 950 40 / 30
34	440 723 40	Compensator DN 200	1	InternKon: 910 950 40 / 25
35	308 670 99	Bolt	4	InternBDB: M20x100 /931 \| InternKon: 910 950 40 / 35
36	340 470 99	Washer	12	InternBDB: Ш 21 \| InternKon: 910 950 40 / 28
37	308 675 99	Bolt	6	InternBDB: M20x150 /931 \| InternKon: 910 950 40 / 39
38	500 333 98	Bolt	10	InternBDB: M20x50 8.8 /933 \| InternKon: 910 950 40 / 19
39	334 686 99	Nut	6	InternBDB: M 20x985 \| InternKon: 910 950 40 / 31
40	769 653 73	Limit switch	1
41	515 812 98	Test coupling	1	InternKon: 910 950 40 / 33
50		Filter	2	InternBDB: 440 479 40 \| InternKon: 910 950 40 / 14	090-5586
51		Return oil filter	4	InternBDB: 906 470 40 \| InternKon: 910 950 40 / 13	991-0349
52	308 874 99	Bolt	5	InternBDB: M16x130 /931 \| InternKon: 910 950 40 / 34
53	910 951 40	Filter cover	5	InternKon: 910 950 40 / 4
54	910 954 40	Bushing	5	InternKon: 910 950 40 / 10
55	366 504 40	Compression spring	5	InternKon: 910 950 40 / 9
56	502 119 98	O-ring	5	InternBDB: 269,3x5,70 / NB 70 \| InternKon: 910 950 40 / 23
57	910 948 40	Cover	5	InternKon: 910 950 40 / 5
58	332 113 99	Nut	-2	InternBDB: M10
59	436 040 40	U-bolt	1	InternKon: 910 950 40 / 7
60	630 086 40	U-bolt	1	InternKon: 910 950 40 / 8
61	304 309 99	Bolt	2	InternBDB: M30x200 /931 \| InternKon: 910 950 40 / 26
62	515 820 98	Hose DN 12 x 530	1	InternBDB: DOL 15 / DOL 15 - 90 \| InternKon: 910 950 40 / 58
67	925 896 40	Cover	1	InternKon: 910 950 40 / 3
68	911 977 40	Seal	1	InternKon: 910 950 40 / 18
69	307 752 99	Bolt	41	InternBDB: M8x20 /933 \| InternKon: 910 950 40 / 32
75	940 022 40	Plug	1	InternBDB: M64x2 ED Interhydraulic \| InternKon: 910 950 40 / 48
80	180 037 40	Plug	1	InternBDB: 3/8" / NPTF \| InternKon: 910 950 40 / 47
81	340 086 99	Seal ring	1	InternBDB: A 30x38 / 7603
82	516 235 98	Socket	1	InternBDB: L 22-L / 3945 \| InternKon: 910 950 40 / 67
83	516 160 98	Socket	1	InternBDB: L 22 / 3942 \| InternKon: 910 950 40 / 68
91	513 102 98	Hose DN 10 x 700	2	InternBDB: DOL 12 / DOL 12 \| InternKon: 910 950 40 / 69
92	516 175 98	Socket	1	InternBDB: L 15 / 3944 \| InternKon: 910 950 40 / 70
93	513 545 98	Socket	2	InternBDB: RED 15/12-PL ST-A3C / WN34199440 \| InternKon: 910 950 40 / 71
94	371 459 99	Socket	2	InternBDB: L 12E-G 3/8 / 3901 \| InternKon: 910 950 40 / 72
95	516 157 98	Socket	2	InternBDB: L 12 / 3942 \| InternKon: 910 950 40 / 73
96	374 436 99	Socket	2	InternBDB: L 15E-G 1/2 / 3901 \| InternKon: 910 950 40 / 66
97	255 694 40	Plug	2	InternBDB: VSTI R 3/8 ED / WN 34193140 \| InternKon: 910 950 40 / 65
98		Return oil filter	1	InternBDB: 906 472 40 \| InternKon: 910 950 40 / 29	991-0351
99	500 333 98	Bolt	8	InternBDB: M20x50 10.9 /933 \| InternKon: 910 950 40 / 19
100	940 730 40	4/2 way directional spool valve	1	InternBDB: Eaton DG4V-3-0A-M-KUP3-H7-60-EN \| InternKon: 910 950 40 / 21
101	180 325 40	Base plate	1	InternBDB: G 342/1 \| InternKon: 910 950 40 / 22
102	902 535 40	Retainer	1	InternKon: 910 950 40 / 55
103	319 174 99	Screw	4	InternBDB: M5x50 /912 10.9 \| InternKon: 910 950 40 / 42
104	319 132 99	Screw	4	InternBDB: M6x25 /912 \| InternKon: 910 950 40 / 59
105	507 025 98	Nut	2	InternBDB: M 6 /985 \| InternKon: 910 950 40 / 60
106	346 678 40	Seal	1	InternBDB: GDM 3-17
107	604 286 40	Cube plug	1	InternBDB: Murr 543
110	909 073 40	Bush	1	InternKon: 910 950 40 / 40
111	909 075 40	Retainer	1	InternBDB: 40x240 \| InternKon: 910 950 40 / 37
112	909 072 40	Rod	1	InternKon: 910 950 40 / 43
113	350 562 99	Grease nipple	1	InternKon: 910 950 40 / 44
114	345 052 99	Dowel pin	3	InternBDB: 6x36 / 1481 \| InternKon: 910 950 40 / 57
120	918 866 40	Standpipe top	1	InternKon: 928 310 40 / 1
121	928 305 40	Standpipe middle	1	InternKon: 928 310 40 / 2
122	928 306 40	Standpipe lower	1	InternKon: 928 310 40 / 3
123	940 018 40	Filter	1	InternBDB: DN 150 \| InternKon: 928 310 40 / 4
124	389 473 40	Seal	3	InternBDB: 285 / 161x2 \| InternKon: 928 310 40 / 5
125	308 668 99	Bolt	8	InternBDB: M 20x80 / 931 / 10.9 \| InternKon: 928 310 40 / 6
126	308 666 99	Bolt	8	InternBDB: M 20x70 / 931 / 10.9 \| InternKon: 928 310 40 / 7
127	334 686 99	Nut	16	InternBDB: M 20 \| InternKon: 928 310 40 / 8
140	918 871 40	Valve block assy. consist of fig. nos 141, 142, 143, 144	2	InternKon: 910 950 40 / 74
141	922 457 40	Valve block	1	InternKon: 918 871 40 / 1
142	907 459 40	Non-return valve	1	InternBDB: M-SR 52 KE 05-1X 306 740 \| InternKon: 918 871 40 / 2
143	907 458 40	Pressure Relief Valve	1	InternBDB: DB20K2-5X / 50 \| InternKon: 918 871 40 / 3
144	515 812 98	Coupling	1	InternBDB: G 1/4 - PC 655 914 40 \| InternKon: 918 871 40 / 4
145	173 494 40	Plug	1	InternBDB: Vsti M33x2,0 ED /WN 341 913 40 \| InternKon: 918 871 40 / 5
150	517 310 98	Bolt	8	InternBDB: M16x125 /931 10.9 \| InternKon: 910 950 40 / 75
151	332 355 99	Nut	8	InternBDB: M 16 /934 \| InternKon: 910 950 40 / 76
152	501 543 98	O-ring	2	InternBDB: 85,32X 3,53B \| InternKon: 910 950 40 / 77
153	650 749 40	Hose assy. DN 08x580	1	InternBDB: 240 /DOL 10 DOL 10-90 \| InternKon: 910 950 40 / 78
154	643 706 40	Hose assy. DN 08x720	1	InternBDB: 240 /DOL 10 DOL 10-90 \| InternKon: 910 950 40 / 79
155	374 420 99	Socket	2	InternBDB: L 10 E-M /3901 \| InternKon: 910 950 40 / 80
156	516 173 98	Socket	2	InternBDB: L 10 /3944 \| InternKon: 910 950 40 / 81
157	374 407 99	Socket	1	InternBDB: L 15 E-M /3901 \| InternKon: 910 950 40 / 82
158	516 158 98	Socket	1	InternBDB: L 15 /3942 \| InternKon: 910 950 40 / 83
159	551 456 40	Union	1	InternBDB: RED 15/10-PL /OMD \| InternKon: 910 950 40 / 84
160	516 156 98	Socket	1	InternBDB: L 10 /3942 \| InternKon: 910 950 40 / 85
161	173 494 40	Plug	3	InternBDB: Vsti M33x2 ED /WN 341 913 40 \| InternKon: 910 950 40 / 86
170	652 801 40	Plate	1	InternBDB: 6x30x54 \| InternKon: 910 950 40 / 87
171	502 631 98	Clamp set	1	InternBDB: L-2-G-16 / 3015 \| InternKon: 910 950 40 / 88
172	533 989 99	Weld on plate	1	InternBDB: L-AP-K-2/ 3015 \| InternKon: 910 950 40 / 89
173	509 875 98	Thread pin	4	InternBDB: PM 8x25 \| InternKon: 913 503 40 / 28
174	507 596 98	Washer	4	InternBDB: A 11 / DIN 07989 \| InternKon: 913 503 40 / 29
175	340 507 99	Washer	4	InternBDB: A 8,4 140HV / DIN 125 \| InternKon: 913 503 40 / 30
176	334 599 99	Nut	4	InternBDB: M 8 / DIN 985 \| InternKon: 913 503 40 / 31
177	307 753 99	Bolt	14	InternBDB: M8x22 / 8.8 / DIN 933 \| InternKon: 910 950 40 / 94
180	886 205 40	Decal oil level	1	InternKon: 913 503 40 / 8
200	907 725 40	Different pressure Switch with connecting cable	1	InternBDB: ARGO DG 021-16 \| InternKon: 910 950 40 / 95
201	319 409 99	Bolt	4	InternBDB: M4x30 8.8 DIN 912 \| InternKon: 910 950 40 / 96
202	576 160 40	HD-plastic pipe NW4 0,5m	-2	InternKon: 910 950 40 / 97
203	515 027 40	Socket	1	InternBDB: Lincoln 432-23030-1 \| InternKon: 910 950 40 / 98
204	515 028 40	Collet	2	InternBDB: Lincoln 432-23031-1 \| InternKon: 910 950 40 / 99
205	374 428 99	Socket	2	InternBDB: SDS-S 6XG 1/4A -Type E ISO 08434 \| InternKon: 910 950 40 / 100
206	907 080 40	Olive	2	InternBDB: ES-4 S6 / 9SMNPB28K WK 65593940 \| InternKon: 910 950 40 / 101
207	371 257 99	Union nut	2	InternBDB: N-S6 ISO 08434 \| InternKon: 910 950 40 / 102
208		Hose connection 90°	-2

Komatsu PC5500-6E S/N 15060 parts catalog PDF

MAIN OIL TANK (515-1801n) in PC5500-6E S/N 15060. Diagram image and parts list.
