Diagram image 1 of 4

PC4000-6 S/N 08195

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08195

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08195

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08195

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options
?	534 009 99	Weld on plate	9	InternBDB: S-AP-A-4 W1 DIN 03015 \| InternKon: 922 533 40 / 1
?	534 008 99	Cover plate	28	InternBDB: S-DP-A-4 W1 DIN 03015 \| InternKon: 922 533 40 / 2
?	504 446 98	Clamp set	1	InternBDB: S-4-G-65 PA DIN 03015 \| InternKon: 922 533 40 / 3
?	506 371 98	Clamp set	29	InternBDB: S-4-E PA DIN 03015 \| InternKon: 922 533 40 / 4
?	512 053 98	Grommet	14	InternBDB: S-4-48 GUMMI DIN 03015 \| InternKon: 922 533 40 / 5
?	511 246 98	Grommet	1	InternBDB: S-4-43 GUMMI DIN 03015 \| InternKon: 922 533 40 / 6
?	504 786 98	Build-up screw	8	InternBDB: S-4 W1 DIN 03015 \| InternKon: 922 533 40 / 7
?	504 787 98	Locking plate	4	InternBDB: S-4 W1 DIN 03015 \| InternKon: 922 533 40 / 8
?	502 626 98	Grommet	1	InternBDB: S-4-56,4 GUMMI DIN 03015 \| InternKon: 922 533 40 / 9
?	308 612 99	Bolt	46	InternBDB: M12X 100 8.8 DIN 00931 \| InternKon: 922 533 40 / 10
?	500 399 98	Weld on plate	6	InternBDB: S-AP-A-5 W1 DIN 03015 \| InternKon: 922 533 40 / 11
?	509 064 98	Clamp set	6	InternBDB: S-5-E PA DIN 03015 \| InternKon: 922 533 40 / 12
?	506 614 98	Grommet	6	InternBDB: S-5-60 GUMMI DIN 03015 \| InternKon: 922 533 40 / 13
?	500 398 98	Cover plate	6	InternBDB: S-DP-A-5 W1 DIN 03015 \| InternKon: 922 533 40 / 14
?	308 641 99	Bolt	12	InternBDB: M16X 130 8.8 DIN 00931 \| InternKon: 922 533 40 / 15
?	515 669 98	Clamp set	10	InternBDB: L-4-G-26,9 PA DIN 03015 \| InternKon: 922 533 40 / 16
?	511 857 98	Cover plate	5	InternBDB: L-4 W1 DIN 03015 \| InternKon: 922 533 40 / 17
?	504 990 98	Locking plate	2	InternBDB: L-4 W1 DIN 03015 \| InternKon: 922 533 40 / 18
?	504 989 98	Build-up screw	4	InternBDB: L-4 W1 DIN 03015 \| InternKon: 922 533 40 / 19
?	308 537 99	Bolt	10	InternBDB: M 6X 45 8.8 DIN 00931 \| InternKon: 922 533 40 / 20
?	319 417 99	Screw	10	InternBDB: M 6X 35 8.8 DIN 00912 \| InternKon: 922 533 40 / 21
?	509 057 98	Clamp set	10	InternBDB: L-3-G-20 PA DIN 03015 \| InternKon: 922 533 40 / 22
?	504 985 98	Locking plate	8	InternBDB: L-3 W1 DIN 03015 \| InternKon: 922 533 40 / 23
?	504 986 98	Build-up screw	16	InternBDB: AUFBSHR L-3 W1 DIN 03015 \| InternKon: 922 533 40 / 24
?	502 632 98	Clamp set	6	InternBDB: L-3-G-23 PP DIN 03015 \| InternKon: 922 533 40 / 25
?	319 133 99	Screw	32	InternBDB: M 6X 30 8.8 DIN 00912 \| InternKon: 922 533 40 / 26
?	517 622 98	Clamp set	10	InternBDB: L-2-R-14 PP DIN 03015 \| InternKon: 922 533 40 / 27
?	533 989 99	Weld on plate	2	InternBDB: L-AP-K-2 W1 DIN 03015 \| InternKon: 922 533 40 / 28
?	319 132 99	Screw	18	InternBDB: M6X 25 8.8 DIN 00912 \| InternKon: 922 533 40 / 29
?	509 060 98	Clamp set	22	InternBDB: L-5-G-32 PA DIN 03015 \| InternKon: 922 533 40 / 30
?	534 020 99	Weld on plate	3	InternBDB: L-AP-K-5 W1 DIN 03015 \| InternKon: 922 533 40 / 31
?	319 136 99	Screw	30	InternBDB: M 6 X 50 8.8 DIN 00912 \| InternKon: 922 533 40 / 32
?	517 396 98	Build-up screw	12	InternBDB: L-5 W1 DIN 03015 \| InternKon: 922 533 40 / 33
?	517 397 98	Locking plate	6	InternBDB: L-5 W1 DIN 03015 \| InternKon: 922 533 40 / 34
?	502 831 98	Grommet	4	InternBDB: S-4-38 GUMMI DIN 03015 \| InternKon: 922 533 40 / 35
?	308 616 99	Bolt	8	InternBDB: M12X 140 8.8 DIN 00931 \| InternKon: 922 533 40 / 36
?	334 600 99	Nut	12	InternBDB: M12 8 DIN 00985 \| InternKon: 922 533 40 / 37
?	343 006 99	Washer	16	InternBDB: SHB 13 UST13 03 DIN 00093 \| InternKon: 922 533 40 / 38
?	502 656 98	Clamp set	8	InternBDB: S-3-G-34 PP DIN 03015 \| InternKon: 922 533 40 / 39
?	504 818 98	Clamp set	4	InternBDB: S-3-G-38 PA DIN 03015 \| InternKon: 922 533 40 / 40
?	502 618 98	Clamp set	1	InternBDB: S-3-E PP DIN 03015 \| InternKon: 922 533 40 / 41
?	515 628 98	Grommet	1	InternBDB: S-3-28 GUMMI DIN 03015 \| InternKon: 922 533 40 / 42
?	509 059 98	Clamp set	2	InternBDB: L-4-G-28 PA DIN 03015 \| InternKon: 922 533 40 / 43
?	534 004 99	Cover plate	9	InternBDB: S-DP-A-3 W1 DIN 03015 \| InternKon: 922 533 40 / 44
?	504 789 98	Locking plate	6	InternBDB: S-3 W1 DIN 03015 \| InternKon: 922 533 40 / 45
?	504 788 98	Build-up screw	12	InternBDB: S-3 W1 DIN 03015 \| InternKon: 922 533 40 / 46
?	308 581 99	Bolt	18	InternBDB: M10X 70 8.8 DIN 00931 \| InternKon: 922 533 40 / 47
?	533 988 99	Clamp set	6	InternBDB: L-2-R-15 PP DIN 03015 \| InternKon: 922 533 40 / 48
?	502 631 98	Clamp set	2	InternBDB: L-2-G-16 PP DIN 03015 \| InternKon: 922 533 40 / 49
?	505 011 98	Locking plate	10	InternBDB: L-2 W1 DIN 03015 \| InternKon: 922 533 40 / 50
?	505 012 98	Build-up screw	20	InternBDB: L-2 W1 DIN 03015 \| InternKon: 922 533 40 / 51
?	945 790 40	Retainer	1	InternKon: 922 533 40 / 58
?	307 805 99	Bolt	2	InternBDB: M12 X 35 8.8 DIN 00933 \| InternKon: 922 533 40 / 59
?	509 061 98	Clamp set	2	InternBDB: S-2-G-23 PA DIN 03015 \| InternKon: 922 533 40 / 60
?	504 817 98	Clamp set	2	InternBDB: S-2-G-20 PA DIN 03015 \| InternKon: 922 533 40 / 61
?	534 001 99	Cover plate	2	InternBDB: S-DP-A-2 W1 DIN 03015 \| InternKon: 922 533 40 / 62
?	534 002 99	Weld on plate	2	InternBDB: S-AP-A-2 W1 DIN03015 \| InternKon: 922 533 40 / 63
?	308 583 99	Bolt	4	InternBDB: M10X 80 8.8 DIN 00931 \| InternKon: 922 533 40 / 64
?	514 921 98	Nut	4	InternBDB: M10 8 A2E DIN 00985 \| InternKon: 922 533 40 / 65
?	308 579 99	Bolt	4	InternBDB: M10x60 8.8 DIN00931 \| InternKon: 922 533 40 / 66
?	953 336 40	Retainer	1	InternKon: 922 533 40 / 67
?	518 038 98	Clamp set	1	InternBDB: L-5-G-42 PA DIN03015 \| InternKon: 922 533 40 / 68
?	511 858 98	Cover plate	1	InternBDB: L-5 W1 DIN03015 \| InternKon: 922 533 40 / 69
?	518 042 98	Clamp set	2	InternBDB: S-3-G-34 PA DIN03015 \| InternKon: 922 533 40 / 70
?	308 540 99	Bolt	2	InternBDB: M6x60 8.8 DIN00931 \| InternKon: 922 533 40 / 71
?	308 667 99	Bolt	1	InternBDB: M20x75 8.8 DIN00931 \| InternKon: 922 533 40 / 72

Komatsu PC4000-6 S/N 08195 parts catalog PDF

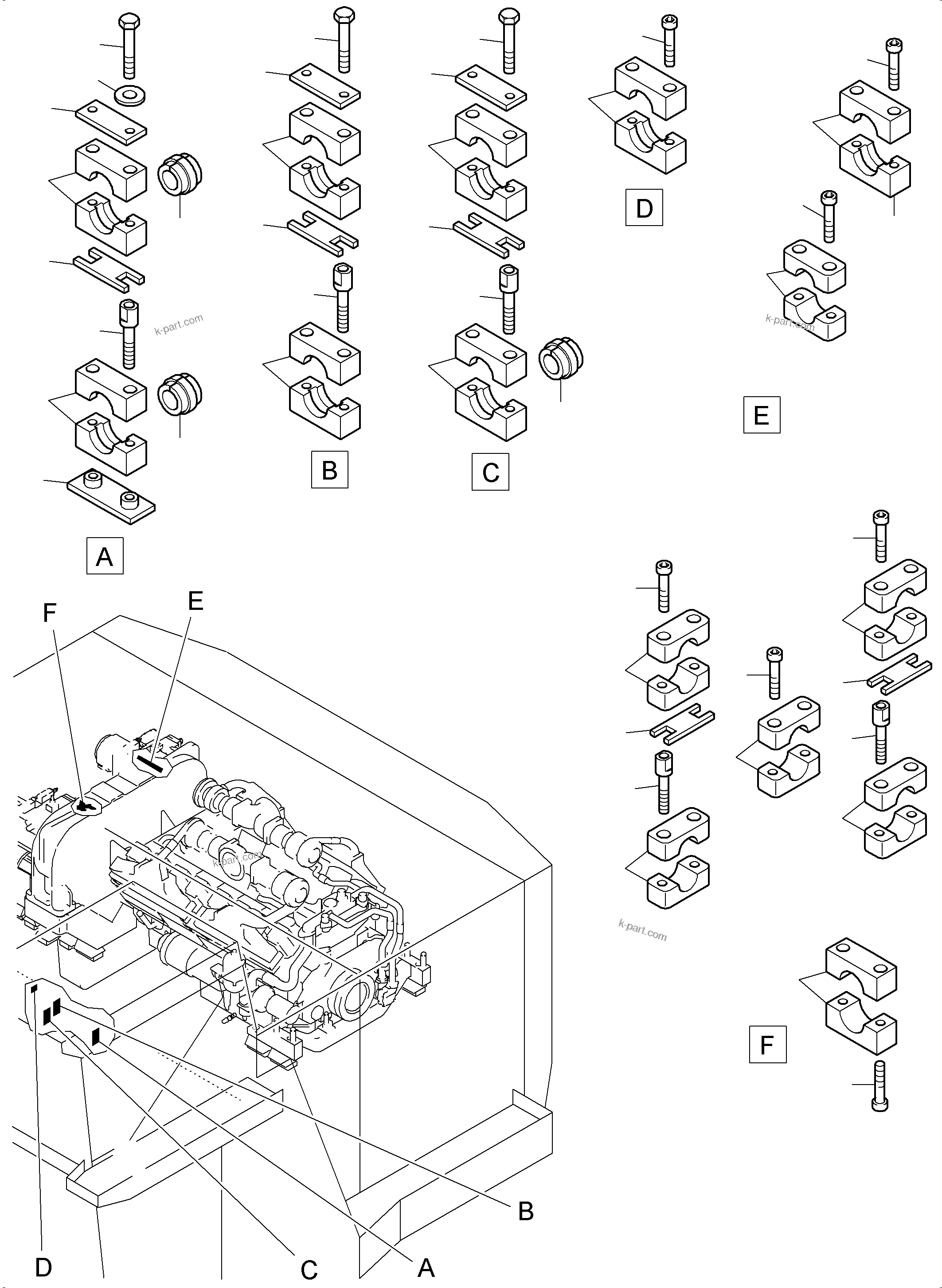

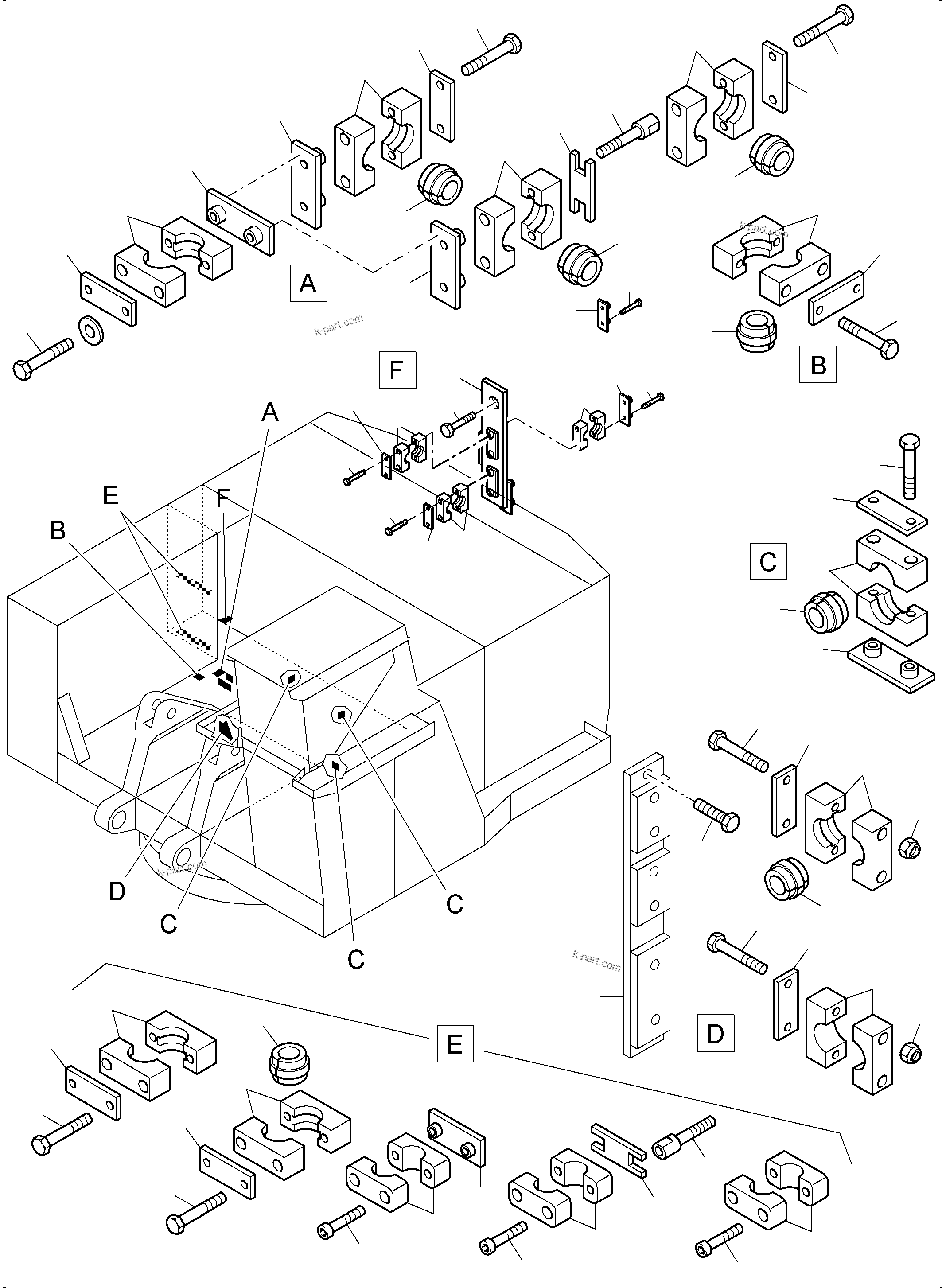

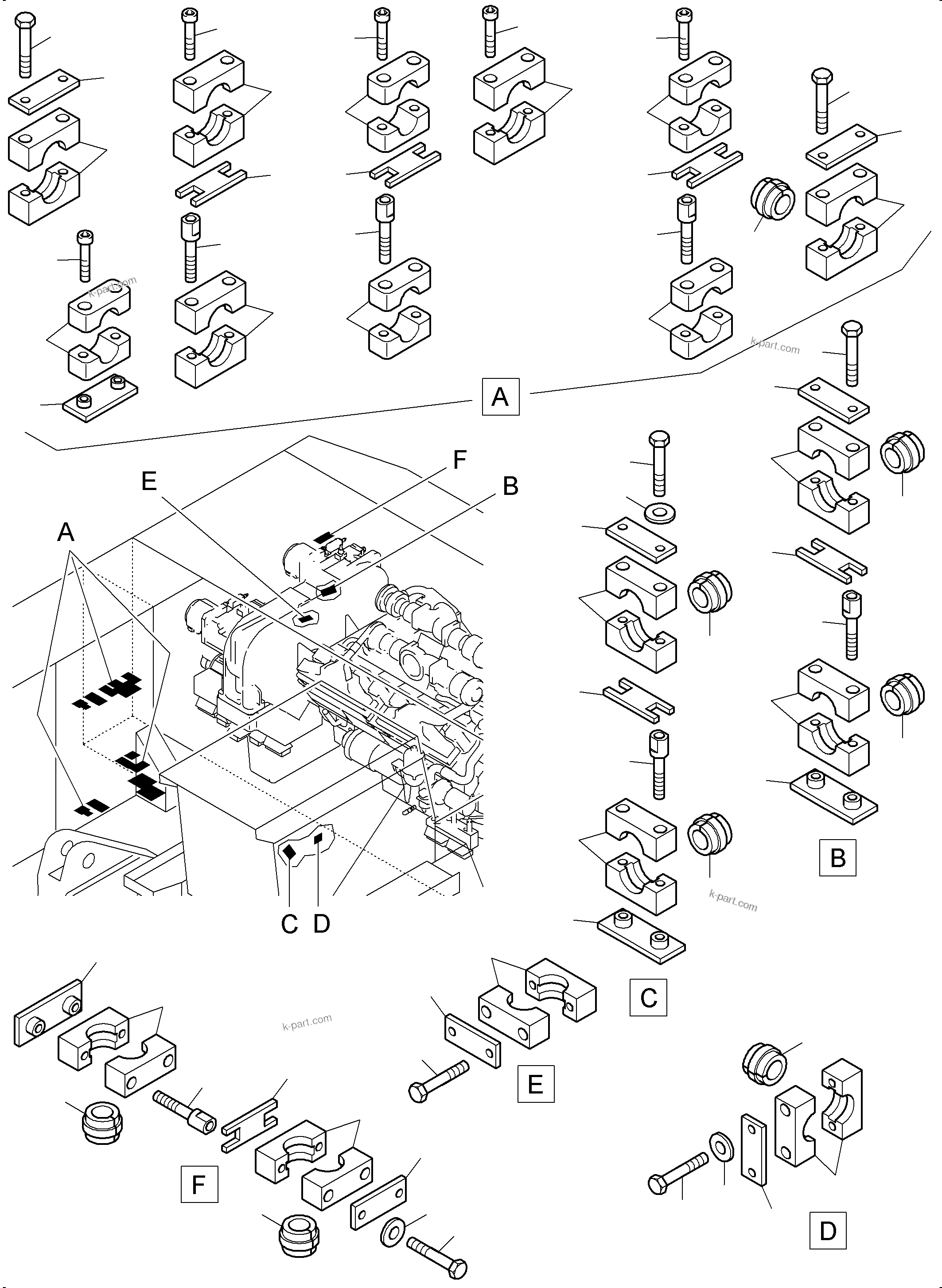

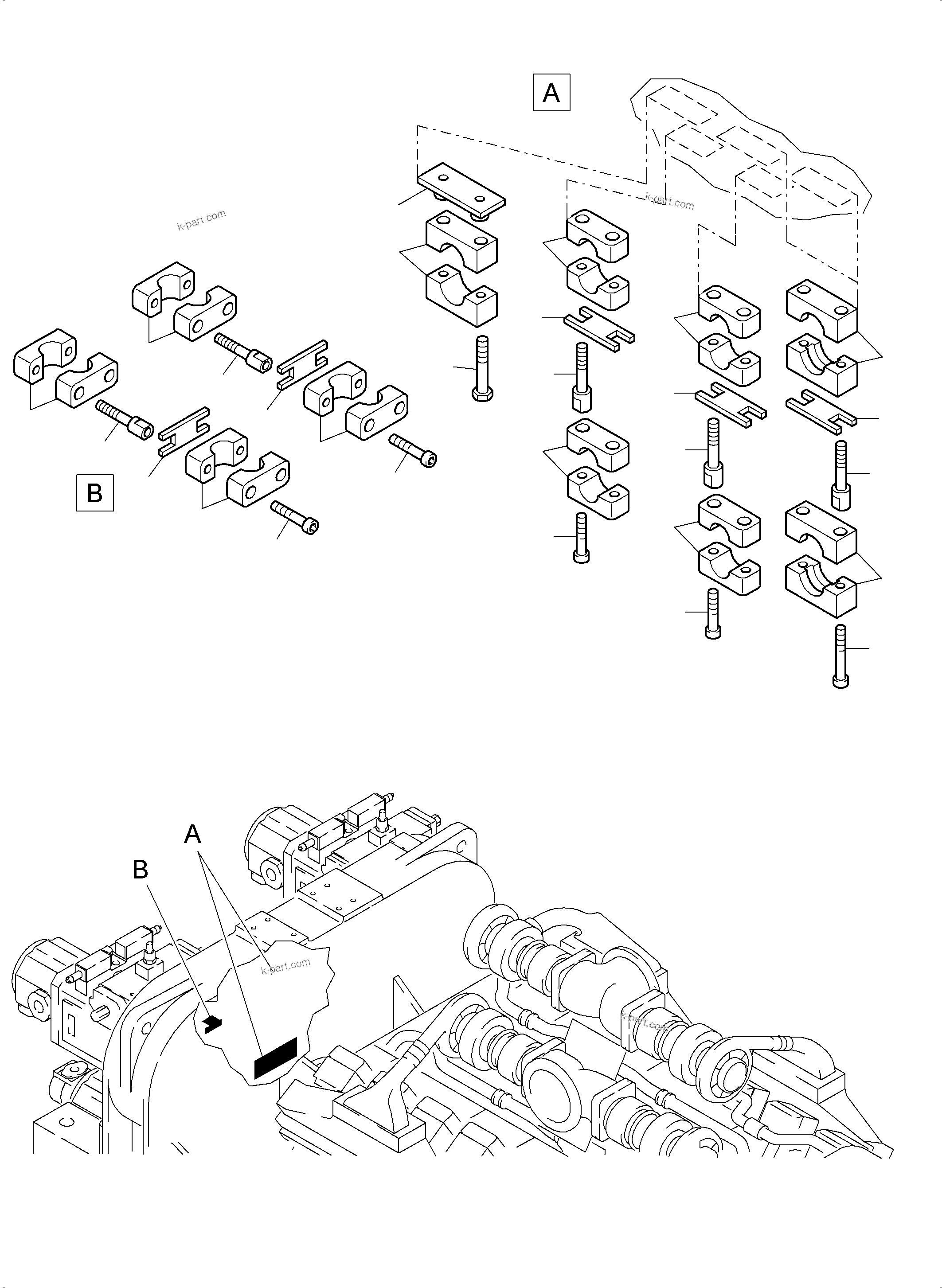

MOUNTING PARTS SUPERSTRUCTURE (355-1899b) in PC4000-6 S/N 08195. Diagram image and parts list.
