Diagram image 1 of 3

PC3000-6E S/N 06262

01 02 03 04 05 06 07 08 09 09 10 14 15 16 58 58 59 60 61 62 62 63 63 64 65 65 65 66 67 68 68 69 70 70 72 88 89 90 93 94 95

PC3000-6E S/N 06262

11 11 11 11 13 13 15 16 17 17 17 18 18 18 19 19 19 20 20 20 20 20 21 22 23 23 23 24 24 25 26 27 29 30 30 30 31 31 31 32 33 34 34 35 35 35 36 36 36 36 36 37 38 40 42 44 44 46 47 48 50 51 52 54 54 54 54 54 55 55 56 56 56 57 71 71 71 71 73 74 74 76 76 77 77 77 77 78 79 81 82 84 85 88 89 91 92 92

PC3000-6E S/N 06262

100 100 101 102 11 20 23 31 96 96 97

#	Part Number	Partname	Quantity	Options	Reference
01	925 716 40	Control- filter plate	1	InternKon: 943 615 40 / 1
02		Valve block	1	InternBDB: 918 375 40 \| InternKon: 943 615 40 / 2	612-1837
03		Cartridge block	1	InternBDB: 943 616 40 \| InternKon: 943 615 40 / 3	991-0843
04		Pressure filter	1	InternBDB: DF W/HC 160 G 100 C 1.X/-B6-01205051 / 940 103 40 \| InternKon: 943 615 40 / 4	991-0499a
05		Inline filter	1	InternBDB: LF W HC 160 IE50 C1.X/B6-01205051 / 906 852 40 \| InternKon: 943 615 40 / 5	991-0424a
06		Inline filter	1	InternBDB: LF W/HC160 IE 100 C 1.X/-B6-01205051 / 940 104 40 \| InternKon: 943 615 40 / 6	991-0498a
07	907 438 40	Diaphragm-type accumulator	1	InternBDB: HYDROMEMBRANSPEICH SBO 100-2E1/663U-100AB010 \| InternKon: 943 615 40 / 7
08	940 730 40	4/2 way directional spool valve	1	InternBDB: 4/2 WEGEVENTIL 02-411976 DG4V 3M 0A-M-KUP5D-H7-60 \| InternKon: 943 615 40 / 8
09	180 325 40	Base plate	2	InternBDB: GRUNDPLATTE G 342/1 3/8" \| InternKon: 943 615 40 / 9
10	440 083 40	Pressure relief valve	1	InternBDB: DRUCKBEGRENZUNGSVENTIL DB20G2-4X/315XY \| InternKon: 943 615 40 / 10
11	517 698 98	Hose assy. DN 10x1260	2	InternBDB: SHL050 10X 1260 DOL 12 DOL 12 45 WN 34195140 \| InternKon: 943 615 40 / 11
13	517 631 98	Hose assy. DN 10x500	1	InternBDB: SHL050 10X 500 DOL 12 DOL 12 WN 34195140 \| InternKon: 943 615 40 / 13
14	928 849 40	Cover	1	InternBDB: ABDECKUNG KPL PC 3000- 6 \| InternKon: 943 615 40 / 14
15	940 732 40	4/3-Directional spool valve	1	InternBDB: 4/3 WEGEVENTIL 02-411978 DG4V 3M 2C-M-KUP5D-H7-60 \| InternKon: 943 615 40 / 15
16	356 140 40	Pressure relief valve	1	InternBDB: DRUCKBEGRENZUNGSVENTIL DBDS 6G X/200SO 74 \| InternKon: 943 615 40 / 16
17	516 182 98	Socket	3	InternBDB: STUTZEN L10-M ST-NBR DIN 03945 \| InternKon: 943 615 40 / 17
18	374 427 99	Socket	3	InternBDB: SDS-S10XG 3/8A- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 18
19	374 430 99	Socket	4	InternBDB: SDS-L12XM16x1,5- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 19
20	371 459 99	Socket	5	InternBDB: SDS-L12XG 3/8A- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 20
21	374 420 99	Socket	1	InternBDB: SDS-L10XM14x1,5- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 21
22	374 438 99	Socket	1	InternBDB: SDS-L22XG 3/4A- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 22
23	374 431 99	Socket	3	InternBDB: SDS-L28XM33x2 - TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 23
24	374 439 99	Socket	2	InternBDB: SDS-L28XG1 A- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 24
25	374 419 99	Socket	1	InternBDB: SDS-S25XG1 A- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 25
26	517 225 98	Socket	1	InternBDB: STUTZEN L08 ST-NBR DIN 03942 \| InternKon: 943 615 40 / 26
27	516 173 98	Socket	1	InternBDB: STUTZEN L10 ST-NBR DIN 03944 \| InternKon: 943 615 40 / 27
29	517 226 98	Socket	1	InternBDB: STUTZEN L08 ST-NBR DIN 03944 \| InternKon: 943 615 40 / 29
30	516 157 98	Socket	3	InternBDB: STUTZEN L12 ST-NBR DIN 03942 \| InternKon: 943 615 40 / 30
31	516 174 98	Socket	2	InternBDB: STUTZEN L12 ST-NBR DIN 03944 \| InternKon: 943 615 40 / 31
32	516 742 98	Socket	1	InternBDB: SWRT-S 25 ST-NBR ISO 08434-4 \| InternKon: 943 615 40 / 32
33	517 240 98	Union	1	InternBDB: VERSHR 25 SR/OMD ST ZN WN 65593440 \| InternKon: 943 615 40 / 33
34	906 930 40	Union	2	InternBDB: VERSHR 28 LM/OMD ST ZN WN 65593440 \| InternKon: 943 615 40 / 34
35	907 149 40	Union	3	InternBDB: VERSHR 28 LR/OMD ST ZN WN 65593440 \| InternKon: 943 615 40 / 35
36	372 885 99	Socket	5	InternBDB: STUTZEN RI1 1/4X1 ST ZN WN 01091799 \| InternKon: 943 615 40 / 36
37	576 405 40	Reducing union	1	InternBDB: VERSHR RED 22/12-PL/OMD ST A3C \| InternKon: 943 615 40 / 37
38	551 379 40	Union	1	InternBDB: VERSHR RED 12/10-PL/OMD ST A3C \| InternKon: 943 615 40 / 38
40	517 242 98	Socket	1	InternBDB: STUTZEN L08-M ST-NBR DIN 03945 \| InternKon: 943 615 40 / 40
42	517 444 98	Union	1	InternBDB: AUFSHR-VERSHR GAI08LR/OMD ST A3C WN 65593540 \| InternKon: 943 615 40 / 42
44	592 069 40	Union	2	InternBDB: VERSHR GR 15/10-L/OMD ST A3C WN 65593240 \| InternKon: 943 615 40 / 44
46	516 740 98	Socket	1	InternBDB: SWBT-S 25 ST-NBR ISO 08434-4 \| InternKon: 943 615 40 / 46
47	512 371 98	Coupling	1	InternBDB: KUPPLUNG 8-L STZN WN 34198540 \| InternKon: 943 615 40 / 47
48	004 684 98	Coupling	1	InternBDB: KUPPLUNG 25-S STZN WN 34198540 \| InternKon: 943 615 40 / 48
50	255 694 40	Plug	2	InternBDB: VERSCHLSHR VSTI R 3/ 8ED ST ZN WN 34191340 \| InternKon: 943 615 40 / 50
51	180 113 40	Plug	1	InternBDB: VERSCHLSHR VSTI R 1/ 4ED ST ZN WN 34191340 \| InternKon: 943 615 40 / 51
52	255 171 40	Plug	1	InternBDB: VERSCHLSHR VSTI M10X1,0ED ST ZN WN 34191340 \| InternKon: 943 615 40 / 52
54	906 346 40	Olive	12	InternBDB: SCHNEIDRG ES-4 S10 9SMNPB28K WN 65593940 \| InternKon: 943 615 40 / 54
55	371 258 99	Union nut	3	InternBDB: N-S 10 ST ZN ISO 08434 \| InternKon: 943 615 40 / 55
56	371 273 99	Union nut	9	InternBDB: N-L 10 ST ZN ISO 08434 \| InternKon: 943 615 40 / 56
57	374 471 99	Union	1	InternBDB: T-L 10 ST A3C ISO 08434 \| InternKon: 943 615 40 / 57
58	514 340 98	Screw	8	InternBDB: ZYLSHR M 5 X 30 10.9 DIN 00912 \| InternKon: 943 615 40 / 58
59	308 538 99	Bolt	4	InternBDB: 6KTSHR M 6X 50 8.8 DIN 00931 \| InternKon: 943 615 40 / 59
60	308 560 99	Bolt	2	InternBDB: 6KTSHR M 8X 70 8.8 DIN 00931 \| InternKon: 943 615 40 / 60
61	304 322 99	Bolt	4	InternBDB: 6KTSHR M12X 160 10.9 DIN 00931 \| InternKon: 943 615 40 / 61
62	307 734 99	Bolt	4	InternBDB: 6KTSHR M 6 X 30 8.8 DIN 00933 \| InternKon: 943 615 40 / 62
63	308 579 99	Bolt	12	InternBDB: 6KTSHR M10X 60 8.8 DIN 00931 \| InternKon: 943 615 40 / 63
64	514 532 98	Nut	1	InternBDB: 6KTMU M45X1,5 22H DIN 00936 \| InternKon: 943 615 40 / 64
65	507 025 98	Nut	4	InternBDB: 6KTMU M 6 8 DIN 00985 \| InternKon: 943 615 40 / 65
66	334 599 99	Nut	2	InternBDB: 6KTMU M 8 8 DIN 00985 \| InternKon: 943 615 40 / 66
67	334 682 99	Nut	4	InternBDB: 6KTMU M12 10 DIN 00985 \| InternKon: 943 615 40 / 67
68	340 506 99	Washer	4	InternBDB: SHB A 6,4 140HV DIN 00125 \| InternKon: 943 615 40 / 68
69	340 510 99	Washer	4	InternBDB: SHB A 17,0 140HV DIN 00125 \| InternKon: 943 615 40 / 69
70	607 492 40	Resilient sleeve	12	InternBDB: DEHNHUELSE 10,5/25X 40 42CRMO4-TQ+T WN 34194840 \| InternKon: 943 615 40 / 70
71	214 768 99	Pipe Ш10	-2	InternBDB: RO10X 1,5 ST37.4 NBK C DIN 02391 \| InternKon: 943 615 40 / 71
72	308 657 99	Bolt	4	InternBDB: 6KTSHR M16X 85 8.8 DIN 00931 \| InternKon: 943 615 40 / 72
73	513 141 98	Hose assy. DN 25x450	1	InternBDB: SHL120 25X 450 DOL 28 DOL 28 90 WN 34195140 \| InternKon: 943 615 40 / 73
74	513 692 98	Hose assy. DN 25x800	1	InternBDB: SHL120 25X 800 DOL 28 DOL 28 90 WN 34195140 \| InternKon: 943 615 40 / 74
76	517 699 98	Hose assy. DN 25x610	1	InternBDB: SHL350 20X 610 DOS 25 DOS 25 90 WN 34195140 \| InternKon: 943 615 40 / 76
77	517 073 98	Union	4	InternBDB: VERSHR 10 LR/OMD ST ZN WN 65593440 \| InternKon: 943 615 40 / 77
78	517 090 98	Union	1	InternBDB: VERSHR 30 SR/OMD ST ZN WN 65593440 \| InternKon: 943 615 40 / 78
79	604 762 40	Union	1	InternBDB: VERSHR GR 12/10-L/OMD ST A3C WN 65593240 \| InternKon: 943 615 40 / 79
81	655 426 40	Union	2	InternBDB: VERSHR GV 12-LR STZN WN 65590640 \| InternKon: 943 615 40 / 81
82	510 537 98	Socket	2	InternBDB: E-L 12 ST A3C ISO 08434 \| InternKon: 943 615 40 / 82
84	374 409 99	Socket	1	InternBDB: SDS-L22XM26x1,5- TYPE E ST A3C ISO 08434 \| InternKon: 943 615 40 / 84
85	551 483 40	Union	1	InternBDB: VERSHR RED 22/15-PL/OMD ST A3C \| InternKon: 943 615 40 / 85
88	507 037 98	Nut	6	InternBDB: 6KTMU M10 8 DIN 00985 \| InternKon: 943 615 40 / 88
89	340 465 99	Washer	6	InternBDB: SHB B 10,5 140HV DIN 00125 \| InternKon: 943 615 40 / 89
90	167 693 40	Header ca. 1400mm	-2	InternBDB: 461 0031 schwarz \| InternKon: 943 615 40 / 90
91	510 741 98	Resilient sleeve	2	InternBDB: 13/25x50 /341 948 40 \| InternKon: 943 615 40 / 91
92	0443451510	Clip	6	InternBDB: KES 04434 \| InternKon: 943 615 40 / 92
93	502 006 98	Bolt	10	InternBDB: M12x80 / DIN 931 10.9 \| InternKon: 943 618 40 / 91
94	510 741 98	Resilient sleeve	10	InternBDB: 13 / 25x50 / WN 341 948 40 \| InternKon: 943 618 40 / 101
95	332 353 99	Nut	10	InternBDB: M12 / DIN 985 \| InternKon: 943 618 40 / 100
96	517 736 98	Hose assy. DN 10x2800	1	InternBDB: SHL120 10X 2800 DOL 12 DOL 12 90 WN 34195140 \| InternKon: 943 618 40 / 45
97	517 035 98	Socket	1	InternBDB: SDS-L 12xG1/2" A / ISO 8434 \| InternKon: 943 618 40 / 76
100	636 374 40	Hose assy. DN 25x2800	1	InternBDB: 120 DOL28/DOL28-90° WN 341 951 40 \| InternKon: 943 618 40 / 27
101	516 161 98	Socket	1	InternBDB: SWE-L 28 / ISO 8434-4 \| InternKon: 943 618 40 / 110
102	374 431 99	Union	1	InternBDB: SDS-L 28x33x2 / ISO 8434 \| InternKon: 943 618 40 / 71
\|$$88			-2
\|$$89			-2
\|$$90			-2
\|$$91			-2
\|$$92			-2
\|$$93			-2
\|$$94			-2
\|$$95			-2
\|$$96			-2
\|$$97			-2
\|$$98			-2
\|$$99			-2
\|$$100			-2
\|$$101			-2
\|$$102			-2
\|$$103			-2
\|$$104			-2
\|$$105			-2
\|$$106			-2
\|$$107			-2
\|$$108			-2
\|$$109			-2
\|$$110			-2
\|$$111			-2
\|$$112			-2
\|$$113			-2
\|$$114			-2
\|$$115			-2
\|$$116			-2
\|$$117			-2
\|$$118			-2
\|$$119			-2
\|$$120			-2
\|$$121			-2
\|$$122			-2
\|$$123			-2
\|$$124			-2
\|$$125			-2
\|$$126			-2
\|$$127			-2
\|$$128			-2
\|$$129			-2
\|$$130			-2
\|$$131			-2
\|$$132			-2
\|$$133			-2
\|$$134			-2
\|$$135			-2
\|$$136			-2
\|$$137			-2
\|$$138			-2
\|$$139			-2
\|$$140			-2
\|$$141			-2
\|$$142			-2
\|$$143			-2
\|$$144			-2
\|$$145			-2
\|$$146			-2
\|$$147			-2
\|$$148			-2
\|$$149			-2
\|$$150			-2
\|$$151			-2
\|$$152			-2
\|$$153			-2
\|$$154			-2
\|$$155			-2
\|$$156			-2
\|$$157			-2

Komatsu PC3000-6E S/N 06262 parts catalog PDF

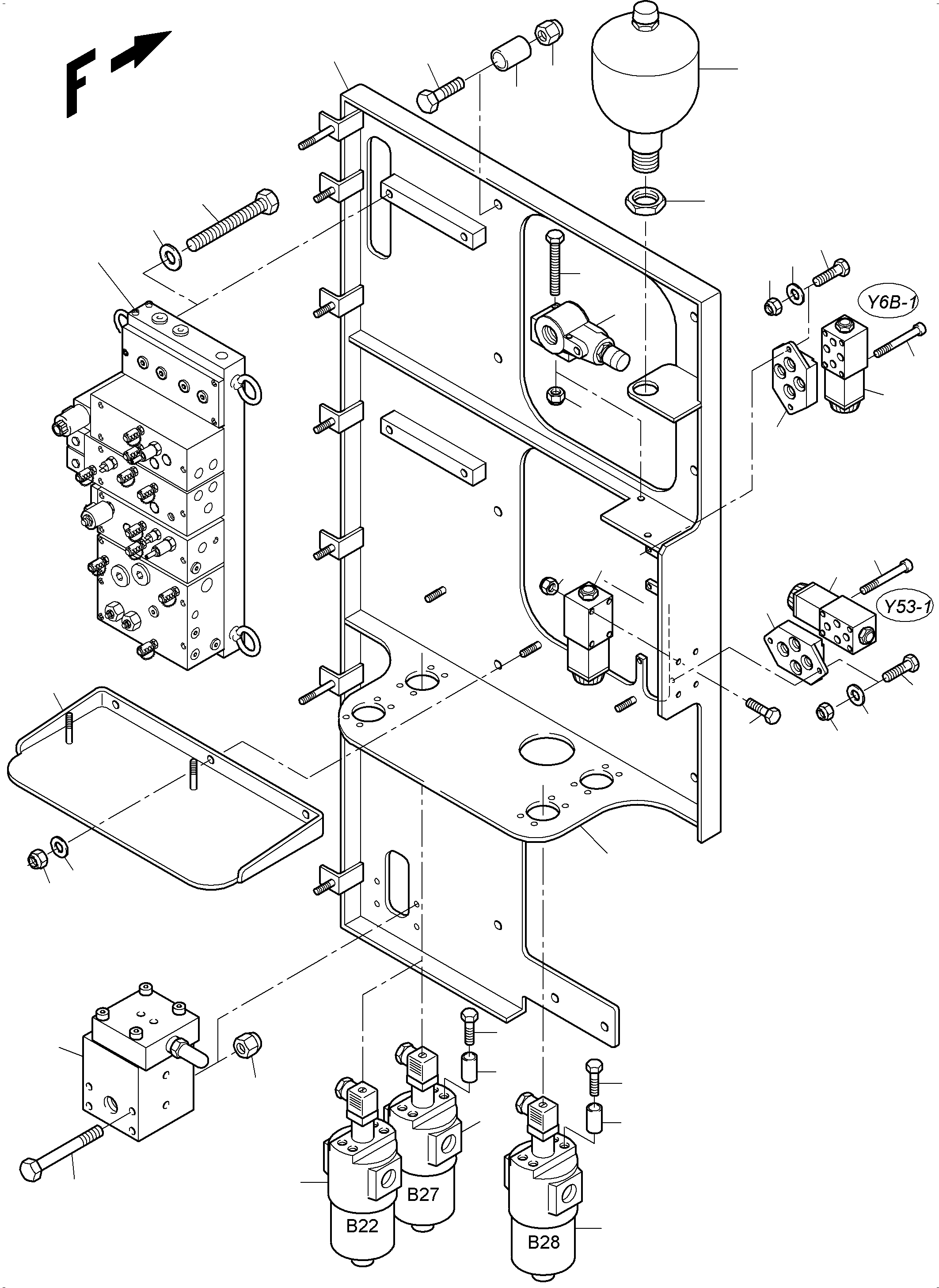

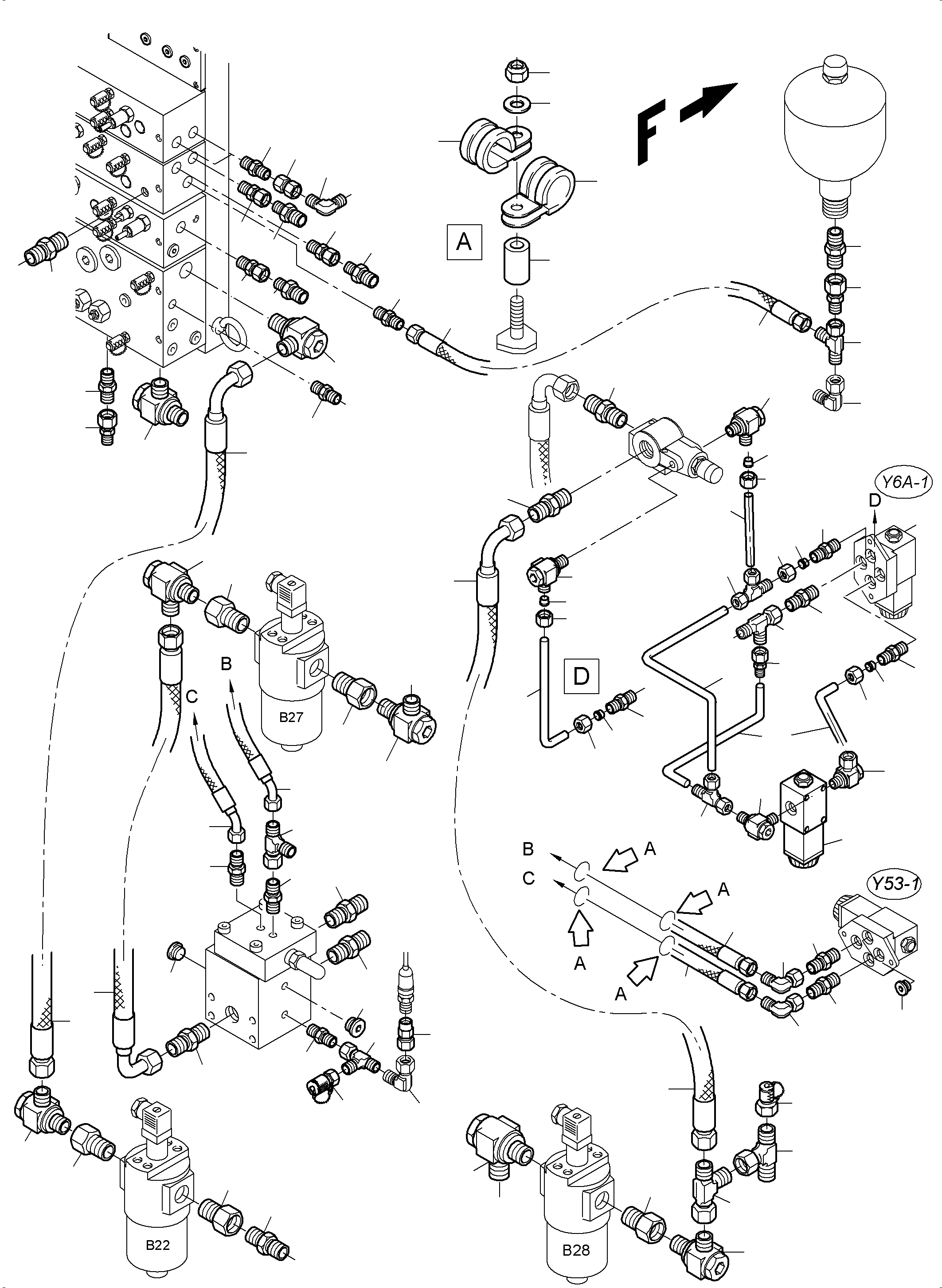

CONTROL- AND FILTER PLATE (255-1841a) in PC3000-6E S/N 06262. Diagram image and parts list.
