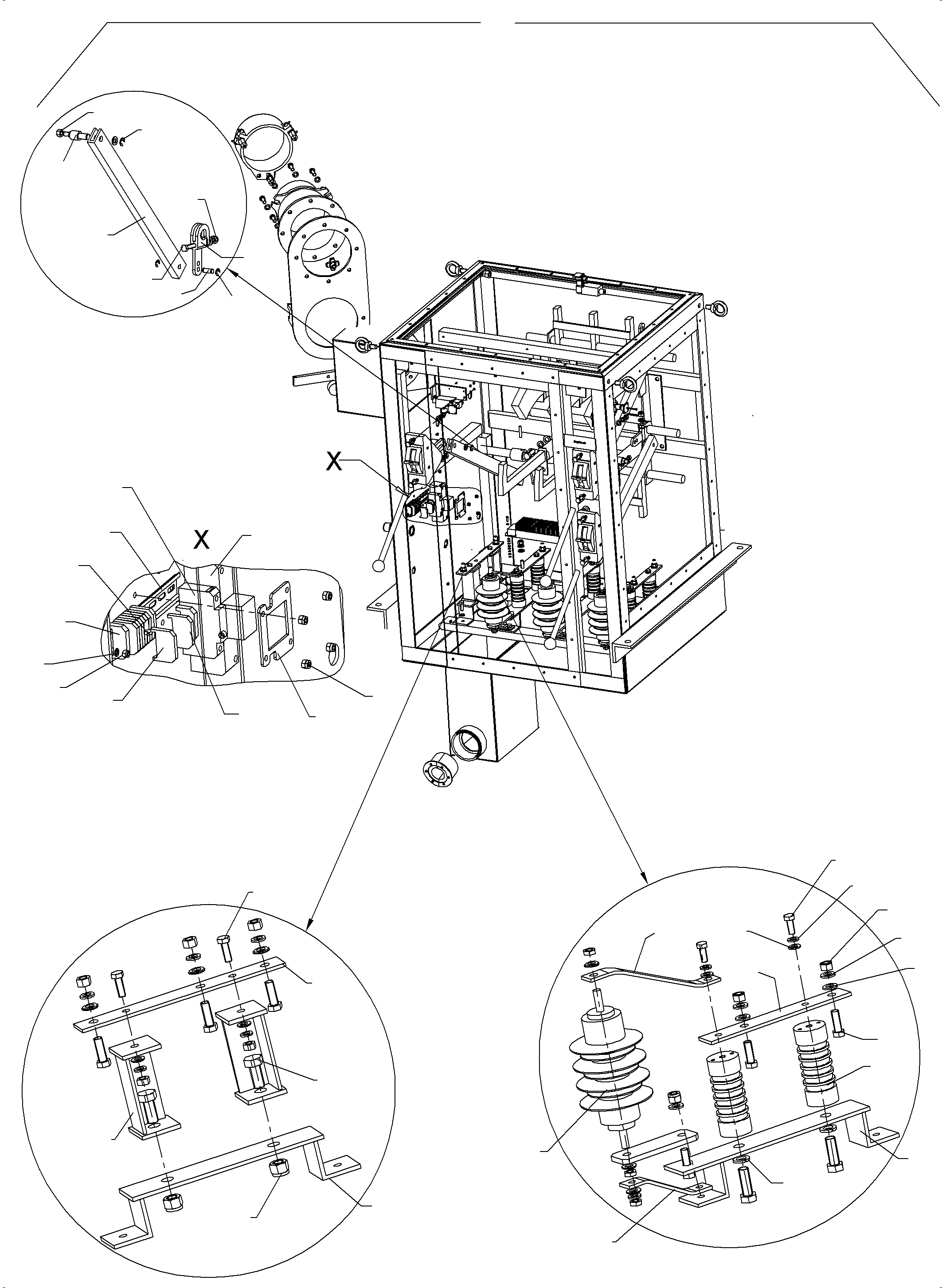

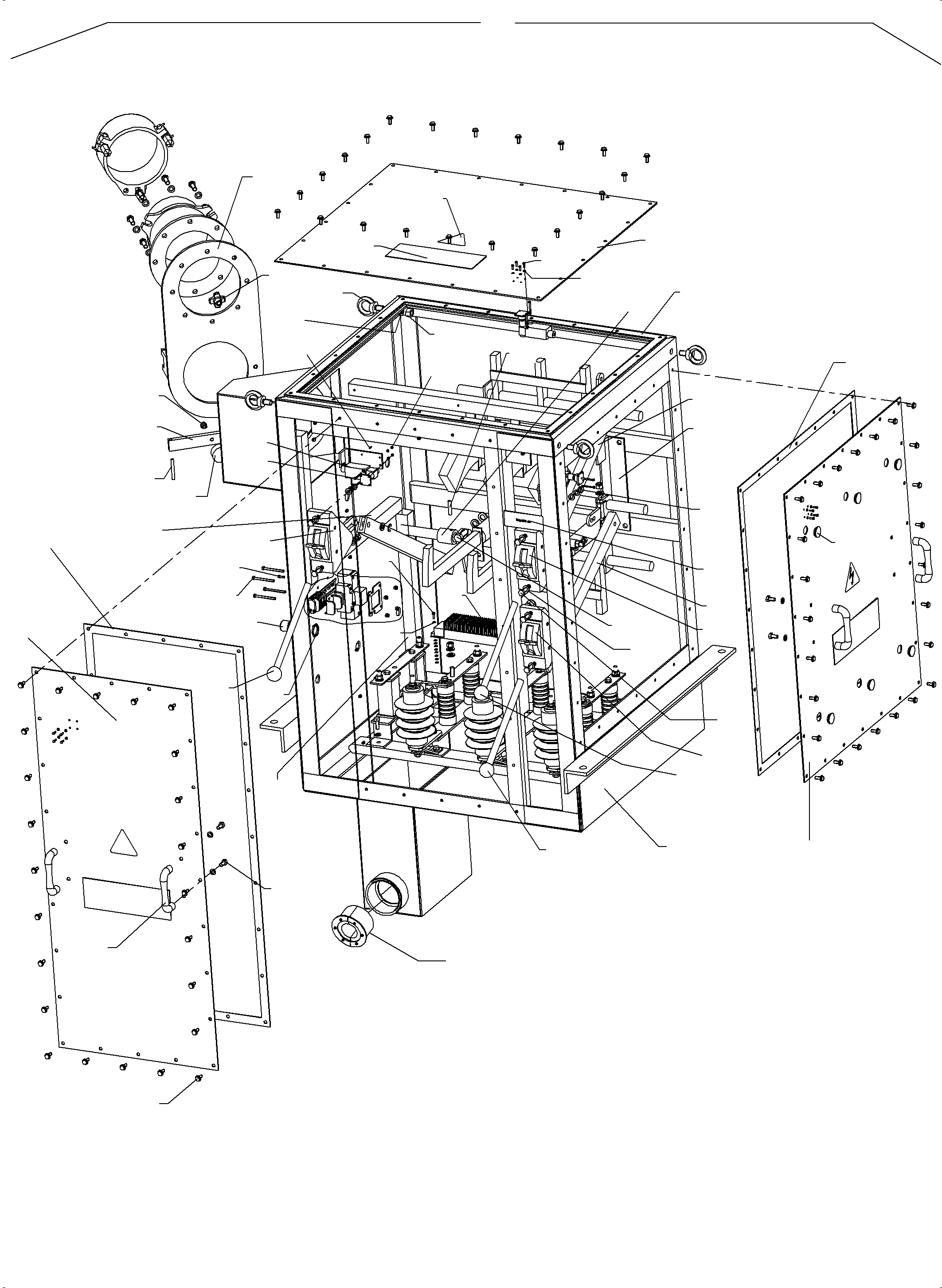

Diagram image 1 of 2

PC5500-6E S/N 15060

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 18 19 22 23 27 28 36 47 48 50 55 57 58 59 60 61 62 63 64 66 67 68 70 71 73 74 75 76 77 78 79 80 81 83 84 85 86 86 88 89

PC5500-6E S/N 15060

01 20 21 24 25 26 29 30 31 32 33 34 35 37 38 39 40 41 42 43 44 45 45 46 49 51 52 53 54 56 65 69 72 82 83 87 90 91 92 93 94

#	Part Number	Partname	Quantity	Options
01	943 285 40	Connection box with overvoltage protection assy.	1	InternBDB: 70.453/1-0000:00/TL \| InternKon: 943 292 40 / 5
02	795 179 73	Cover	1	InternBDB: 70.442/1-4000:01 \| InternKon: 70.453/1-0000:00 / 2
03	769 223 73	Warning plate 100x100 Voltage assy.	3	InternKon: 70.453/1-0000:00 / 3
04	769 224 73	Warning plate 300x100 Attention high voltage	3	InternKon: 70.453/1-0000:00 / 4
05	794 725 73	Handle	4	InternBDB: GN225-22 \| InternKon: 70.453/1-0000:00 / 5
06	516 084 98	Lock bolt	72	InternBDB: M6x20 WN 010 845 99 \| InternKon: 70.453/1-0000:00 / 6
07	511 642 98	Screw	12	InternBDB: M4x10 /6912 \| InternKon: 70.453/1-0000:00 / 7
08	343 104 99	Lock washer	18	InternBDB: B4/127 \| InternKon: 70.453/1-0000:00 / 8
09	332 442 99	Nut	6	InternBDB: M4/985 \| InternKon: 70.453/1-0000:00 / 9
10	308 246 99	Screw	6	InternBDB: M4x40 /933 \| InternKon: 70.453/1-0000:00 / 10
11	764 584 73	Safety switch	3	InternBDB: GC-U1 VT \| InternKon: 70.453/1-0000:00 / 11
12	795 515 73	Heater	1	InternBDB: LM-Therm LH -3002-TK 230V/300W \| InternKon: 70.453/1-0000:00 / 12
13	795 516 73	Shaft extension	1	InternBDB: 70.442/1-0030:00 \| InternKon: 70.453/1-0000:00 / 13
14	795 517 73	Cover	1	InternBDB: 70.453/1-2000:01 \| InternKon: 70.453/1-0000:00 / 14
15	796 098 73	Cable union	1	InternBDB: Roxtec RS 125 RS 00001251023 \| InternKon: 70.453/1-0000:00 / 15
18	270 273 40	Cable channel 40x40	-2	InternBDB: Tehalit BA 64 00 40 \| InternKon: 70.453/1-0000:00 / 18
19	795 183 73	Sealing	1	InternBDB: 70.442/1-0000:13 \| InternKon: 70.453/1-0000:00 / 19
20	512 472 98	Nut	11	InternBDB: M 5 /982 \| InternKon: 70.453/1-0000:00 / 20
21	516 082 98	Washer	18	InternBDB: 5,5 /126 \| InternKon: 70.453/1-0000:00 / 21
22	516 080 98	Screw	2	InternBDB: M5x16 /6912 \| InternKon: 70.453/1-0000:00 / 22
23	004 387 98	Plug	12	InternBDB: NPG 21 /4632 \| InternKon: 70.453/1-0000:00 / 23
24	505 955 99	Assembly rail	-2	InternKon: 70.453/1-0000:00 / 24
25	793 861 73	Series terminal	2	InternBDB: Wago 281-107 \| InternKon: 70.453/1-0000:00 / 25
26	793 862 73	Series terminal	7	InternBDB: Wago 281-101 \| InternKon: 70.453/1-0000:00 / 26
27	907 479 40	Cable union	1	InternBDB: M32 \| InternKon: 70.453/1-0000:00 / 27
28	517 324 98	Nut	1	InternBDB: M32 \| InternKon: 70.453/1-0000:00 / 28
29	795 518 73	Rail terminal	1	InternBDB: 70.442/1-6000:00 \| InternKon: 70.453/1-0000:00 / 29
30	795 184 73	Retainer phase	1	InternBDB: 70.442/1-6100:00 \| InternKon: 70.453/1-0000:00 / 30
31	793 857 73	Ground contact copper wire	3	InternBDB: 70.438/1-7000:03 \| InternKon: 70.453/1-0000:00 / 31
32	792 986 73	Excess-voltage discharger	3	InternBDB: 3 EK 7150-4VS41-OC /15 KV \| InternKon: 70.453/1-0000:00 / 32
33	307 777 99	Bolt	6	InternBDB: M10x25/933 \| InternKon: 70.453/1-0000:00 / 33
34	765 275 73	10 KV Support, inside 52x130	6	InternBDB: Isolator Nr. 201 94 75 \| InternKon: 70.453/1-0000:00 / 34
35	769 234 73	Support	2	InternBDB: 70.294/2-6100:00 \| InternKon: 70.453/1-0000:00 / 35
36	307 825 99	Bolt	10	InternBDB: M16x45 /933 \| InternKon: 70.453/1-0000:00 / 36
37	343 116 99	Lock washer	10	InternBDB: A16/127 \| InternKon: 70.453/1-0000:00 / 37
38	307 779 99	Bolt	10	InternBDB: M10x30/933 \| InternKon: 70.453/1-0000:00 / 38
39	343 110 99	Lock washer	30	InternBDB: A 10 /127 \| InternKon: 70.453/1-0000:00 / 39
40	307 823 99	Bolt	2	InternBDB: M16x35 /933 \| InternKon: 70.453/1-0000:00 / 40
41	512 466 98	Nut	2	InternBDB: M 16 /982 \| InternKon: 70.453/1-0000:00 / 41
42	307 805 99	Bolt	17	InternBDB: M12x35 /933 \| InternKon: 70.453/1-0000:00 / 42
43	340 467 99	Washer	30	InternBDB: B 13 /125 \| InternKon: 70.453/1-0000:00 / 43
44	343 112 99	Lock washer	14	InternBDB: A 12 /127 \| InternKon: 70.453/1-0000:00 / 44
45	512 467 98	Nut	21	InternBDB: M 12 /982 \| InternKon: 70.453/1-0000:00 / 45
46	795 519 73	Rail terminal	3	InternBDB: 70.442/1-7000:01 \| InternKon: 70.453/1-0000:00 / 46
47	795 520 73	Housing assy.	1	InternBDB: 70.453/1-1000:00 \| InternKon: 70.453/1-0000:00 / 47
48	307 783 99	Bolt	12	InternBDB: M10x20/933 \| InternKon: 70.453/1-0000:00 / 48
49	793 860 73	Ground contact copper wire	3	InternBDB: 70.438/1-7000:04 \| InternKon: 70.453/1-0000:00 / 49
50	795 186 73	Break switch	1	InternBDB: 72240213 H22 630A/12KV \| InternKon: 70.453/1-0000:00 / 50
51	356 265 40	Clamp	3	InternBDB: 116 535-04 \| InternKon: 70.453/1-0000:00 / 51
52	794 158 73	Excess-voltage discharger	1	InternBDB: VAL-MS 230 \| InternKon: 70.453/1-0000:00 / 52
53	794 159 73	Conductor	1	InternBDB: FLT-PLUS CTRL-0,9 \| InternKon: 70.453/1-0000:00 / 53
54	794 160 73	Plate	1	InternBDB: 70.294/4-5000:07 \| InternKon: 70.453/1-0000:00 / 54
55	794 730 73	Bolt	4	InternBDB: 70.435/1-0000:10 \| InternKon: 70.453/1-0000:00 / 55
56	512 465 98	Nut	4	InternBDB: M 6 /982 \| InternKon: 70.453/1-0000:00 / 56
57	345 075 99	Straight pin	1	InternBDB: 8x45 ISO 8752 DIN 1481 \| InternKon: 70.453/1-0000:00 / 57
58	795 188 73	Insulate rod	1	InternBDB: 70.442/1-0200:01 \| InternKon: 70.453/1-0000:00 / 58
59	324 413 99	Parallel pin	3	InternBDB: ISO 8734 - 4x10 A \| InternKon: 70.453/1-0000:00 / 59
60	795 189 73	Insulate rod	1	InternBDB: 70.442/1-0600:01 \| InternKon: 70.453/1-0000:00 / 60
61	795 190 73	Shift-lever-drive	1	InternBDB: 2-77441600 rot SHA 10 \| InternKon: 70.453/1-0000:00 / 61
62	507 037 98	Nut	8	InternBDB: M10/985 \| InternKon: 70.453/1-0000:00 / 62
63	795 203 73	Sealing	1	InternBDB: 70.442/1-0000:01 \| InternKon: 70.453/1-0000:00 / 63
64	795 521 73	Sealing	1	InternBDB: 70.453/1-0000:12 \| InternKon: 70.453/1-0000:00 / 64
65	793 859 73	Retainer	3	InternBDB: 70.438/1-7200:00 \| InternKon: 70.453/1-0000:00 / 65
66	313 503 99	Eyebolt	4	InternBDB: M16/580 \| InternKon: 70.453/1-0000:00 / 66
67	343 817 99	Washer	4	InternBDB: 16/127 \| InternKon: 70.453/1-0000:00 / 67
68	334 601 99	Nut	4	InternBDB: M16/985 \| InternKon: 70.453/1-0000:00 / 68
69	793 863 73	Bridging comb	1	InternBDB: Wago 281-402 \| InternKon: 70.453/1-0000:00 / 69
70	795 192 73	Shift-lever-drive	1	InternBDB: 2-77441100 grau \| InternKon: 70.453/1-0000:00 / 70
71	795 193 73	Shift-lever	1	InternBDB: 2-77491350 grau \| InternKon: 70.453/1-0000:00 / 71
72	512 467 98	Nut	5	InternBDB: M12/982 \| InternKon: 70.453/1-0000:00 / 72
73	343 105 99	Lock washer	2	InternBDB: 5/127 \| InternKon: 70.453/1-0000:00 / 73
74	794 162 73	Retainer	1	InternBDB: 70.294/4-0110:00 \| InternKon: 70.453/1-0000:00 / 74
75	794 165 73	Buffer plate	1	InternBDB: 70.294/4-0100:01 \| InternKon: 70.453/1-0000:00 / 75
76	794 163 73	Rubber block support	1	InternBDB: 25333 D50x28 \| InternKon: 70.453/1-0000:00 / 76
77	795 194 73	Plate	1	InternBDB: 70.442/1-0000:17 \| InternKon: 70.453/1-0000:00 / 77
78	307 741 99	Bolt	11	InternBDB: M5x16 /933 \| InternKon: 70.453/1-0000:00 / 78
79	307 781 99	Bolt	6	InternBDB: M10x40/933 \| InternKon: 70.453/1-0000:00 / 79
80	794 164 73	Parallel pin	1	InternBDB: 8x70 ISO 8734 \| InternKon: 70.453/1-0000:00 / 80
81	795 195 73	Cover	1	InternBDB: 70.442/1-5000:01 \| InternKon: 70.453/1-0000:00 / 81
82	514 480 98	Lock washer	6	InternBDB: 9/6799 \| InternKon: 70.453/1-0000:00 / 82
83	340 655 99	Washer	12	InternBDB: 10,5/125 \| InternKon: 70.453/1-0000:00 / 83
84	270 873 40	Cable channel 40x40	-2	InternBDB: Tehalit BA 64 00 40 \| InternKon: 70.453/1-0000:00 / 84
85	795 197 73	Shift-lever-drive	1	InternBDB: 2-77443600 rot SHA 30 \| InternKon: 70.453/1-0000:00 / 85
86	795 198 73	Shift-lever	2	InternBDB: 2-77491352 rot \| InternKon: 70.453/1-0000:00 / 86
87	795 199 73	Insulate rod	1	InternBDB: 70.442/1-0700:01 \| InternKon: 70.453/1-0000:00 / 87
88	794 166 73	Handle	1	InternBDB: Din 99-100-M12-N \| InternKon: 70.453/1-0000:00 / 88
89	512 476 98	Nut	1	InternBDB: M10/982 \| InternKon: 70.453/1-0000:00 / 89
90	795 200 73	Joint pin	3	InternBDB: 70.442/1-0200:03 \| InternKon: 70.453/1-0000:00 / 90
91	343 454 99	Lock washer	3	InternBDB: 12/6799 \| InternKon: 70.453/1-0000:00 / 91
92	795 201 73	Handle	3	InternBDB: 77411601 \| InternKon: 70.453/1-0000:00 / 92
93	795 202 73	Joint pin	3	InternBDB: 70.442/1-0100:03 \| InternKon: 70.453/1-0000:00 / 93
94	308 610 99	Bolt	3	InternBDB: M12x80/931 \| InternKon: 70.453/1-0000:00 / 94

Komatsu PC5500-6E S/N 15060 parts catalog PDF

JUNCTION BOX (991-0690a) in PC5500-6E S/N 15060. Diagram image and parts list.
