Diagram image 1 of 3

PC3000-6E S/N 06262

01 02 02 02 03 04 04 05 06 07 08 09 10 10 10 10 10 10 11 11 11 12 13 13 13 14 15 16 17 17 18 21 27 27 28 29 30 31 32 33 36 37 38 43 43 43 44 56 57 60 61 74 75 76

PC3000-6E S/N 06262

10 10 10 101 11 11 11 24 25 26 34 35 35 39 39 40 41 42 45 46 47 47 47 47 47 47 48 48 48 48 48 48 48 48 49 49 49 49 49 49 50 50 51 52 53 54 54 54 54 54 55 58 59 62 63 64 65 66 66 66 66 66 66 66 66 66 66 66 66 66 67 67 67 67 68 68 68 68 68 68 68 68 68 68 68 69 69 69 69 70 70 70 70 70 71 71 71 72 72 73 77 78 79 80 81 82 83 84 84 85 85 85 85 85 86 86 86 86 86 86 87 88 89 90 91 91 91 91 91 91 92 92

PC3000-6E S/N 06262

10 100 19 20 21 22 23 45 46 64 64 64 67 67 67 67 67 81 82 92 92 92 93 94 95 96 96 97 97 98 98 99 99

#	Part Number	Partname	Quantity	Options
01	946 035 40	Head light assy.	2	InternKon: 946 041 40 / 1
02	941 143 40	Head light	6	InternBDB: Nordic-Light 992-508 \| InternKon: 946 035 40 / 1
03	946 036 40	Retainer	2	InternKon: 946 035 40 / 2
04	797 352 73	Bulb	6	InternBDB: Osram D1 HID Nordic 80037 \| InternKon: 992-508 / 5
05	946 033 40	Lamp retainer	2	InternKon: 946 041 40 / 3
06	946 031 40	Lamp retainer	1	InternKon: 946 041 40 / 4
07	946 030 40	Lamp retainer	1	InternKon: 946 041 40 / 5
08	943 696 40	Wire cover, right hand	1	InternKon: 946 041 40 / 6
09	943 697 40	Wire cover, left hand	1	InternKon: 946 041 40 / 7
10	507 037 98	Nut	74	InternBDB: M10 8 DIN 00985 \| InternKon: 946 041 40 / 8
11	340 465 99	Washer	64	InternBDB: SHB B 10,5 140HV DIN 00125 \| InternKon: 946 041 40 / 9
12	307 780 99	Bolt	8	InternBDB: M10 X 35 8.8 DIN 00933 \| InternKon: 946 041 40 / 10
13	340 467 99	Washer	7	InternBDB: SHB B 13,0 140HV DIN 00125 \| InternKon: 946 041 40 / 11
14	307 800 99	Bolt	3	InternBDB: M12 X 20 8.8 DIN 00933 \| InternKon: 946 041 40 / 12
15	517 118 98	Lock washer	3	InternBDB: SG-SHB 12 STZN WN 65593840 \| InternKon: 946 041 40 / 13
16	307 752 99	Bolt	8	InternBDB: M 8 X 20 8.8 DIN 00933 \| InternKon: 946 041 40 / 14
17	517 121 98	Lock washer	12	InternBDB: SG-SHB 8 STZN WN 65593840 \| InternKon: 946 041 40 / 15
18	307 754 99	Bolt	4	InternBDB: M 8 X 25 8.8 DIN 00933 \| InternKon: 946 041 40 / 16
19	948 803 40	Harness Lightning GG	1	InternKon: 948 810 40 / 1
20	343 610 99	Washer	11	InternBDB: A10,5 DIN 06798 \| InternKon: 948 810 40 / 2
21	907 854 40	Thread pin	11	InternBDB: GWD-BOLZEN M 10X 25 TYP MR \| InternKon: 948 810 40 / 4
22	0443451610	Clip NW 16	27	InternKon: 948 810 40 / 5
23	0819320010	Clip	2	InternKon: 948 810 40 / 6
24	947 331 40	Harness engine housing	1	InternKon: 947 329 40 / 1
25	0443452711	Clip NW 27	10	InternKon: 947 329 40 / 3
26	0443451910	Clip NW 19	27	InternKon: 947 329 40 / 4
27	926 550 40	Spotlight assy. consist of fig nos. 28-31	7	InternKon: 947 329 40 / 6
28	634 009 40	Spotlight	7	InternBDB: AB-05-03 OHNE H1-LAMPE \| InternKon: 926 550 40 / 1
29	507 383 99	Halogen lamp	7	InternBDB: H 1 24V70 W DIN 72601 \| InternKon: 926 550 40 / 2
30	769 155 73	Seal	7	InternBDB: ABL 18-11401
31	769 156 73	Pane, white	7	InternBDB: ABL 18-10201
32	319 143 99	Screw	6	InternBDB: M 8X 40 8.8 DIN 00912 \| InternKon: 947 329 40 / 7
33	343 108 99	Lock washer	6	InternBDB: A 8 FST DIN 00127 \| InternKon: 947 329 40 / 8
34	0443451210	Clip NW 12	9	InternKon: 947 329 40 / 12
35	510 744 98	Resilient sleeve	7	InternBDB: 13 /25X 32 42 WN 34194840 \| InternKon: 947 329 40 / 13
36	320 978 99	Screw	2	InternBDB: M 4 X30 5.6 B2E DIN 00084 \| InternKon: 947 329 40 / 14
37	340 904 99	Washer	2	InternBDB: SHB A 4,3 DIN 00125 \| InternKon: 947 329 40 / 15
38	346 508 99	Lock washer	2	InternBDB: A 4 FST DIN 00128 \| InternKon: 947 329 40 / 16
39	510 741 98	Resilient sleeve	30	InternBDB: 13 /25X 50 WN 34194840 \| InternKon: 947 329 40 / 19
40	307 775 99	Bolt	3	InternBDB: M10 X 20 8.8 DIN 00933 \| InternKon: 947 329 40 / 20
41	517 122 98	Lock washer	3	InternBDB: SG-SHB 10 STZN WN 65593840 \| InternKon: 947 329 40 / 21
42	0443451510	Clip NW 15	2	InternKon: 947 329 40 / 22
43	321 010 99	Screw	24	InternBDB: M 5 X25 4.8 B2E DIN 00084 \| InternKon: 947 329 40 / 23
44	346 509 99	Lock washer	12	InternBDB: A 5 FST DIN 00128 \| InternKon: 947 329 40 / 24
45	256 514 40	Plate	20	InternKon: 947 329 40 / 25
46	056 292 40	Cable strap	20	InternKon: 947 329 40 / 26
47	907 480 40	Cable union DN 10-90	7	InternBDB: PMA NW 10 90' BVWV-M160 \| InternKon: 947 329 40 / 27
48	440 109 40	Sleeve	10	InternBDB: 1-2,5 35179 6,3 BLAU \| InternKon: 947 329 40 / 28
49	517 321 98	Cable nut	1	InternBDB: M16x1,5 DIN 50262 \| InternKon: 947 329 40 / 29
50	655 630 40	T-Distributor DN DN 29/23	2	InternBDB: PMA NW 29/23 BFTL-292323GGG \| InternKon: 947 331 40 / 1
51	940 271 40	Cable union DN 10	2	InternBDB: PMA NW 10 GERADE BVNV-M200 \| InternKon: 947 331 40 / 2
52	655 634 40	Pipe adapter DN 23/17	1	InternBDB: PMA NW 23/17 BAVR-23G17G \| InternKon: 947 331 40 / 3
53	655 810 40	Pipe adapter DN 29/12	1	InternBDB: PMA NW 29/12 BAVR-29G12T \| InternKon: 947 331 40 / 4
54	655 629 40	T-Distributor DN 17	5	InternBDB: PMA NW 17 BFTL-171717GGG \| InternKon: 947 331 40 / 5
55	655 633 40	Pipe adapter DN 17/12	1	InternBDB: PMA NW 17/12 BAVR-17G12T \| InternKon: 947 331 40 / 6
56	944 780 40	Emergency switch-off assy.	2	InternKon: 947 331 40 / 7
57	940 729 40	Emergancy switch off	1	InternBDB: Santon 03LZ1K6 \| InternKon: 944 780 40 / 1
58	655 627 40	Distributor DN 23/17	2	InternBDB: PMA NW 23/17 BVYR-231717GGG \| InternKon: 947 331 40 / 8
59	655 625 40	Distributor DN 12/10	1	InternBDB: PMA NW 12/10 BVYR-121010TTT \| InternKon: 947 331 40 / 9
60	944 781 40	Switch assy.	1	InternKon: 947 331 40 / 10
61	940 726 40	Light switch	1	InternBDB: Santon 51LZ1K6 \| InternKon: 944 781 40 / 1
62	907 704 40	Cable union	1	InternBDB: Pflitsch 21650YNPM3X3,5 \| InternKon: 947 331 40 / 16
63	896 521 40	End pin	1	InternBDB: Pflitsch BO 4,0X25 \| InternKon: 947 331 40 / 17
64	515 213 40	Cable 1,0	-2	InternBDB: PUR-LITZE 1,0MM2 BLAU \| InternKon: 947 331 40 / 24
65	515 214 40	Cable 2,5	-2	InternBDB: PUR-LITZE 2,5MM2 BLAU \| InternKon: 947 331 40 / 25
66	655 649 40	Cable protection hose DN 10	-2	InternBDB: PMA NW 10 VCST-10B \| InternKon: 947 331 40 / 26
67	655 650 40	Cable protection hose DN 12	-2	InternBDB: PMA NW 12 VCST-12B \| InternKon: 947 331 40 / 27
68	655 651 40	Cable protection hose DN 17	-2	InternBDB: PMA NW 17 VCSG-17B \| InternKon: 947 331 40 / 28
69	655 652 40	Cable protection hose DN 23	-2	InternBDB: PMA NW 23 VCSG-23B \| InternKon: 947 331 40 / 29
70	655 632 40	Pipe adapter DN 17/10 DN 17/10	5	InternBDB: PMANW 17/10 BAVR-17G10T \| InternKon: 947 331 40 / 30
71	907 623 40	Cable union DN 12	3	InternBDB: PMA NW 12 GERADE M20 BVNV-M202 \| InternKon: 947 331 40 / 32
72	907 478 40	Cable union DN 17	2	InternBDB: PMA NW 17 GERADE BVNV-M207 \| InternKon: 947 331 40 / 33
73	517 327 98	Reducing	1	InternBDB: M20x1,5 - M16x1,5 DINEN 50262 \| InternKon: 947 331 40 / 37
74	944 782 40	Safety switch assy.	1	InternKon: 947 331 40 / 38
75	940 728 40	Service switch	1	InternBDB: Santon 52LC1K6 \| InternKon: 944 782 40 / 1
76	940 869 40	Socket	1	InternBDB: ART-NR 1224 \| InternKon: 947 331 40 / 39
77	907 975 40	Fitting DN 17	1	InternBDB: PMA NW 17 BVIVG-U297 \| InternKon: 947 331 40 / 41
78	795 126 73	Plug	1	InternBDB: HD36-18- 8PE-059 KES 08191 0819111206 \| InternKon: 947 331 40 / 42
79	795 124 73	Pin	8	InternBDB: 0462-204-12141 KES 08191 0819105340 \| InternKon: 947 331 40 / 43
80	795 128 73	Plug assy.	1	InternBDB: 23XAWG16 HD36-24-23PE-059 KES 08191 0819181206 \| InternKon: 947 331 40 / 45
81	795 157 73	Pin	23	InternBDB: 0460-202-16141 KES 08191 0819105320 \| InternKon: 947 331 40 / 46
82	940 852 40	Plug	14	InternBDB: Deutsch #16 DVI 61103-20 \| InternKon: 947 331 40 / 47
83	907 979 40	Fitting DN 17	1	InternBDB: PMA NW 17 BVIVG-U357 \| InternKon: 947 331 40 / 50
84	517 328 98	Reducing M25x1,5 - M20x1,5	2	InternBDB: M25x1,5 - M20x1,5 DINEN 50262 \| InternKon: 947 331 40 / 51
85	517 322 98	Cable nut	5	InternBDB: M20x1,5 DINEN 50262 \| InternKon: 947 331 40 / 52
86	517 321 98	Cable nut	6	InternBDB: M16x1,5 DINEN 50262 \| InternKon: 947 331 40 / 53
87	517 323 98	Nut	2	InternBDB: M25x1,5 DINEN 50262 \| InternKon: 947 331 40 / 54
88	940 463 40	Insulating tube	-2	InternBDB: IS-SCHLAUCH B 7 X0,7 PUR 70 SHORE \| InternKon: 947 331 40 / 55
89	056 070 40	Cable sleeve 1,0-1,5	12	InternKon: 947 331 40 / 56
90	907 640 40	Wire end ferrule 2,5	4	InternBDB: 2,5MM2 GH 2,5-12 \| InternKon: 947 331 40 / 57
91	907 577 40	Distributor	4	InternBDB: 1,5-2 35262.000.000 \| InternKon: 947 331 40 / 58
92	940 629 40	Warmth shrink hose	-2	InternBDB: Bьrklin 05060 91F2570 \| InternKon: 947 331 40 / 59
93	906 420 40	T-Distributor DN 12 DN 12	1	InternBDB: PMA NW 12 BFTL-121212TTT \| InternKon: 948 803 40 / 2
94	795 126 73	Plug	1	InternBDB: HD36-18-14PE-059 KES 08191 000819121206 \| InternKon: 948 803 40 / 4
95	907 974 40	Fitting DN 12	1	InternBDB: PMA NW 12 BVIVG-U292 \| InternKon: 948 803 40 / 7
96	907 477 40	Cable union DN 12	2	InternBDB: PMA NW 12 GERADE BVNV-M162 \| InternKon: 948 803 40 / 8
97	907 703 40	Cable union	2	InternBDB: Pflitsch MEHRFACH 21650YNPM4X3 \| InternKon: 948 803 40 / 9
98	795 132 73	Plug assy.	2	InternBDB: 000819212920KES 08192 \| InternKon: 948 803 40 / 10
99	896 520 40	End pin	4	InternBDB: Pflitsch BOLZEN BO 3,0X25 \| InternKon: 948 803 40 / 11
100	940 461 40	Insulating tube B5x0,6	1	InternBDB: B 5 X0,6 PUR 70 SHORE \| InternKon: 948 803 40 / 15
101	948 831 40	Harness Lightning Cable duct	1	InternKon: 948 850 40 / 6

Komatsu PC3000-6E S/N 06262 parts catalog PDF

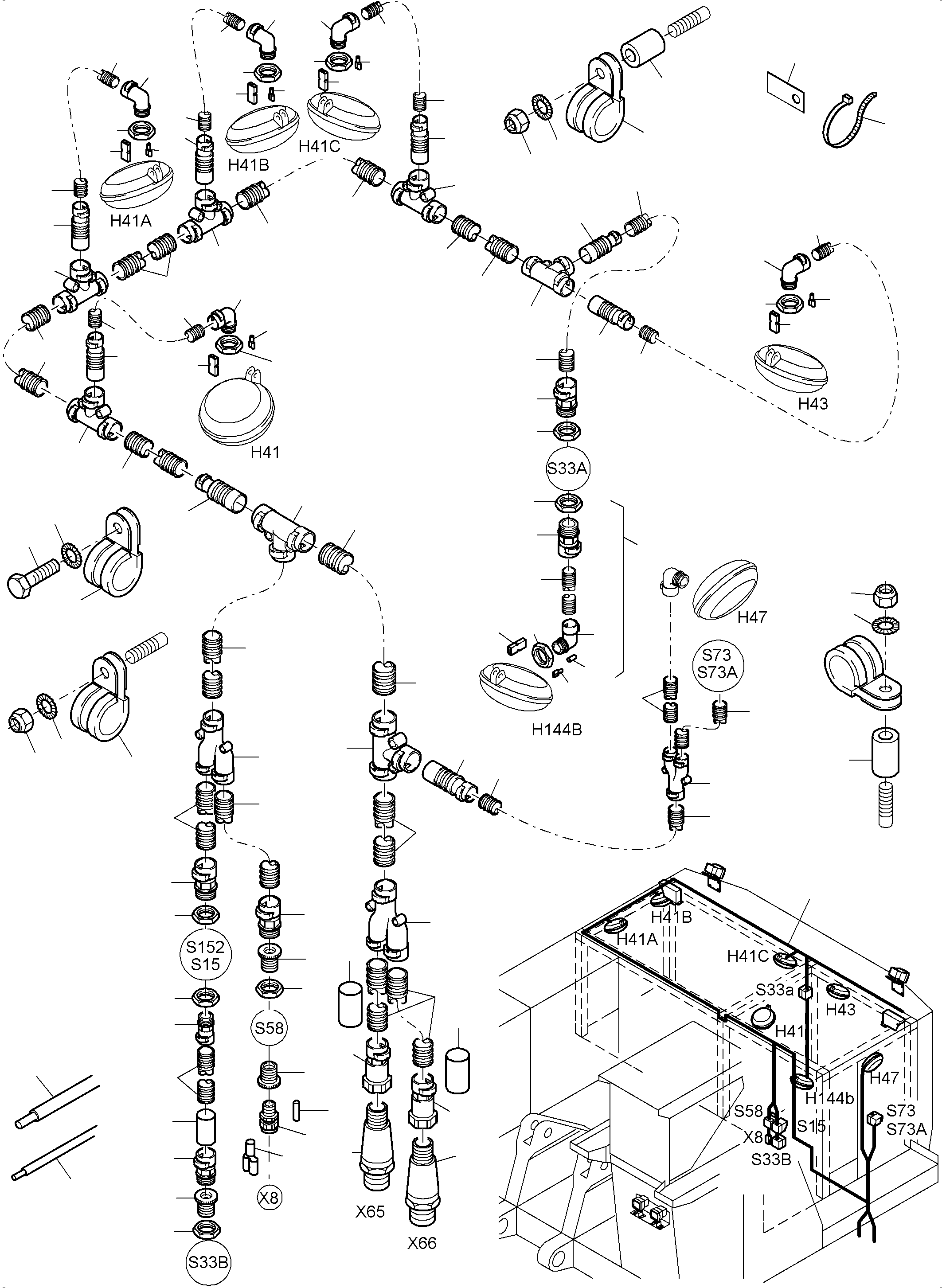

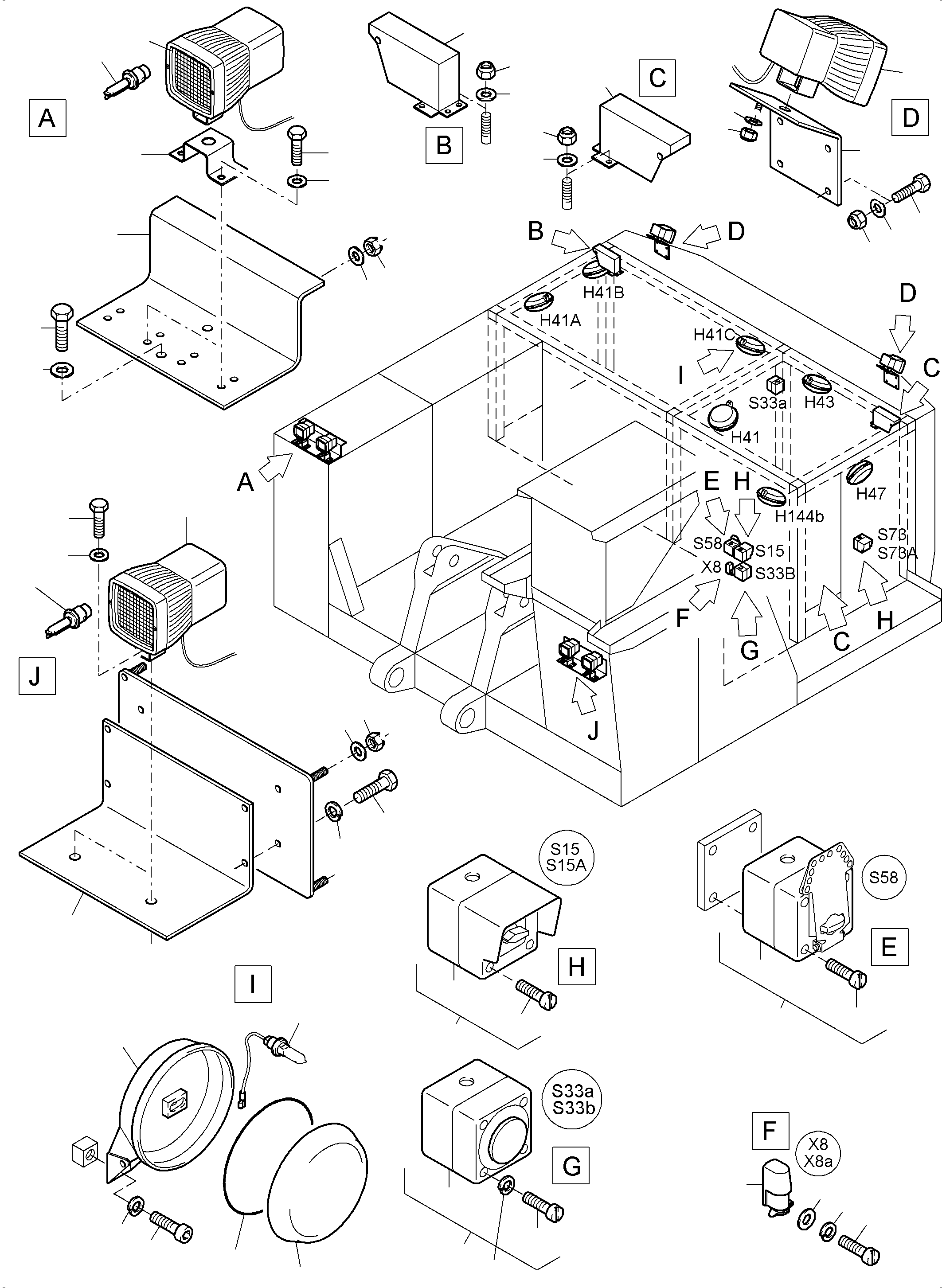

LIGHTING EQUIPMENT (255-2105c) in PC3000-6E S/N 06262. Diagram image and parts list.
