Diagram image 1 of 2

H455-SD S/N 15009

01 02 03 04 05 06 07 08 09 10 11 110 111 112 113 114 114 14 15 16 17 18 19 20 22 22 23 23 24 25 26 27 28 29 29 30 31 32 33 34 35 36 36 36 37 38 39 40 41 69 69 75 76 77 78 79 80 81 82 83

H455-SD S/N 15009

100 101 102 103 104 105 106 107 26 50 51 52 53 54 55 56 56 56 56 57 57 57 57 57 58 59 60 61 61 62 62 67 68 69 90 91 91 91 91 92 93 93 94 94 95 95 96 96 97 98 98 99

#	Part Number	Partname	Quantity	Options	Reference

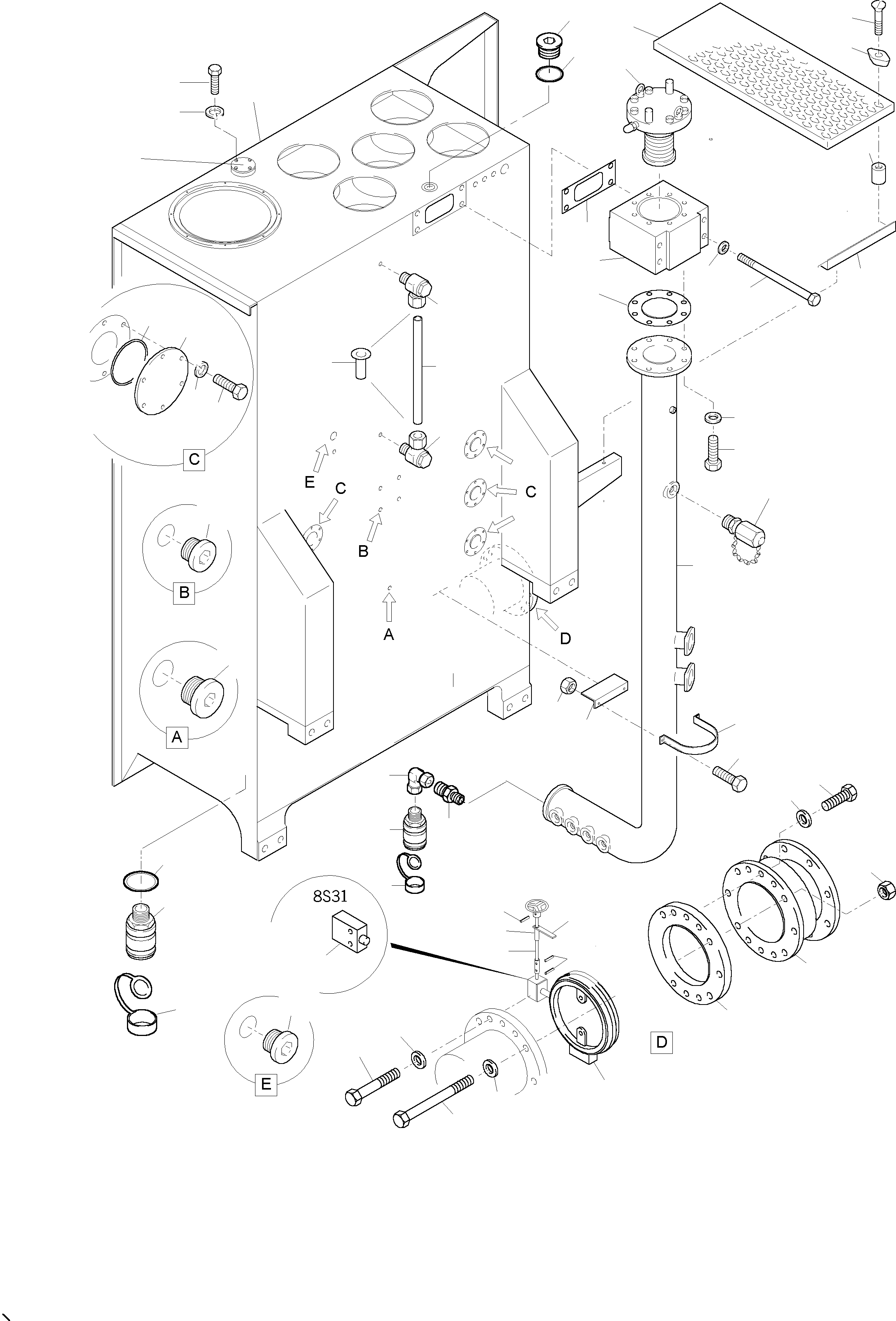

\|$$1		Graphic 1	-1
01		Pressure relief valve	1	InternBDB: 576 342 40 \| InternKon: 598 307 40 / 2	090-0416a
02	386 698 40	Valve block	1	InternKon: 598 307 40 / 1
03	594 260 40	Oil tank	1	InternKon: 598 300 40 / 1
04	389 472 40	Seal	1	InternKon: 598 300 40 / 12
05	316 213 99	Washer	4	InternKon: 598 300 40 / 38
06	304 327 99	Bolt	4	InternBDB: M24x330 /931 \| InternKon: 598 300 40 / 27
07	389 473 40	Seal	1	InternKon: 598 300 40 / 36
08	574 564 40	Standpipe	1	InternKon: 598 300 40 / 29
09	316 212 99	Washer	8	InternKon: 598 300 40 / 58
10	500 333 98	Bolt	8	InternBDB: M20x50 /933 \| InternKon: 598 300 40 / 57
11	890 013 40	Angle	1	InternKon: 598 300 40 / 51
14	414 480 40	Grating	1	InternKon: 598 300 40 / 61
15	317 319 40	Threaded block	4	InternKon: 598 300 40 / 62
16	317 318 40	Wing nut, plastic	4	InternKon: 598 300 40 / 63
17	502 354 98	Bolt	4	InternKon: 598 300 40 / 64
18	592 810 40	Clamp	1	InternKon: 598 300 40 / 54
19	598 311 40	Angle	1	InternKon: 598 300 40 / 53
20	334 599 99	Nut	5	InternBDB: M 8 \| InternKon: 598 300 40 / 56
22	081 495 40	Oil drain coupling	2	InternKon: 598 300 40 / 16
23	081 496 40	Protection cap	2	InternKon: 598 300 40 / 17
24	006 739 98	O-ring	6	InternBDB: 89,2x5,7 \| InternKon: 598 300 40 / 24
25	251 787 40	Cover	6	InternKon: 598 300 40 / 10
26	346 510 99	Lock washer	44	InternKon: 598 300 40 / 41
27	180 477 40	Plug	1	InternBDB: Vsti 1/2 \| InternKon: 598 300 40 / 52
28	324 550 40	Plug	1	InternBDB: 3/4 - NPT \| InternKon: 598 300 40 / 50
29	007 107 98	Union	2	InternBDB: 10-LM \| InternKon: 598 300 40 / 45
30	211 255 99	Plastic pipe Ш 10 Bulk ware, state length required	-2	InternKon: 598 300 40 / 46
31	501 539 98	Sleeve	2	InternKon: 598 300 40 / 47
32	904 478 40	Butterfly valve DN 200	1	InternKon: 909 074 40 / 15
33	500 716 40	Flange	1	InternKon: 598 300 40 / 43
34	440 723 40	Compensator DN 200	1	InternKon: 598 300 40 / 25
35	308 670 99	Bolt	4	InternBDB: M20x100 /931 \| InternKon: 598 300 40 / 35
36	340 470 99	Washer	12	InternBDB: Ш 21 \| InternKon: 598 300 40 / 44
37	308 675 99	Bolt	6	InternBDB: M20x150 /931 \| InternKon: 598 300 40 / 39
38	307 845 99	Bolt	2	InternBDB: M20x50 8.8 /933 \| InternKon: 598 300 40 / 28
39	334 686 99	Nut	6	InternBDB: M 20x985 \| InternKon: 598 300 40 / 31
40	769 653 73	Limit switch	1
41	515 812 98	Test coupling	1	InternKon: 598 300 40 / 22

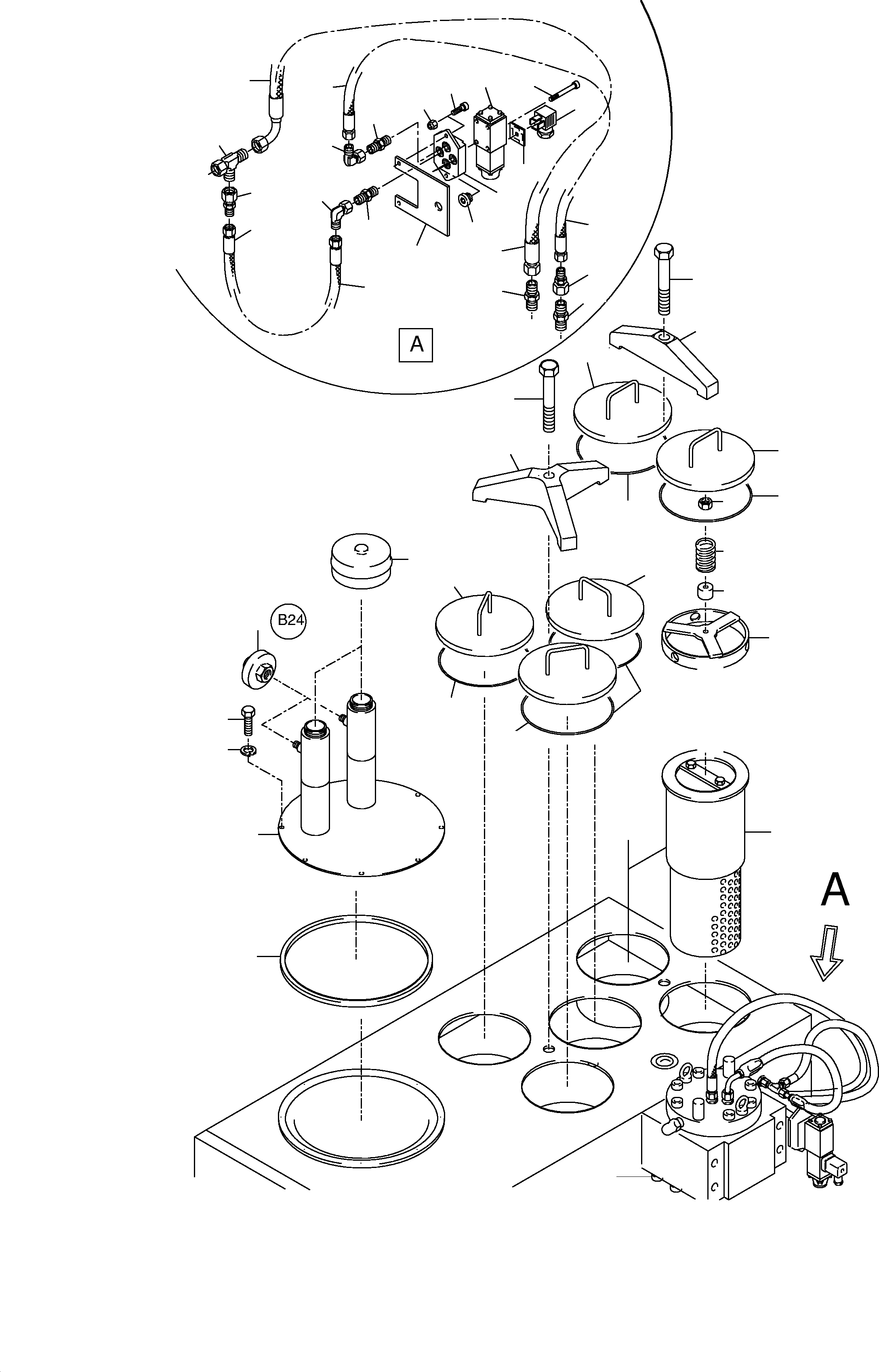

\|$$40		Graphic 2	-1
50		Filter	2	InternBDB: 440 479 40 \| InternKon: 598 300 40 / 14	090-5586
51		Return oil filter	4	InternBDB: 655 234 40 \| InternKon: 598 300 40 / 13	991-0099
52	308 588 99	Bolt	5	InternBDB: M10x130 /931 \| InternKon: 598 300 40 / 34
53	355 097 40	Filter cover	5	InternKon: 598 300 40 / 4
54	621 587 40	Bushing	5	InternKon: 598 300 40 / 9
55	366 504 40	Compression spring	5	InternKon: 598 300 40 / 8
56	502 119 98	O-ring	5	InternBDB: 269,3x5,70 / NB 70 \| InternKon: 598 300 40 / 23
57	899 108 40	Cover	5	InternKon: 598 300 40 / 5
58	332 113 99	Nut	5	InternBDB: M 10 \| InternKon: 598 300 40 / 37
59	436 040 40	U-bolt	1	InternKon: 598 300 40 / 7
60	630 086 40	U-bolt	1	InternKon: 598 300 40 / 21
61	304 309 99	Bolt	2	InternBDB: M30x200 /931 \| InternKon: 598 300 40 / 26
62	512 324 98	Hose DN 12 x 530	1	InternBDB: DOL 15 / DOL 15 - 90 \| InternKon: 598 300 40 / 77
67	650 327 40	Cover	1	InternKon: 598 300 40 / 3
68	561 892 40	Seal	1	InternKon: 598 300 40 / 18
69	307 752 99	Bolt	49	InternBDB: M8x20 /933 \| InternKon: 598 300 40 / 32
75	313 274 99	Plug	1	InternBDB: M64x2 / 5.8 /910 \| InternKon: 598 300 40 / 48
76	340 129 99	Seal ring	1	InternBDB: A 64x72 / CU / 7603 \| InternKon: 598 300 40 / 49
77	674 874 40	Float switch	1	InternKon: 598 300 40 / 6
78	320 816 40	Bolt	4	InternBDB: M5x10 / 4.8 B2E / 84 \| InternKon: 598 300 40 / 30
79	343 852 99	Lock washer	4	InternBDB: A5 / 7980 \| InternKon: 598 300 40 / 40
80	180 037 40	Plug	1	InternBDB: 3/8" / NPTF \| InternKon: 598 300 40 / 66
81	340 086 99	Seal ring	1	InternBDB: A 30x38 / 7603 \| InternKon: 598 300 40 / 65
82	516 235 98	Socket	1	InternBDB: L 22-L / 3945 \| InternKon: 598 300 40 / 68
83	516 160 98	Socket	1	InternBDB: L 22 / 3942 \| InternKon: 598 300 40 / 67
90	603 344 40	Maintenance switch	1	InternKon: 903 344 40 / 20
91	513 102 98	Hose DN 10 x 700	2	InternBDB: DOL 12 / DOL 12 \| InternKon: 508 300 40 / 69
92	516 175 98	Socket	1	InternBDB: L 15 / 3944 \| InternKon: 508 300 40 / 70
93	513 545 98	Socket	2	InternBDB: RED 15/12-PL ST-A3C / WN34199440 \| InternKon: 508 300 40 / 71
94	371 459 99	Socket	2	InternBDB: L 12E-G 3/8 / 3901 \| InternKon: 508 300 40 / 72
95	516 157 98	Socket	2	InternBDB: L 12 / 3942 \| InternKon: 508 300 40 / 73
96	374 436 99	Socket	2	InternBDB: L 15E-G 1/2 / 3901 \| InternKon: 508 300 40 / 74
97	255 694 99	Plug	2	InternBDB: VSTI R 3/8 ED / WN 34193140 \| InternKon: 508 300 40 / 75
98		Return oil filter	1	InternBDB: 896 731 40 \| InternKon: 508 300 40 / 76	991-0292
99	500 333 99	Bolt	8	InternBDB: M20x50 10.9 /933 \| InternKon: 508 300 40 / 11
100	256 425 40	4/2 way directional spool valve	1	InternBDB: Rexroth 4 WE-06 / C 50 AG24NZ4 \| InternKon: 508 300 40 / 20
101	180 325 40	Base plate	1	InternBDB: G 342/1 \| InternKon: 508 300 40 / 65
102	902 535 40	Retainer	1	InternKon: 508 300 40 / 55
103	319 174 99	Screw	4	InternBDB: M5x50 /912 10.9 \| InternKon: 508 300 40 / 42
104	319 132 99	Screw	2	InternBDB: M6x25 /912 \| InternKon: 508 300 40 / 59
105	507 025 98	Nut	2	InternBDB: M 6 /985 \| InternKon: 508 300 40 / 60
106	346 648 40	Seal	1	InternBDB: GDM 3-17
107	604 286 40	Cube plug	1	InternBDB: Murr 543
110	909 073 40	Bush	1	InternKon: 909 074 40 / 2
111	909 075 40	Retainer	1	InternBDB: 40x240 \| InternKon: 909 074 40 / 3
112	909 072 40	Rod	1	InternKon: 909 074 40 / 4
113	350 562 99	Grease nipple	1	InternKon: 909 074 40 / 5
114	345 052 99	Dowel pin	3	InternBDB: 6x36 / 1481 \| InternKon: 909 074 40 / 6

Komatsu H455-SD S/N 15009 parts catalog PDF

MAIN OIL TANK (515-1801e) in H455-SD S/N 15009. Diagram image and parts list.
